I-56

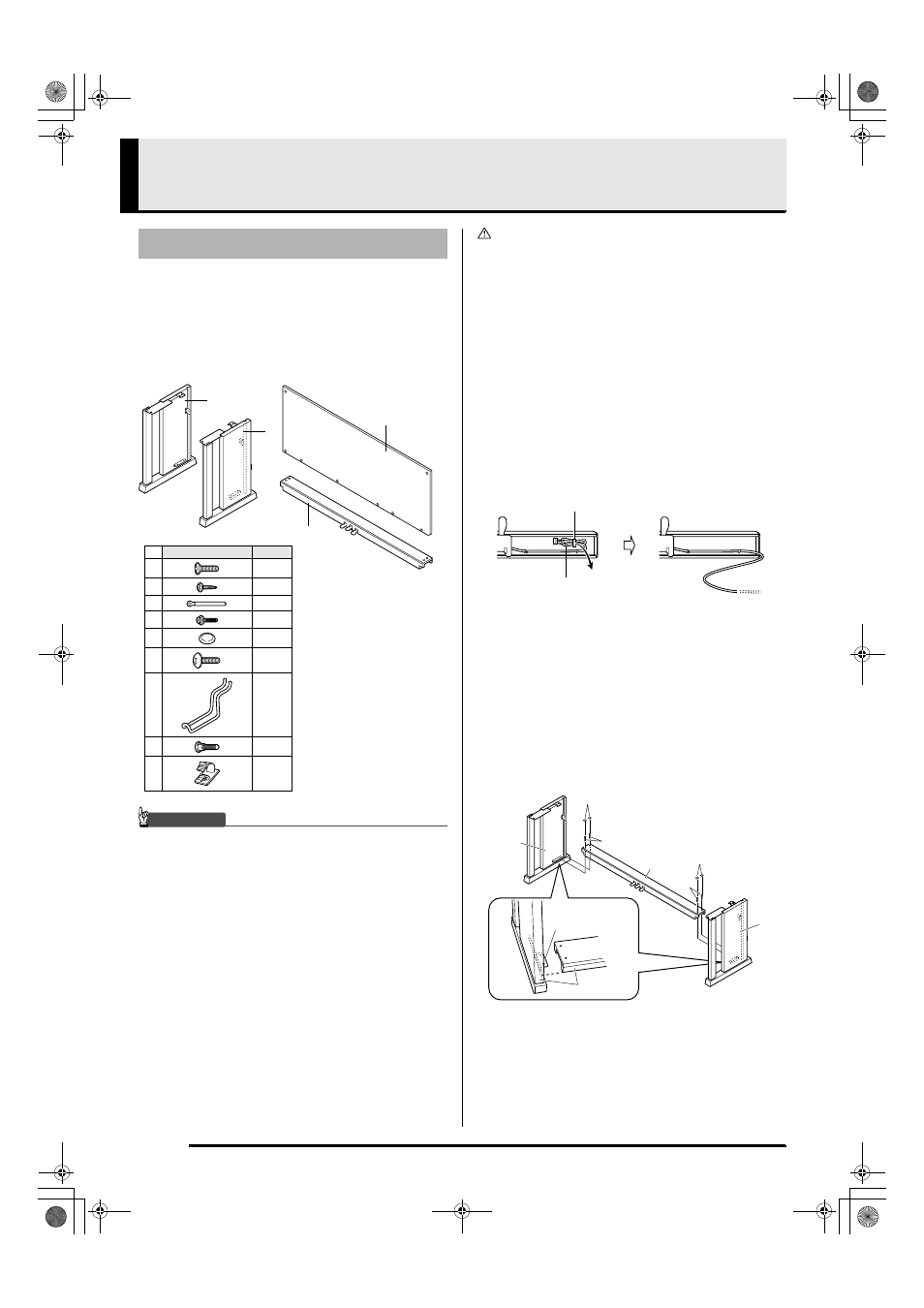

Preparativi
Prima di montare il supporto, innanzitutto dedicare un
momento per verificare che tutti gli elementi mostrati
sotto siano presenti.
•
Questo supporto non include alcuno degli attrezzi
necessari per il montaggio. Spetta all’utilizzatore
procurarsi un cacciavite grande con punta a croce (+)
(tipo Philips) per il montaggio.
IMPORTANTE!
• Non utilizzare nessuna vite all’infuori di quelle fornite
con il supporto. Diversamente si crea il rischio di
danneggiare il supporto e/o il piano digitale.
• Le viti si trovano in una busta di plastica all’interno
del materiale di imballaggio.
• Se manca qualche elemento o è danneggiato,
contattare il centro di assistenza CASIO della vostra
zona.
ATTENZIONE
•
Il montaggio del supporto deve essere eseguito da
almeno due persone assieme.
•
Questo supporto deve essere assemblato su una
superficie piana.
•
Non rimuovere il nastro che fissa il coperchio della
tastiera in posizione fino a quando il montaggio non
è stato completato. La rimozione del nastro può
causare l’apertura e la chiusura del coperchio della
tastiera durante il montaggio, con il conseguente
rischio di lesioni alle mani e alle dita.
•
Fare attenzione a non schiacciarsi le dita tra i vari
componenti quando si assemblano.
1.
Allentare il nastro 1 che allaccia il cavo del
pedale sul retro della traversa
D
, e quindi
estrarlo dalla traversa.
2.
Collegare i pannelli laterali
A
e
B
alla
traversa
D
. Fissare i pannelli laterali usando
le quattro viti
E
.
•
Quando si installano le parti 2, slittare le staffe 3
nelle scanalature in entrambi le estremità della
traversa
D
. Se le staffe 3 non sono inserite fino in
fondo nelle estremità della traversa
D
, non sarà
possibile inserire le viti
E
nei fori per le viti delle
staffe 3, e in tal caso si potrebbero danneggiare le
filettature delle viti.
•
Coprire le teste delle viti con le coperture
I
.
Montaggio del supporto
C
D
A
B
Parte
Qtà
E
4
F
6
G
1
H
2
I
4
J
4
K
1
L
1
M
1
1
Cavo dei pedali
A
D
B
I
I
3
2
E
E
