Preparativi
I-57

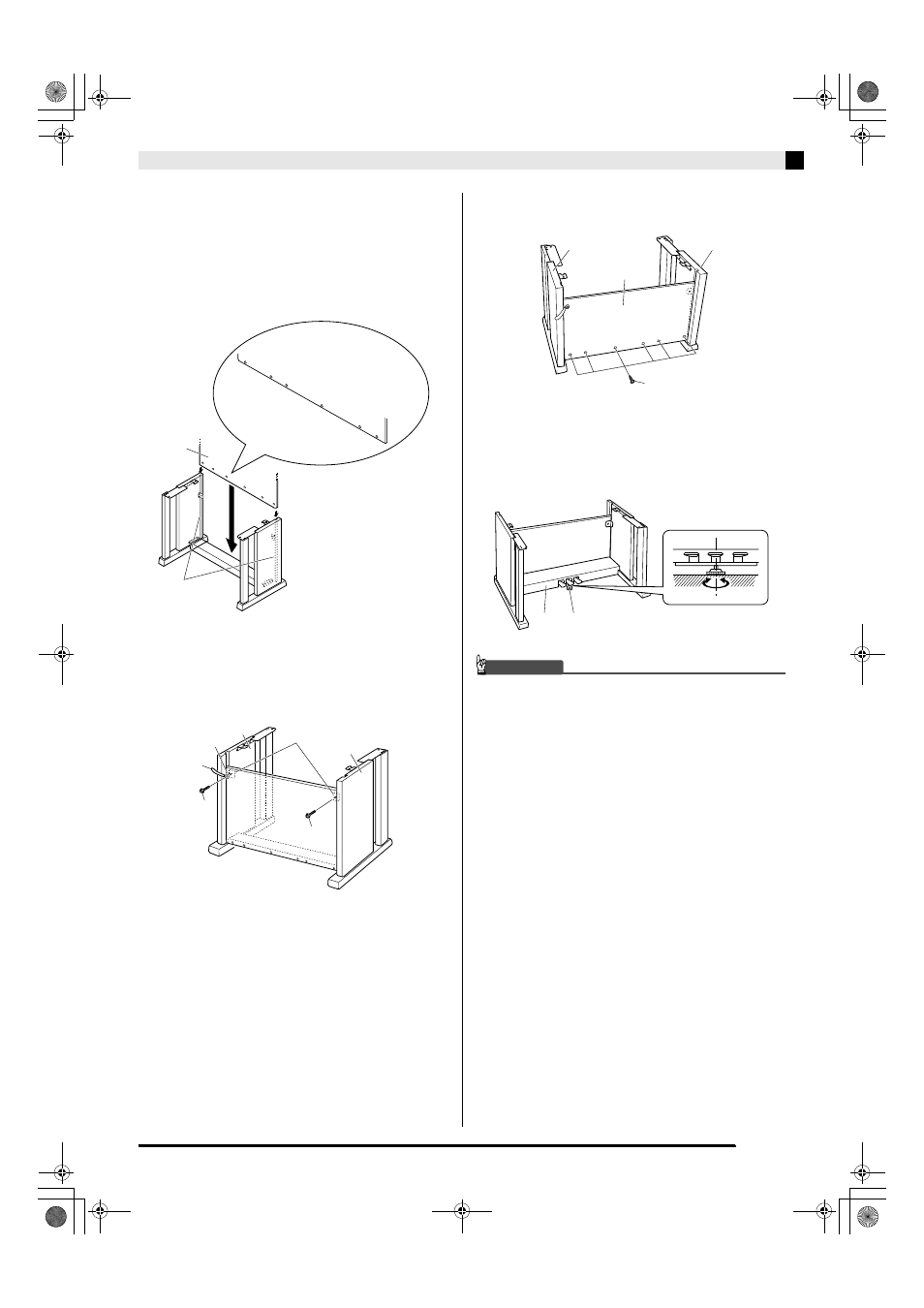

3.
Inserire il pannello posteriore C nelle
scanalature 4 dei pannelli laterali.
• Prima di inserire il pannello C in posizione,
assicurarsi che i fori per le viti maggiormente spaziati
sul bordo inferiore del pannello siano alla sinistra
(quando si osservano dalla parte frontale del
supporto), ed i fori per le viti meno spaziati siano alla
destra.
4.
Usare le due viti H per fissare i bordi sinistro
e destro superiori del pannello posteriore C
alle staffe 5 dei pannelli laterali A e B .
• Alla posizione 6, inserire il fermaglio G sulla vite H
prima di installare la vite.
5.
Successivamente, fissare la parte inferiore
del pannello posteriore
C con le sei viti F .
6.
Regolare la vite di registrazione altezza 7
per fornire un supporto alla traversa
D in
modo che non fletta verso il basso quando si
premono i pedali.
IMPORTANTE!
• Premendo i pedali senza regolare la vite di
registrazione altezza 7 si potrebbe danneggiare la
traversa
D . Accertarsi sempre di regolare la vite di
registrazione altezza 7 prima di azionare i pedali.
C
4
H
H
5
6
G
B
A
C
F
A B
7 D
