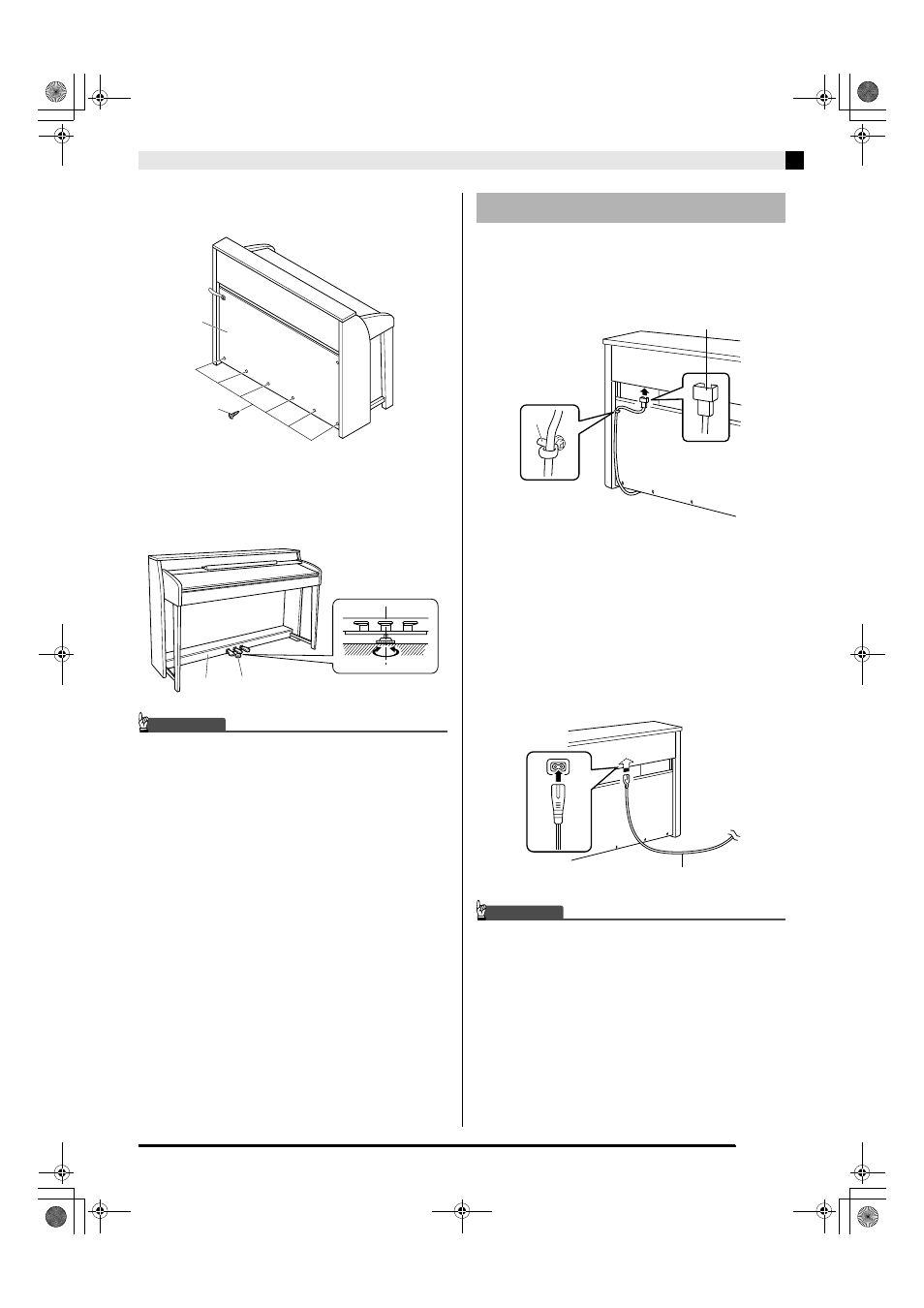

Montaggio del supporto
I-59
9.
Successivamente, fissare la parte inferiore
del pannello posteriore
C con le sei viti F .
10.
Regolare la vite di registrazione altezza 9
per fornire un supporto alla traversa D in
modo che non fletta verso il basso quando si
premono i pedali.
IMPORTANTE!
• Premendo i pedali senza regolare la vite di
registrazione altezza 9 si potrebbe danneggiare la
traversa D . Accertarsi sempre di regolare la vite di
registrazione altezza 9 prima di azionare i pedali.
1.
Orientando la spina del pedale come viene
mostrato nell’illustrazione, collegarla nel
connettore del pedale sul fondo del piano.
• Fissare il cavo dei pedali con il fermaglio G .
2.
Controllare per accertarsi che il pulsante
POWER sia nella posizione OFF (sollevato).
Se l’alimentazione è accesa, premere il
pulsante POWER per spegnerla.
3.
Inserire il cavo di alimentazione fornito in
dotazione al piano digitale, alla presa di
alimentazione CA posizionata sulla parte
inferiore del piano digitale.
*
* Solo per modello AP-620BKV
IMPORTANTE!
• La forma della spina del cavo di alimentazione e la
presa di corrente domestica differiscono a seconda
del paese e dell’area geografica. L’illustrazione
mostra soltanto un esempio delle forme che sono
disponibili.
• Il cavo di alimentazione dell’unità AP-620BK è
cablato stabilmente al piano digitale.
F
C
9 D
Per collegare i cavi
G
Spina del pedale
Cavo di alimentazione
