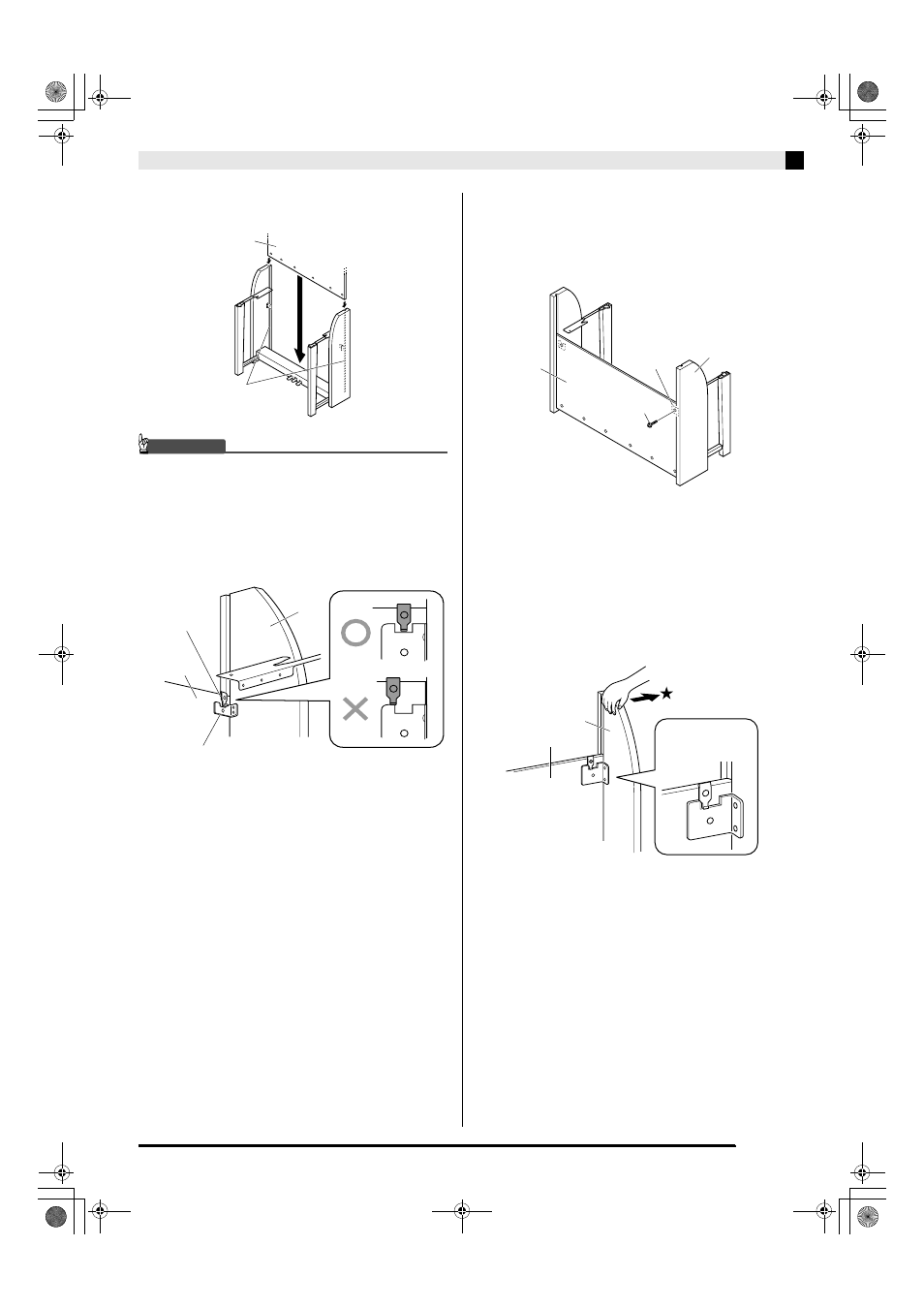

Montaggio del supporto
I-57
3.
Inserire il pannello posteriore
C
nelle
scanalature
4
dei pannelli laterali.
IMPORTANTE!
• Accertarsi di controllare che la staffa del pannello
posteriore
C
si inserisca correttamente con la staffa
del pannello laterale
B
, come mostrato con “O”
nell’illustrazione a fianco. Assemblando il supporto
mentre queste staffe non sono inserire
correttamente (come mostrato con “X”
nell’illustrazione), si crea il rischio di danneggiare i
componenti del supporto.
4.
Collegare il lato destro del pannello
posteriore
C
alla staffa
5
del pannello
laterale
A
.
•
Fissare il pannello posteriore in posizione con una
vite
I
.
5.
Tirare il pannello laterale
B
leggermente
verso l’esterno nella direzione segnalata con
nell’illustrazione sotto.
•
Controllare per assicurarsi che le posizioni relative
della staffa del pannello posteriore
C
e la staffa del
pannello laterale
B
siano come mostrato
nell’illustrazione A. Questo passo crea uno spazio
minimo tra i pannelli laterali
A
e
B
, che rende più
facile montare il piano digitale sul supporto nel
punto 6 riportato sotto.
C
4
B
C
Staffa del pannello
posteriore
C
Staffa del pannello laterale
B
5
A
I
C
B
C
A
