I-56

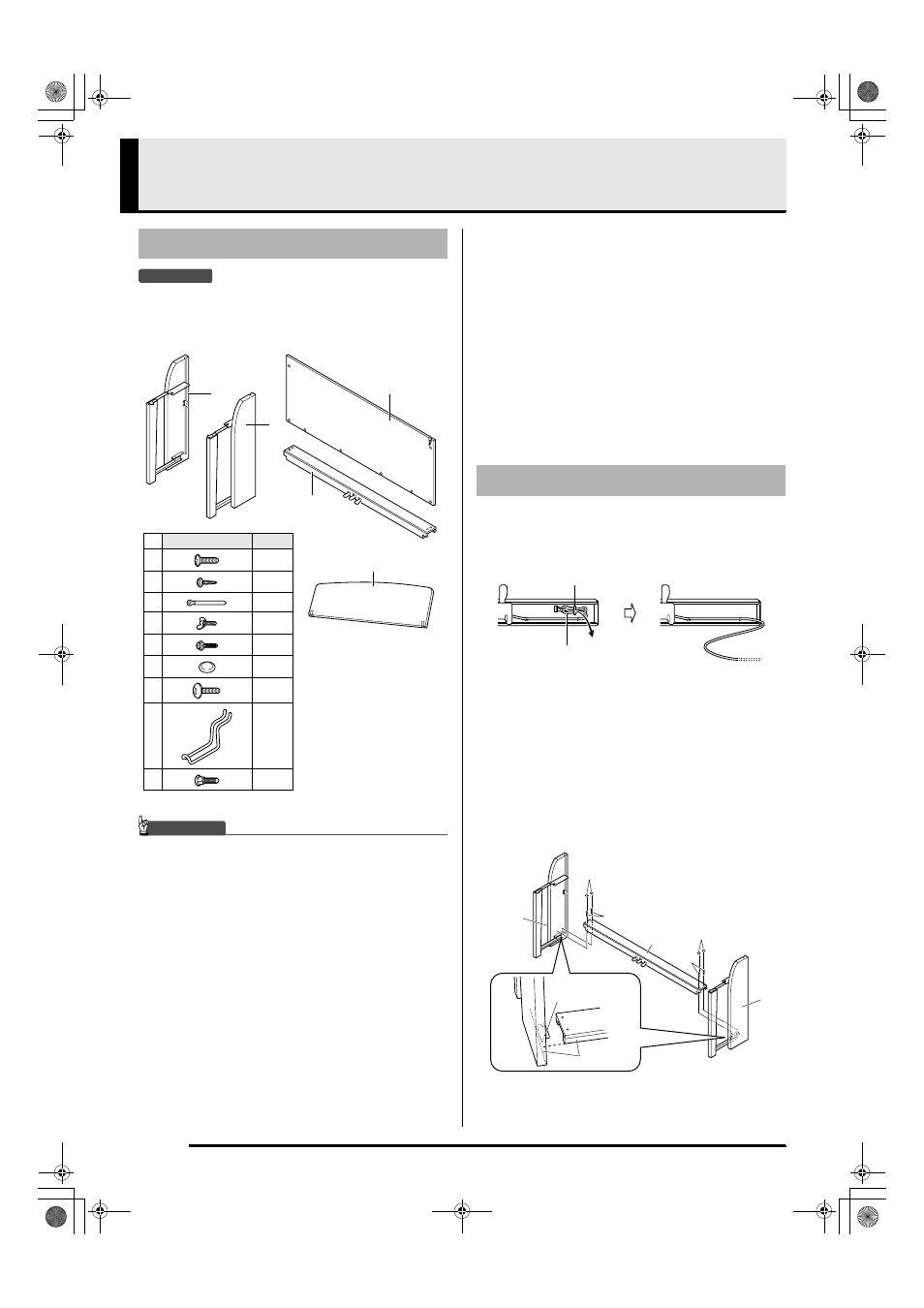

Montaggio del supporto
PREPARATIVI
• Questo supporto non include alcuno degli attrezzi
necessari per il montaggio. Spetta all’utilizzatore
procurarsi un cacciavite grande con punta a croce (+)
(tipo Philips) per il montaggio.
IMPORTANTE!
• Se manca qualche elemento o è danneggiato,
contattare il centro di assistenza CASIO della vostra
zona.
• Non utilizzare nessuna vite all’infuori di quelle fornite
con il supporto. Diversamente si crea il rischio di
danneggiare il supporto e/o il piano digitale.
*
ATTENZIONE
• Il montaggio del supporto deve essere eseguito
da almeno due persone assieme.
• Questo supporto deve essere assemblato su una
superficie piana.
• Non rimuovere il nastro che fissa il coperchio
della tastiera in posizione fino a quando il
montaggio non è stato completato. La rimozione
del nastro può causare l’apertura e la chiusura
del coperchio della tastiera durante il montaggio,
con il conseguente rischio di lesioni alle mani e
alle dita.
• Fare attenzione a non schiacciarsi le dita tra i
vari componenti quando si assemblano.
1.
Allentare il nastro 1 che allaccia il cavo dei
pedali sul retro della traversa D , e quindi
estrarlo dalla traversa.
2.
Collegare i pannelli laterali A e B alla
traversa D . Fissare i pannelli laterali usando
le quattro viti E .
• Quando si installa la parte 2 , slittare le staffe 3 nelle
scanalature in entrambi le estremità della traversa D .
Se le staffe 3 non sono inserite fino in fondo nelle
estremità della traversa D , non sarà possibile inserire
le viti E nei fori per le viti delle staffe 3 , e in tal caso
si potrebbero danneggiare le filettarure delle viti.
• Coprire le teste delle viti con le coperture J .
Disimballaggio
C
D
A
B
N
Parte Qtà
E 4
F 6
G 1
H 2
I 2
J 4
K 2
L 1
M 1
Per montare il supporto
1
Cavo dei pedali
A
D
B
J
J
3
2
E
E
