SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione STP10-17TL-IA-it-32 41

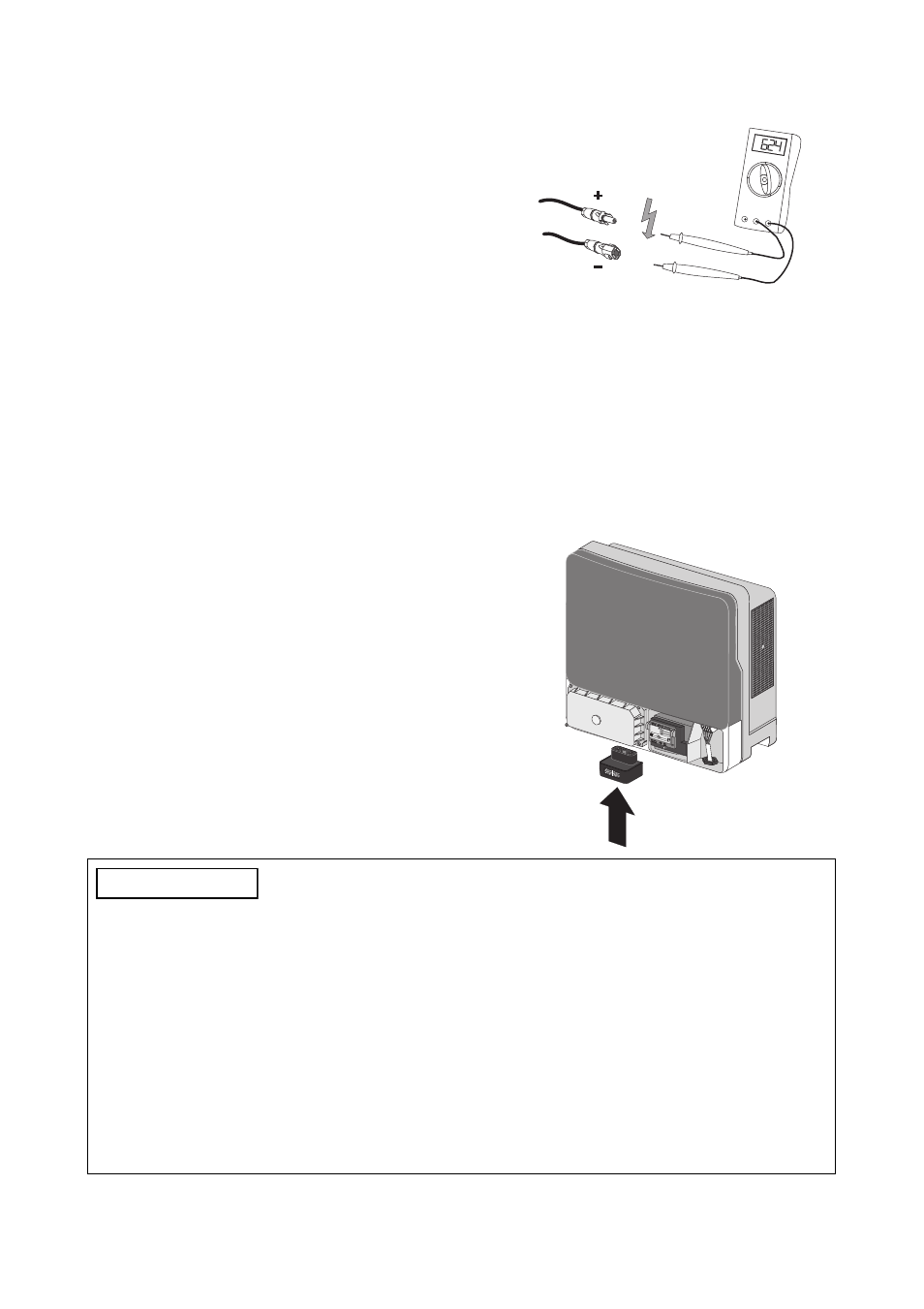

1. Verificare che i cavi di collegamento dei moduli
fotovoltaici presentino la giusta polarità e sia
rispettata la tensione d’ingresso massima
dell’inverter.
In presenza di una temperatura ambiente superiore
a 10 °C la tensione a vuoto massima dei moduli FV
non deve superare il 90% della tensione d’ingresso
massima dell’inverter. In caso contrario, controllare
il dimensionamento dell’impianto e il cablaggio dei
moduli FV.
La tensione d’ingresso massima dell’inverter
potrebbe altrimenti essere superata in presenza di
temperature ambiente inferiori.
2. Verificare la dispersione verso terra delle stringhe
(v. cap. 12.2 “Controllo della dispersione verso
terra del generatore fotovoltaico”, pag. 86).
3. Verificare lo stato di usura di Electronic Solar Switch
come descritto nel capitolo 10.3. Se questo si trova
in perfette condizioni controllare che sia ben inserito
fino alla battuta. Electronic Solar Switch deve
essere montato parallelamente all’involucro e
aderire allo stesso.
Inserire Electronic Solar Switch solo durante
l’installazione, a coperchio aperto! Ciò è
necessario per attivare la funzione del fusibile di
stringa elettronico integrato.
"77*40
Pericolo di incendio del generatore FV per mancato riconoscimento di correnti inverse!
Il fusibile di stringa elettronico integrato monitora il generatore FV e lo protegge da correnti inverse
pericolose. Per attivare il fusibile di stringa elettronico è necessario, al momento del collegamento
delle stringhe, attenersi a quanto segue:
• Se si collegano più di 2 stringhe all’inverter, collegare SEMPRE PRIMA la prima stringa
all’ingresso B. Se sull’ingresso B non è collegata alcuna stringa la protezione di stringa non
si attiva.
• Ciascuna stringa deve essere chiaramente assegnata al giusto ingresso stringa. Non cablare
in maniera incrociata le stringhe o raccoglierle assieme. Per la corretta assegnazione delle
stringhe vedere il grafico nel capitolo 6.4.1.
