SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione STP10-17TL-IA-it-32 37
Funzionamento del fusibile di stringa elettronico
Il fusibile di stringa elettronico impedisce che nel generatore FV scorrano correnti inverse.
L’attivazione del fusibile di stringa elettronico è possibile solo se vengono soddisfatte le seguenti
condizioni.
• Al momento dell’installazione, la tensione d’ingresso CC deve essere pari ad almeno 188 V
(v. cap. 14 “Dati tecnici”, pag. 96) perché si attivi la funzione del fusibile di stringa elettronico
integrato. Altrimenti l’inverter non sarà in grado di individuare un’inversione di polarità per il
collegamento CC o una stringa difettosa.
6.4.2 Preparazione di connettori a spina CC
Per il collegamento all’inverter è necessario che tutti i cavi di collegamento ai moduli fotovoltaici siano
dotati dei connettori a spina CC forniti in dotazione.
Preparare i connettori a spina CC come descritto di seguito, rispettando la corretta polarità.

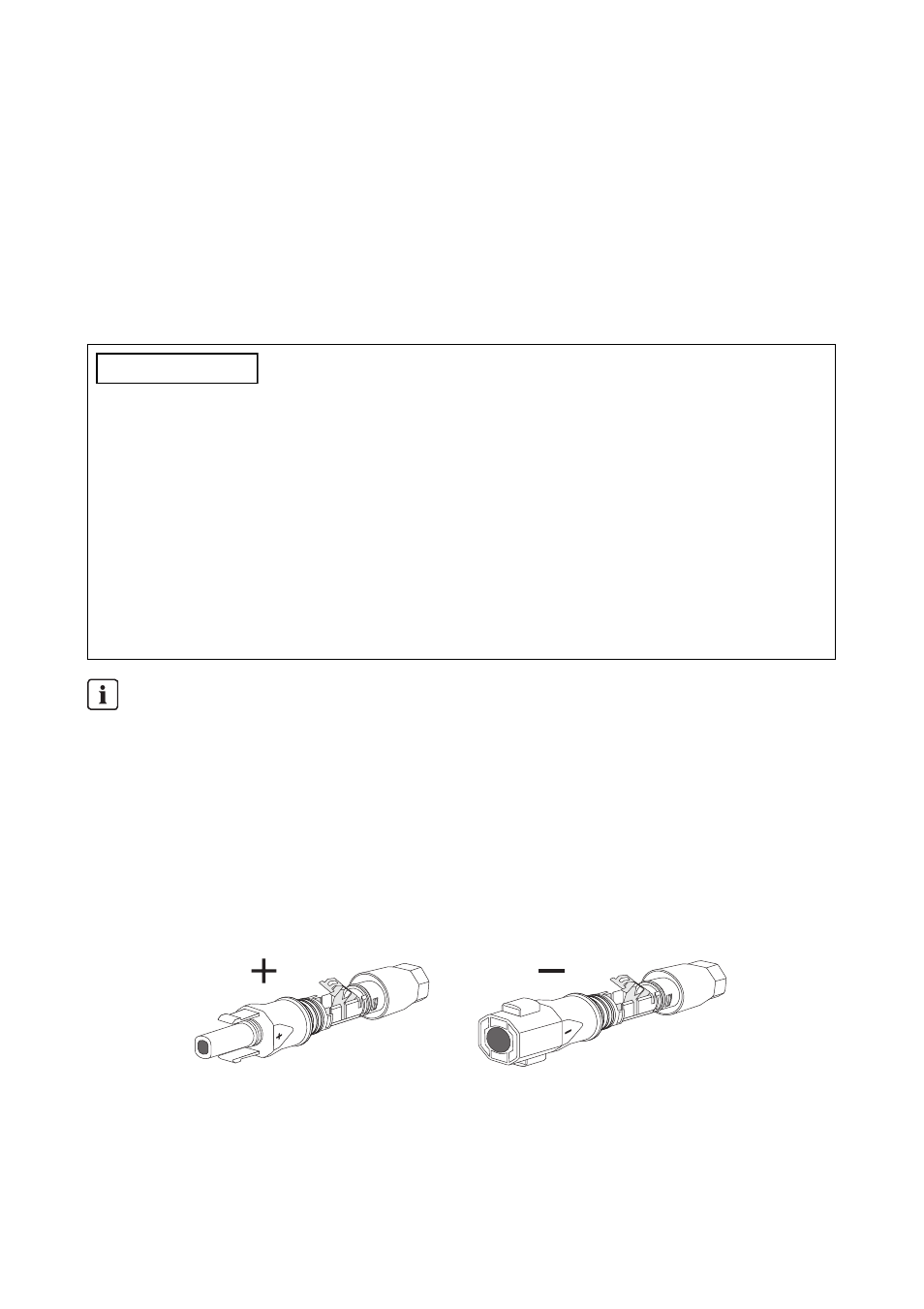

I connettori a spina CC sono contrassegnati con “+” e “‒”.
"77*40
Pericolo di incendio del generatore FV per mancato riconoscimento di correnti inverse!
Il fusibile di stringa elettronico integrato monitora il generatore FV e lo protegge da correnti inverse
pericolose. Per attivare il fusibile di stringa elettronico è necessario, al momento del collegamento
delle stringhe, attenersi a quanto segue:
• Se si collegano più di 2 stringhe all’inverter, collegare SEMPRE PRIMA la prima stringa
all’ingresso B. Se sull’ingresso B non è collegata alcuna stringa la protezione di stringa non
si attiva.
• Ciascuna stringa deve essere chiaramente assegnata al giusto ingresso stringa. Non cablare
in maniera incrociata le stringhe o raccoglierle assieme. Per la corretta assegnazione delle
stringhe vedere il grafico nel capitolo 6.4.1.
Impiego di collettori di stringhe esterni
L’impiego di collettori di stringhe esterni limita ugualmente la funzionalità dei fusibili elettronici
di stringa.
