6 Collegamento elettrico SMA Solar Technology AG
28 STP10-17TL-IA-it-32 Istruzioni per l’installazione
I Passacavo per il relè multifunzione (M20, 5 mm … 13 mm)
K Slot per scheda SD (solo per interventi di manutenzione)

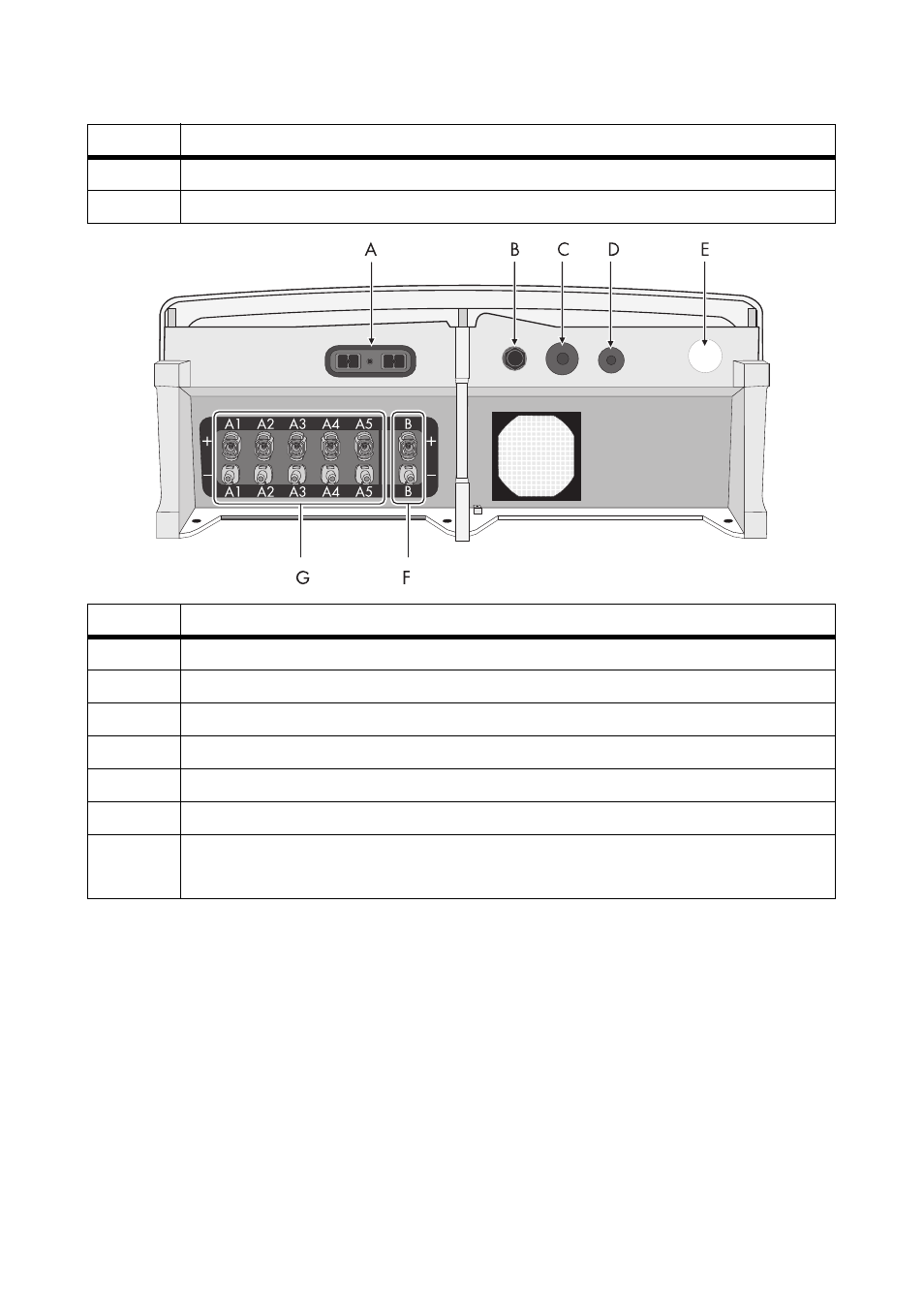

Oggetto Descrizione
A
Connettore femmina di Electronic Solar Switch (ESS)
B Passacavo per il relè multifunzione (M20, 5 mm … 13 mm)
C Passacavo per la comunicazione tramite RS485 (M32) (opzionale)
D Passacavo supplementare (M20)
E Passacavo per il collegamento alla rete (CA) (M32, 14 mm … 25 mm)
F Connettori a spina CC per il collegamento delle stringhe (campo di ingresso B)
G Connettori a spina CC per il collegamento delle stringhe (campo di ingresso A)
(per Sunny Tripower 10000TL / 12000TL solo 4 pezzi)
Oggetto Descrizione
