6 Collegamento elettrico
6.1 Sicurezza

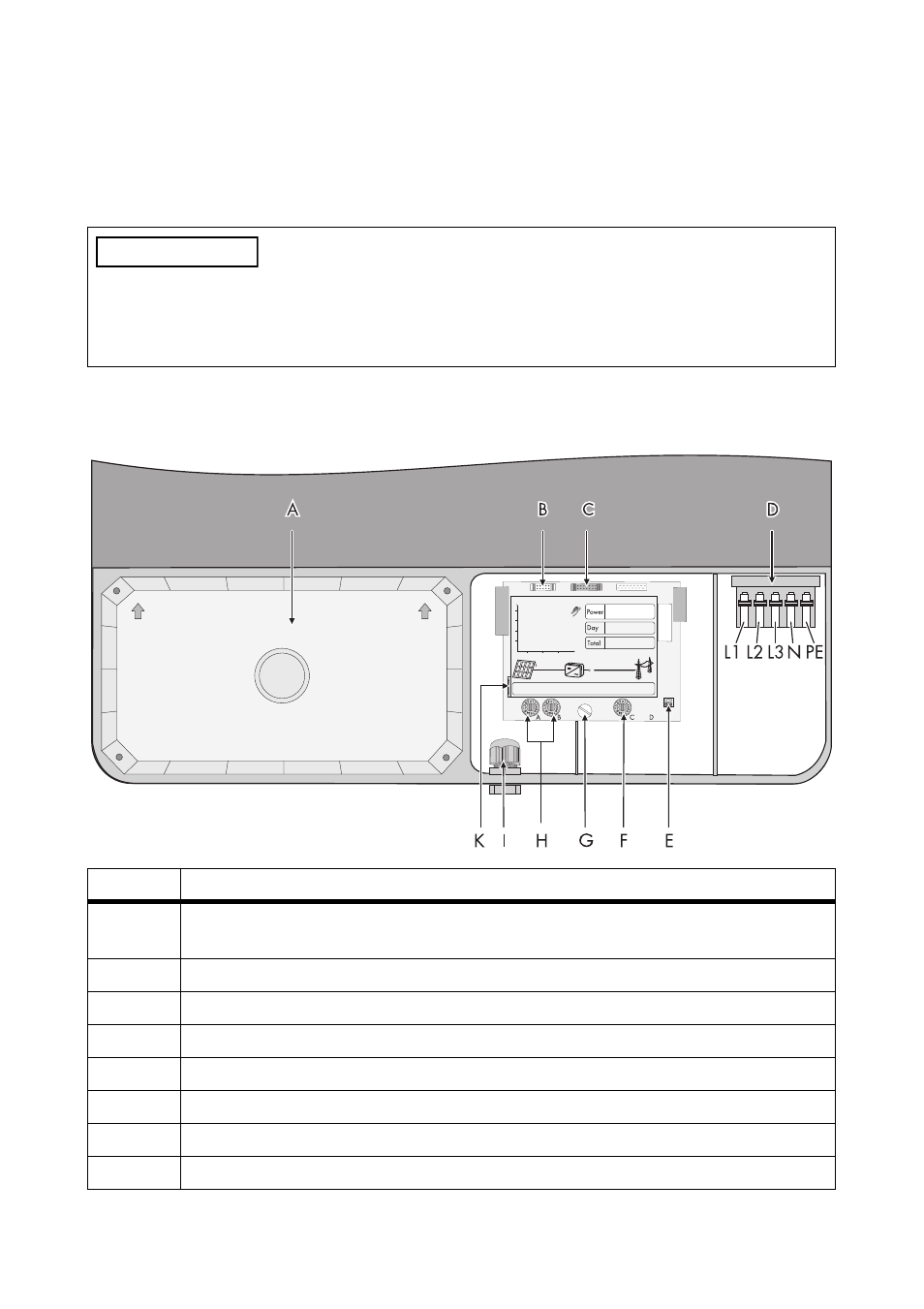

6.2 Panoramica dei punti di collegamento
"77*40
Danneggiamento dell’inverter per scarica elettrostatica!
Le scariche elettrostatiche possono provocare danni irrimediabili ai componenti interni dell’inverter.
• Scaricare la propria carica elettrostatica prima di toccare i componenti.
Oggetto Descrizione
A
Coperchio CC (al di sotto del quale si trovano le prese ad innesto per gli scaricatori di
sovratensioni e i varistori)
B Spina per il collegamento del relè multifunzione (opzionale)
C Spina per il collegamento del modulo di comunicazione RS485 (opzionale)
D Morsetto per il collegamento alla rete
E Jumper per impostare la lingua sull’inglese
F Selettore rotativo per configurazione del NetID Bluetooth
G Vite per allentare e sollevare il display
H Selettore rotativo per l’impostazione della norma nazionale e della lingua del display
