Messa in servizio
SMA Solar Technology AG
38
SB33_38-IIT104850
Istruzioni per l’installazione
6.2 Autotest secondo la norma DK 5940, Ed. 2.2 (solo per l'Italia)
6.2.1 Avvio dell'autotest
È possibile avviare la verifica dei periodi di disinserzione picchiettando sul coperchio dell'involucro.
È necessario impostare la configurazione specifica per Paese dell'inverter su Italia (IT/DK5940) o
"trimmed". Per la verifica dei tempi di disinserzione procedere come segue:
1. collegare il generatore FV all'inverter. L'inverter può avviare l'inizializzazione solo se il
generatore FV produce energia sufficiente. Non è quindi possibile effettuare di notte la verifica
dei periodi di disattivazione.
2. Collegare il lato CA dell'inverter. A tal fine è necessario realizzare il collegamento CA
(connettore CA o collegamento diretto) e/o inserire l'interruttore di protezione della linea di
alimentazione di rete (fusibile o interruttore automatico).
3. L'inverter è ora in fase di inizializzazione e tutti e tre i LED si accendono contemporaneamente.
Avviare l'autotest immediatamente dopo lo spegnimento dei tre LED, picchiettando sul
display dell'inverter.

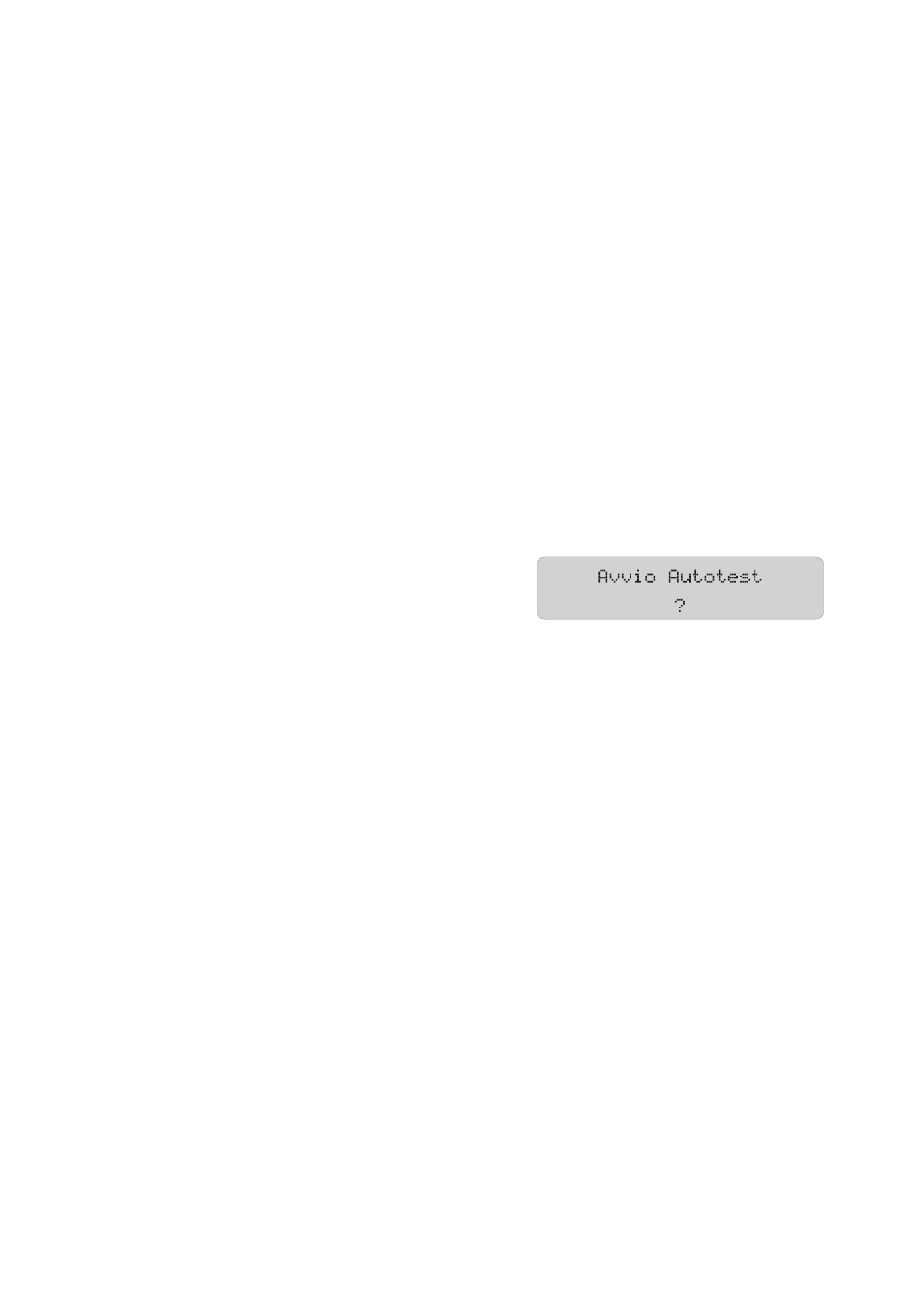

4. Sul display viene visualizzato un messaggio con la
richiesta se avviare la sequenza di test. Picchiettare
di nuovo entro 30 secondi sul display per
confermare la richiesta.
Dopo aver avviato la sequenza di test, l'inverter verifica uno dopo l'altro i tempi di disinserzione per
sovratensione, sottotensione, frequenza massima e frequenza minima. Durante i test l'inverter mostra
sul display i valori descritti nel capitolo 6.2.2 ”Sequenza dell'autotest” (Pagina 38).
6.2.2 Sequenza dell'autotest
Annotare i valori visualizzati durante l'autotest. Tali valori devono essere registrati in un apposito
protocollo di test. I risultati dei singoli test vengono visualizzati per tre volte consecutive. Ogni
messaggio viene visualizzato per 10 secondi sul display.
L'autotest modifica il valore soglia di disinserzione superiore e inferiore per ciascuna funzione
protettiva lineare con una variazione di 0,05 Hz/s e 0,05 Vn/s per il controllo di frequenza e
tensione. Se il valore misurato effettivo non rientra nell'intervallo consentito (valore soglia di
disinserzione modificato), l'inverter si scollega dalla rete. L'inverter calcola così il tempo di intervento
ed esegue l'autotest.
