SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione SB33_38-IIT104850 27
5.3.3 Messa a terra ulteriore
Se è obbligatorio un secondo conduttore di protezione, un'ulteriore messa a terra o una
compensazione del potenziale, è possibile mettere a terra l'inverter in corrispondenza dell'involucro.

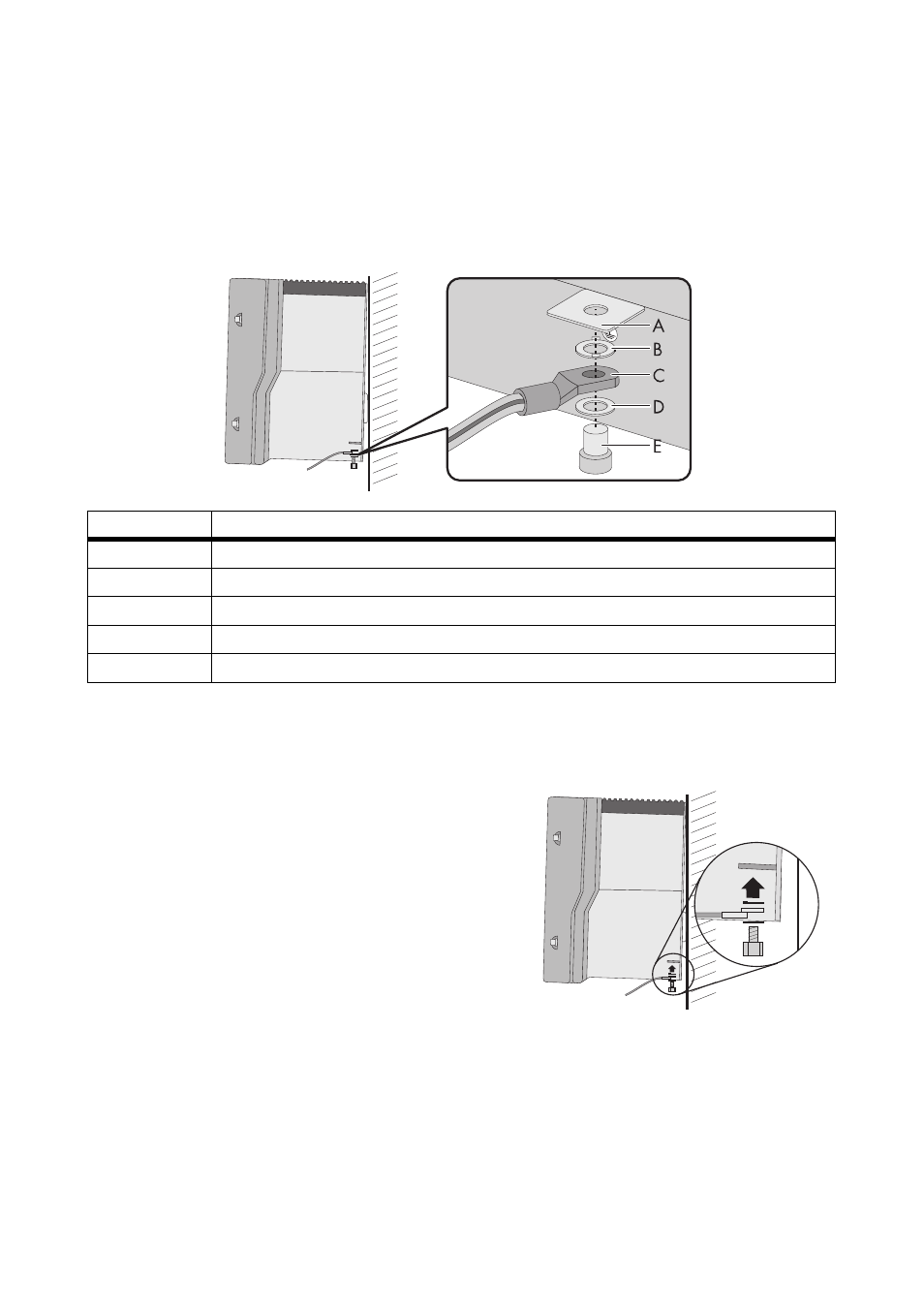

Panoramica messa a terra ulteriore
Procedura
1. Disinserire l'inverter sul lato CA e CC come descritto nel capitolo 7.2 ”Apertura dell'inverter”
(Pagina 43).
2. Disporre sulla vite a testa cilindrica la rondella, il
capocorda con il conduttore di protezione e la
rondella di sicurezza. I denti della rondella di
sicurezza devono essere rivolti verso la linguetta
metallica.
3. Inserire la vite a testa cilindrica nella linguetta
metallica e stringerla con una coppia di 6 Nm.
4. Verificare che il contatto tra conduttore di protezione e involucro sia conforme alle norme in
vigore nel Paese di installazione.
Oggetto Descrizione
A Linguetta metallica sul lato inferiore dell'involucro
B Rondella di sicurezza (fornita in dotazione)
C Capocorda (M6) con conduttore di protezione
D Rondella
E Vite a testa cilindrica M6x12 (fornita in dotazione)
