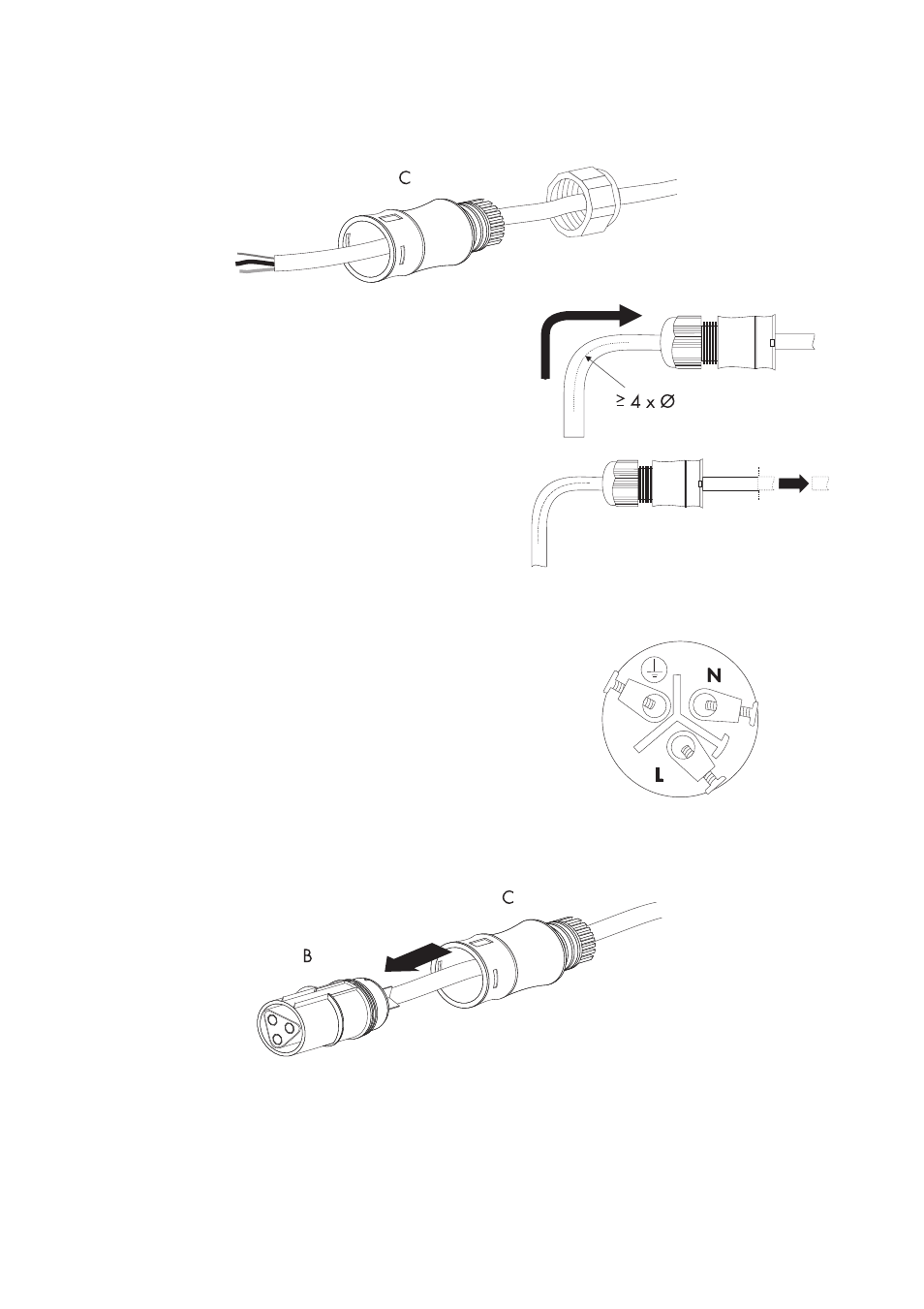

5. Condurre la bussola filettata (C) con guarnizione ad anello lungo la linea CA.
6. Piegare la linea CA. Il raggio di curvatura deve
corrispondere ad almeno il quadruplo della
sezione di linea.
7. Accorciare la linea.
8. Tagliare la fase L e il conduttore neutro N di
4 - 5 mm.
9. Infilare il conduttore di protezione PE (verde-giallo)
nel morsetto a vite con l'indicazione della messa a
terra sulla bussola d'attacco e serrare la vite. Il
conduttore di protezione PE deve essere più lungo
dei conduttori di collegamento di N e L.
10. Infilare il conduttore neutro N (blu) nel morsetto a
vite N sulla bussola d'attacco e serrare la vite.
11. Infilare la fase L (marrone o nero) nel morsetto a
vite L sulla bussola d'attacco e serrare la vite.
12. Controllare che i fili siano fissati saldamente.
13. Premere la bussola filettata (C) sulla bussola d'attacco (B) finché scatta in posizione.
