Collegamento elettrico SMA Solar Technology AG
30 SB33_38-IIT104850 Istruzioni per l’installazione

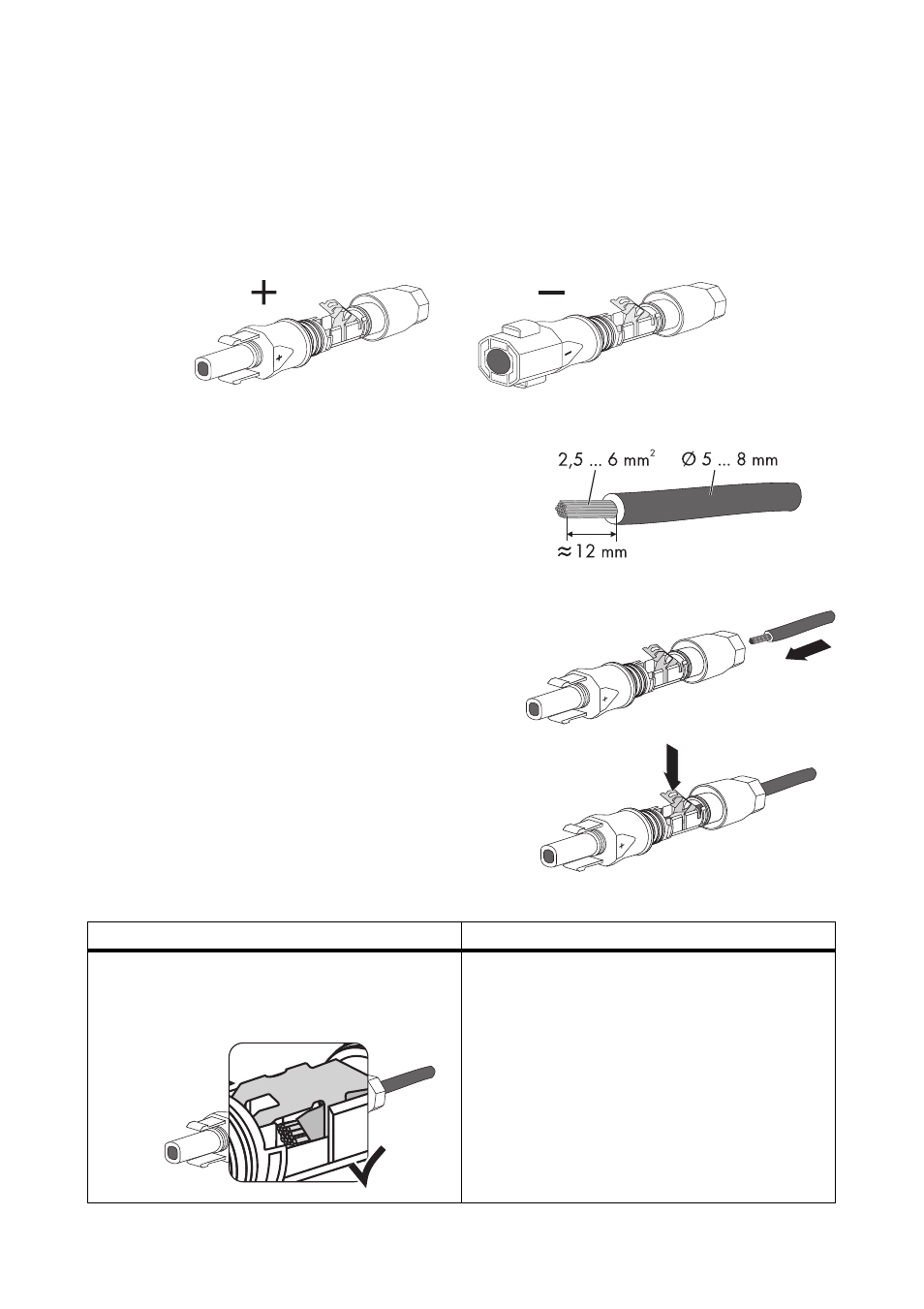

5.5.2 Confezionamento di connettori a spina CC
Per il collegamento all'inverter è necessario che tutte le linee di collegamento ai moduli FV siano
dotate di connettori a spina CC.
Confezionare i connettori a spina CC come descritto di seguito. Rispettare la corretta polarità dei
connettori. I connettori a spina CC sono contrassegnati con "+" e "–".
Requisiti di cavo
• Utilizzare una linea PV1-F.
Procedura
1. Introdurre il cavo spelato fino in fondo nel
connettore.
2. Premere il morsetto verso il basso finché non scatta
in posizione.
3. Assicurarsi che la linea sia ben fissa in sede.
Risultato Provvedimento
☑ La linea è correttamente in sede se i
conduttori sono visibili nella camera del
morsetto.
• Procedere con il punto 4.
