SMA

Technologie AG

Sostituzione dei varistori

Istruzioni per l’installazione

SB5000TL-11:SI2006

Pagina 33

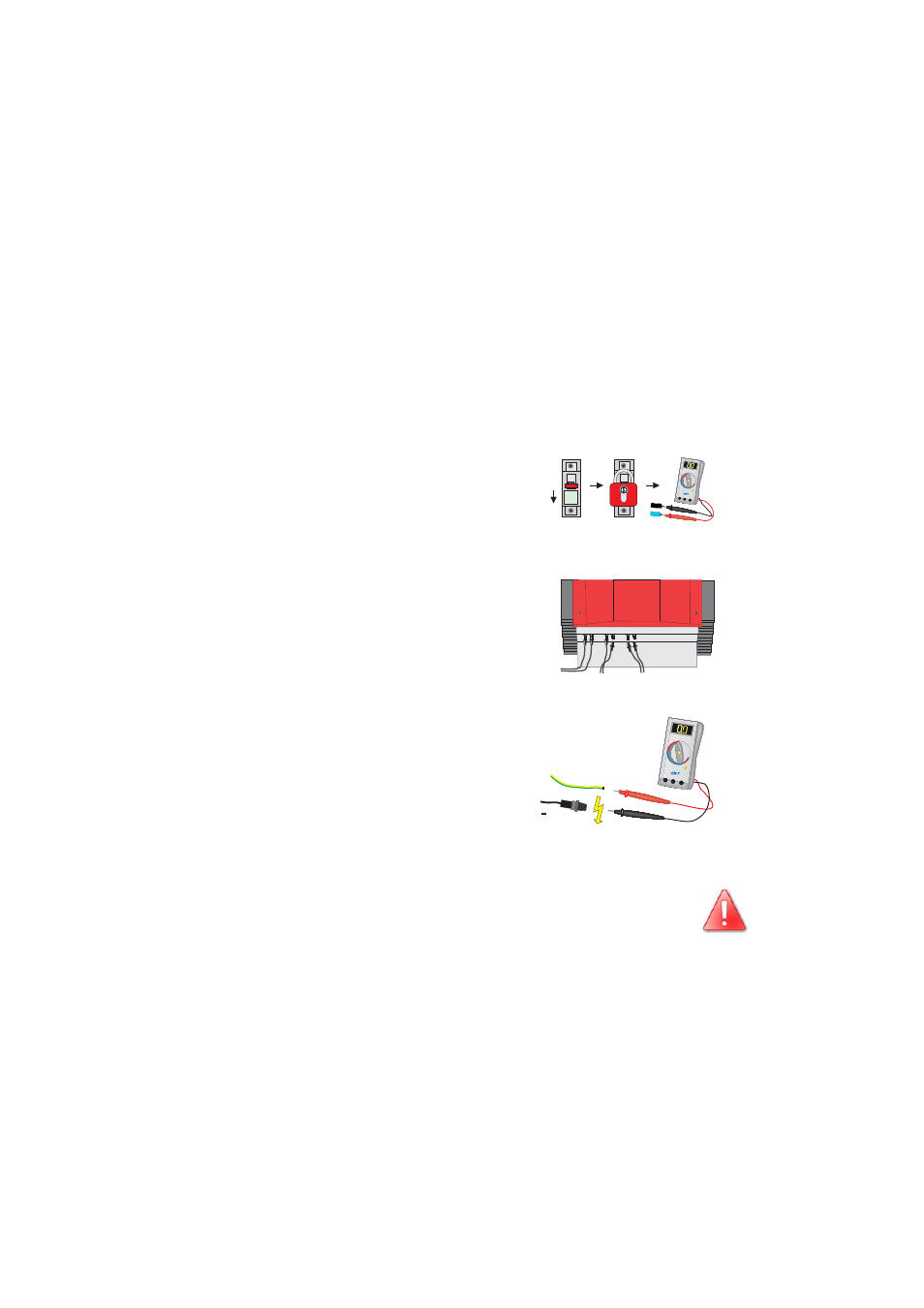

8 Sostituzione dei varistori

Il Sunny Boy 5000TL Multi-String è un apparecchio tecnicamente molto complesso.
Le possibilità di eliminare le anomalie in loco sono pertanto limitate a pochi punti.
Non cercate di effettuare riparazioni diverse da quelle qui descritte, ma rivolgetevi
al Servizio sostituzioni 24-ore e al Servizio riparazioni della SMA Technologie AG.

Se durante il funzionamento si illumina il LED rosso dell'indicazione di stato,
escludete innanzitutto che ci sia una dispersione verso terra nel generatore FV.
Potete saltare i seguenti punti da 3 a 5 solo se il LED verde resta illuminato
contemporaneamente.

4.

Se le tensioni sono costanti e se la loro somma corrisponde all'incirca alla
tensione a vuoto della stringa, allora su tale stringa è presente una dispersione
verso terra la cui posizione può essere dedotta dai rapporti tra le tensioni.

1.

Staccate il Sunny Boy 5000TL Multi-String dalla
rete a bassa tensione (spegnete l'interruttore di
protezione di linea) e assicuratelo contro la
riaccensione involontaria.

Prima di aprire il Sunny Boy accertatevi

dell'assenza di tensione sull'uscita AC!

2.

Staccate i connettori a spina DC di tutte le
stringhe. Assicuratevi che l'assegnazione
originale alle varie entrate dell'inverter sia
riconoscibile!

Staccate i generatori FV dal Sunny Boy

3.

Misurate le tensioni tra ogni connettore a spina
DC di una stringa e il potenziale di terra. Fate
attenzione alle avvertenze di sicurezza!

Misurate la tensione tra i connettori a

spina DC e il potenziale di terra

Attenzione! Possibile presenza di tensioni pericolose!

1.

2.

3.

Off!

+ - + - + -

Stringa A Stringa B Stringa C

PE
