SMA Technologie AG Requisiti per l'installazione

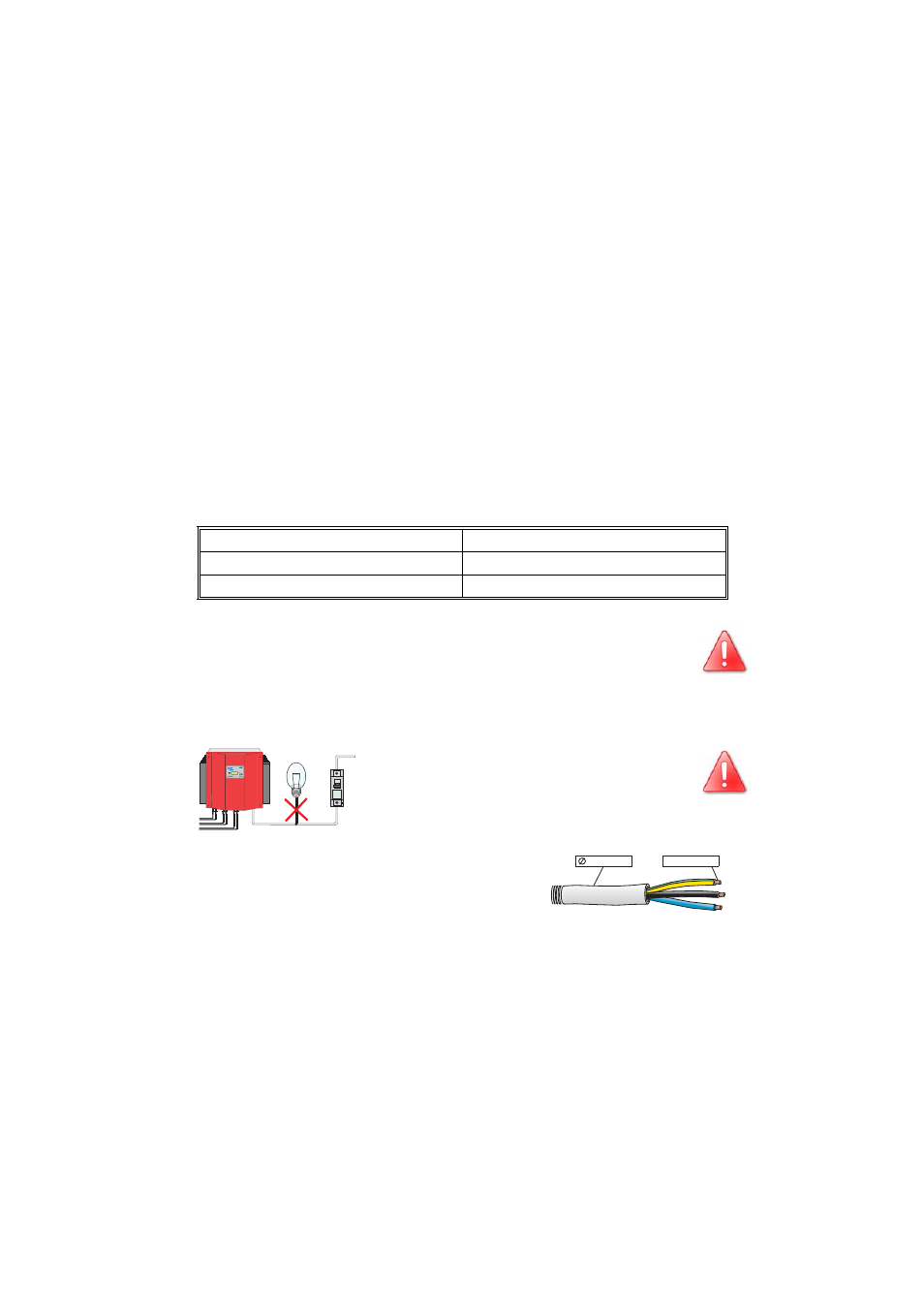

Istruzioni per l’installazione SB5000TL-11:SI2006 Pagina 13
4.2 Requisiti del generatore FV
Il Sunny Boy 5000TL Multi-String è studiato per collegare fino a tre cosiddette
stringhe (collegamento in serie di moduli FV) anche se tra di loro diversi.
Le istruzioni sul dimensionamento sono contenute nel relativo tool "Sunny Design",
che può essere scaricato dal sito Internet www.SMA.de.
L'apparecchio è dotato di quattro connettori a spina DC (tre per ogni stringa) per il
collegamento dei generatori FV. Pertanto, anche le linee di collegamento del
generatore FV devono essere dotate di tali connettori a spina I codici d'ordine SMA
dei vari collegamenti sono:
• Multi-Contact 3 mm: "SWR-MC"
• Multi-Contact 4 mm: "MC-SET"
• Tyco: "TYCO-SET"
4.3 Rete a bassa tensione 230 V (AC)
Vanno osservate le disposizioni tecniche vigenti in
materia e le disposizioni speciali del gestore della rete
locale.
I morsetti di collegamento del Sunny Boy 5000TL Multi-String sono adatti per
conduttori con sezioni fino a 10 mm². Il diametro esterno del cavo dovrebbe
misurare da 9 mm a 17 mm. Il collegamento deve essere a tre fili (L, N, PE).
Valori massimi per l'ingresso DC
corrente di cortocircuito max. per stringa 750 V (DC)
corrente di cortocircuito per stringa 7,5 A (DC)
Attenzione: Non è consentito il collegamento in parallelo degli
ingressi!
Per la sicurezza del circuito (protezione
della linea) è necessario un interruttore
automatico 25 A. A questo circuito
elettrico non si devono collegare utenze.
25A
B
Photovoltaik-Stringwechselrichter
Photovoltaic string inverter
max. 10 mm² 9 … 17 mm
