Collegamento dell'uscita AC

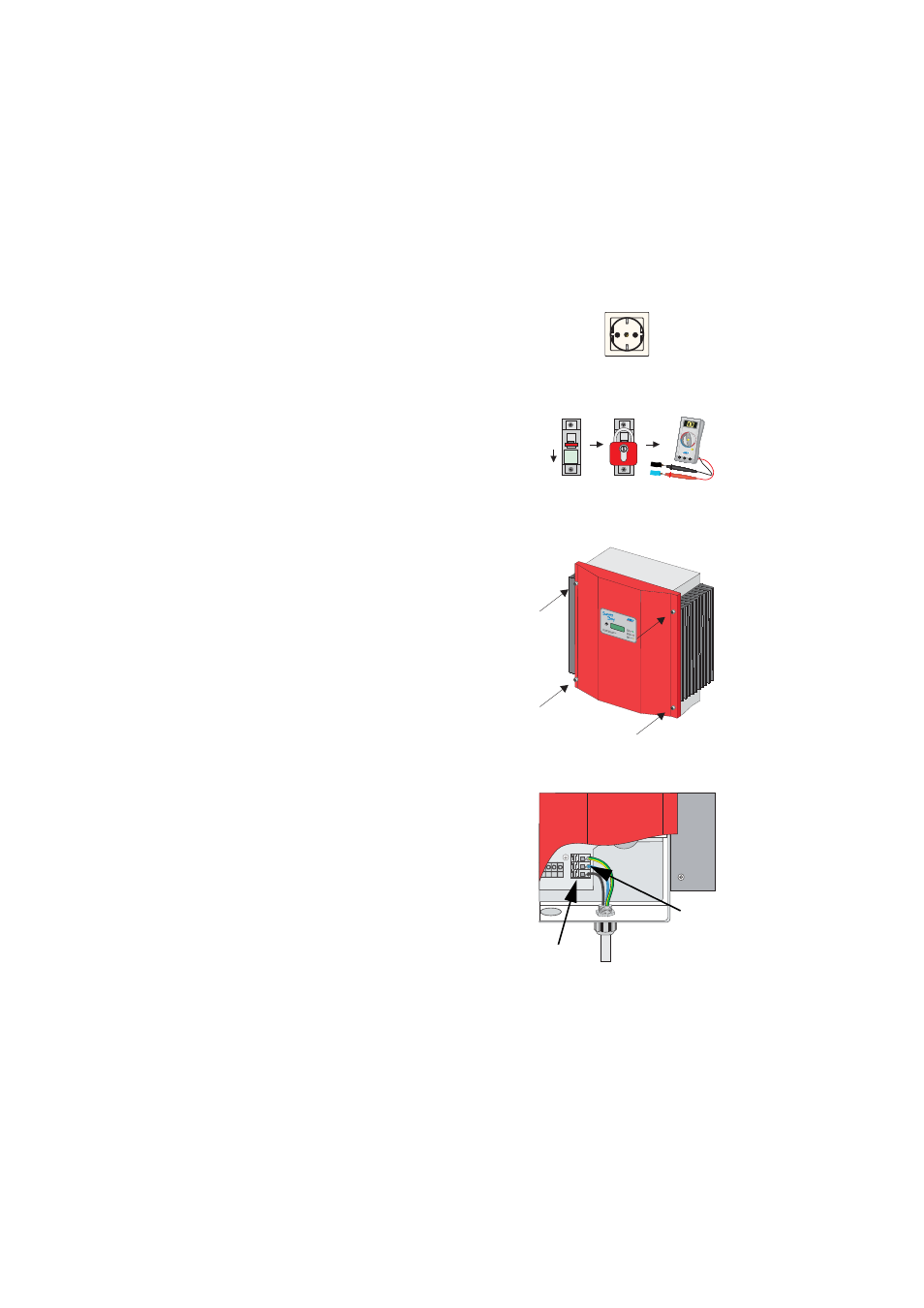

Per realizzare il collegamento AC procedete nel seguente modo:
1. Verificate la tensione di rete. Se supera i 260 V,
il Sunny Boy 5000TL Multi-String funziona solo
in modo limitato. Contattate il gestore locale
della rete per una soluzione.
max. 260 V!
La tensione di rete massima per il
processo di immissione è 260 V!
2. Staccate il collegamento alla rete (spegnete
l'interruttore di protezione di linea), assicuratelo
contro la riaccensione e accertatevi
dell'assenza di tensione.
Prima di aprire il Sunny Boy accertatevi
dell'assenza di tensione sull'uscita AC!
3. Svitate le viti del coperchio e rimuovete il
coperchio del Sunny Boy 5000TL Multi-String.
Staccate il conduttore di protezione (PE) dal
coperchio della scatola.
Togliendo il coperchio dovete staccare
anche il conduttore di protezione PE
verde-giallo!
4. Per il collegamento del cavo di rete procedete
come indicato nel grafico, utilizzando il
passacavo fornito in dotazione. Attenzione a
non invertire "L" e "N".
Collegamento di "L" e "N"
1. 2. 3.
Off!
Photovoltaik-Stringwechselrichter
Photovoltaic string inver ter
L
N
