SMA Technologie AG Installazione
Istruzioni per l’installazione SB5000TL-11:SI2006 Pagina 17
5 Installazione
5.1 Montaggio
Per il regolare montaggio del Sunny Boy 5000TL Multi-
String utilizzate il supporto da parete in dotazione. In
pareti solide in calcestruzzo o mattoni e con
montaggio verticale potete montare l'apparecchio p.
es. con viti a testa esagonale da 8 mm x 50 mm
secondo DIN 571 in acciaio inox e con tasselli tipo
SX8.
Nel dimensionamento del supporto tenete presente il
peso del Sunny Boy 5000TL Multi-String (31 kg).

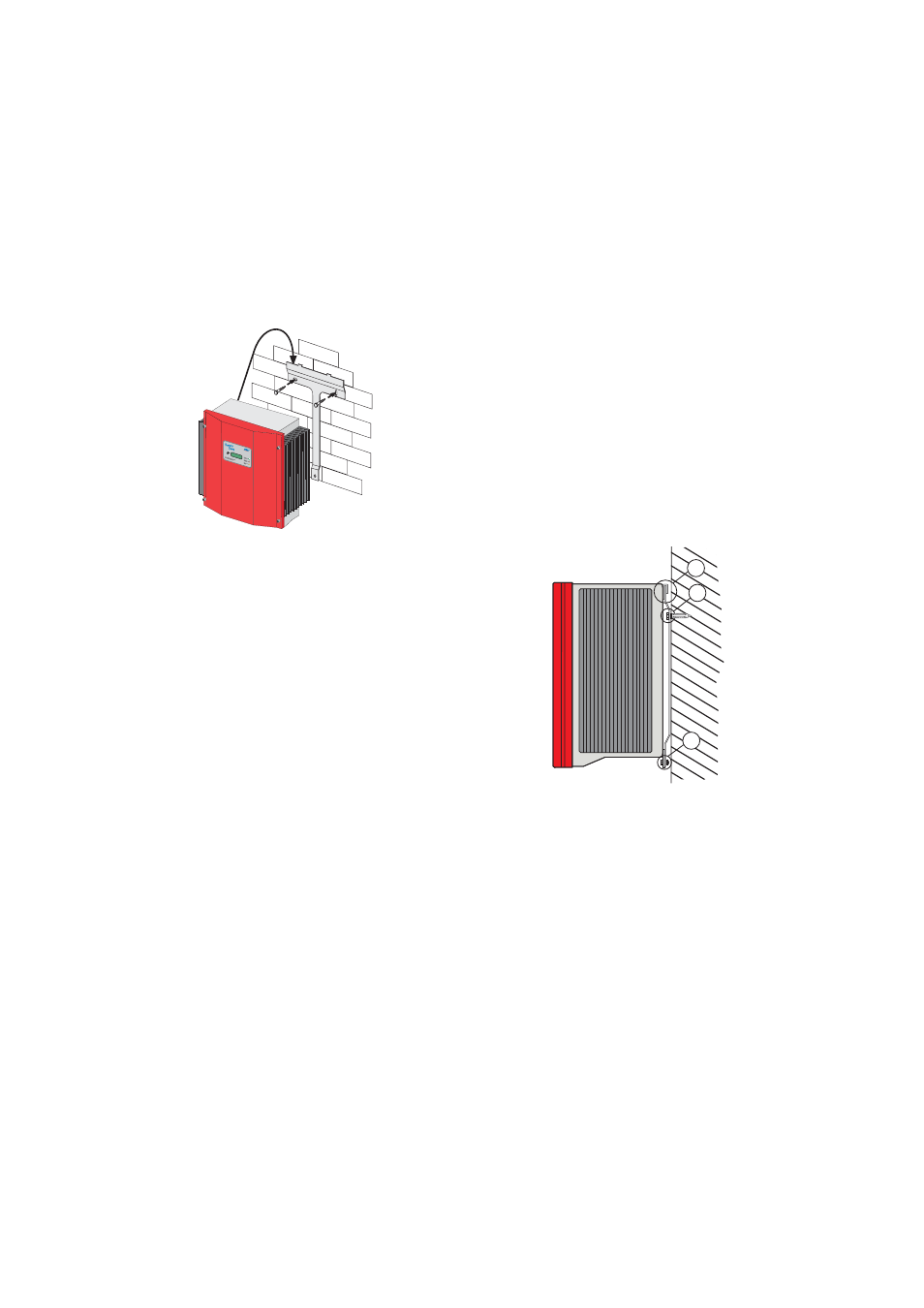

1. Montate il supporto da parete (1). Per tracciare le
posizioni dei fori potete utilizzare il supporto
anche come dima.
2. Collocate ora il Sunny Boy 5000TL Multi-String sul
supporto con i suoi risvolti di fissaggio superiori
nel supporto da parete (2) in modo che non
subisca spostamenti laterali.
3. Fissate il Sunny Boy 5000TL Multi-String contro il
sollevamento avvitando la vite M6x10 in
dotazione sul foro filettato in basso al centro (3).
4. Verificate che il Sunny Boy 5000TL Multi-String sia
ben fisso.
Photov oltaik-S tringwechs elrich ter Photovo ltaic string inverter
2
1
3
