4 Interfaccia utente SMA Solar Technology AG
12 SD3-SDW-BA-it-20 Istruzioni per l’uso
4.3 Struttura ad albero del progetto
La struttura ad albero del progetto serve a visualizzare informazioni importati del progetto, ad accedere rapidamente
alle funzioni e a navigare fra i singoli elementi del progetto.

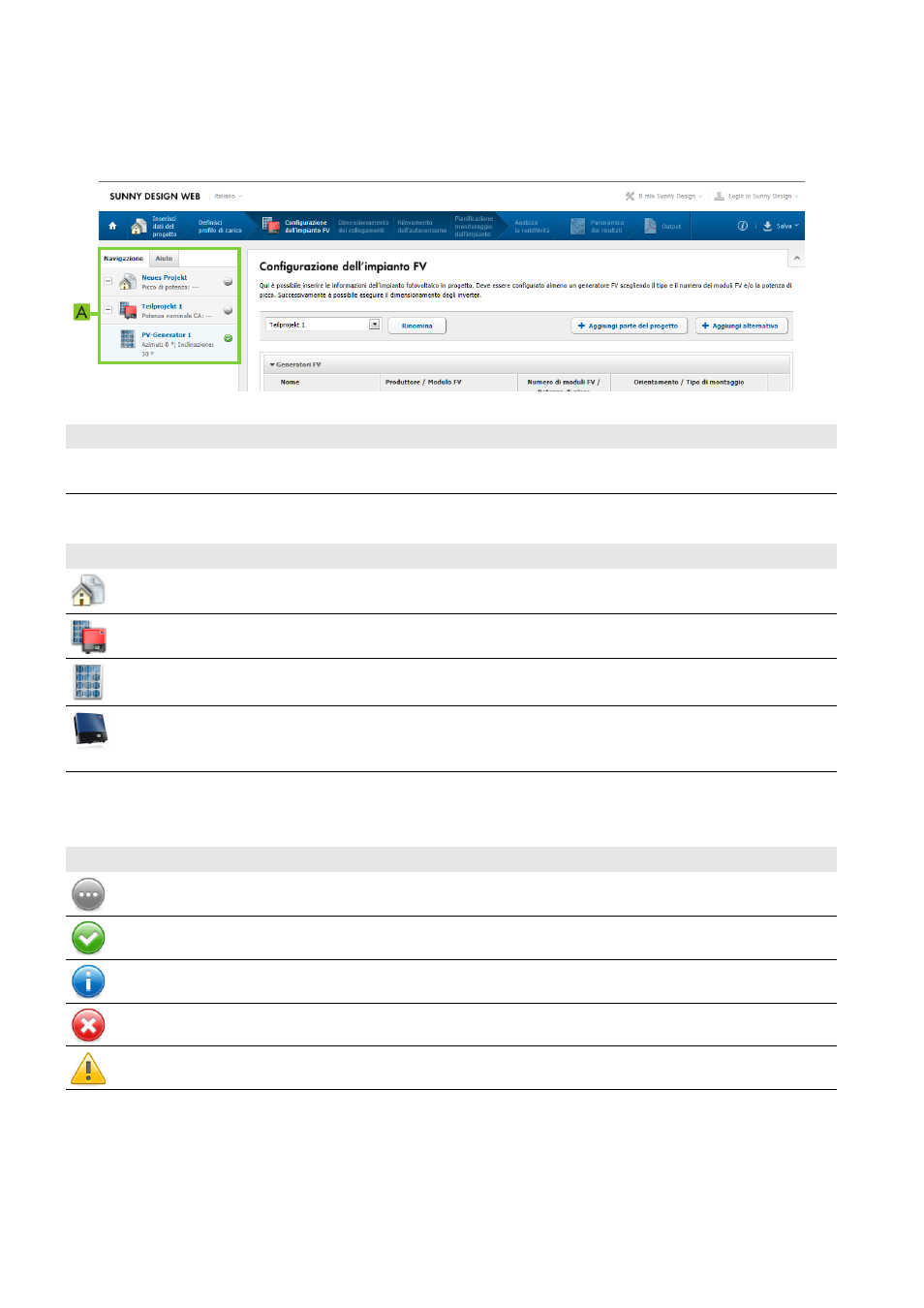

Figura 3: Struttura ad albero del progetto (esempio)
Simboli nella struttura ad albero del progetto
Simboli di stato degli elementi nella struttura ad albero del progetto
Funzioni nella struttura ad albero del progetto
Quando si seleziona un elemento della struttura ad albero viene visualizzato un menu che consente ad esempio di
rinominare, cancellare o duplicare l’elemento in questione. È anche possibile copiare o tagliare gli elementi di un
progetto parziale e incollarli in un altro progetto parziale.
Posizione Denominazione Spiegazione
A Area di navigazione Nell’area di navigazione della pagina Configurazione dell’impianto
FV l’impianto FV progettato è raffigurato sotto forma di albero.
Simbolo Denominazione Spiegazione
Progetto Un progetto è sempre presente come elemento superiore in una struttura
ad albero.
Progetto parziale I progetti parziali sono elementi di un progetto. In un progetto è presente
sempre almeno 1 progetto parziale.
Generatore fotovoltaico I generatori FV sono elementi di parti del progetto.
*
* Simbolo esemplificativo: viene visualizzato sempre l’inverter effettivo.
Inverter Gli inverter sono elementi di progetti parziali, assegnati rispettivamente a
1 o più generatori FV, a seconda che si tratti di inverter di stringa o di
inverter multistringa.
Simbolo Spiegazione
Elaborazione elemento in corso
Elaborazione elemento completata
Attenzione alle informazioni sull’elemento
Errore durante la configurazione dell’elemento – Controllare la configurazione dell’elemento.
Avvertenza – Controllare la configurazione dell’elemento.
