7.2.2 Creazione del layout di un impianto
Presupposti:
☐ Occorre il ruolo d‘utente Installatore o Amministratore dell’impianto (v. cap. 10.1).
☐ Le caratteristiche dei moduli FV devono essere registrate (v. cap. 7.1).
☐ È necessario conoscere la posizione degli inverter nell’impianto.
Procedura:
• Disegno del layout dell’impianto
• Orientamento dei moduli FV nel layout dell’impianto e associazione ai numeri di serie dei
relativi inverter
Disegno del layout dell’impianto
1. Selezionare Configurazione > Layout Assistant nell’area di selezione di pagine e menu.
☑ Layout Assistant si apre.
2. In Layout Assistant scegliere lo strumento di disegno per la forma desiderata.
Consiglio: è possibile anche trascinare lo strumento di disegno sulla tavola da disegno tenendo
premuto il tasto sinistro del mouse e rilasciandolo nel punto desiderato.
☑ La forma selezionata è presente sulla tavola da disegno.

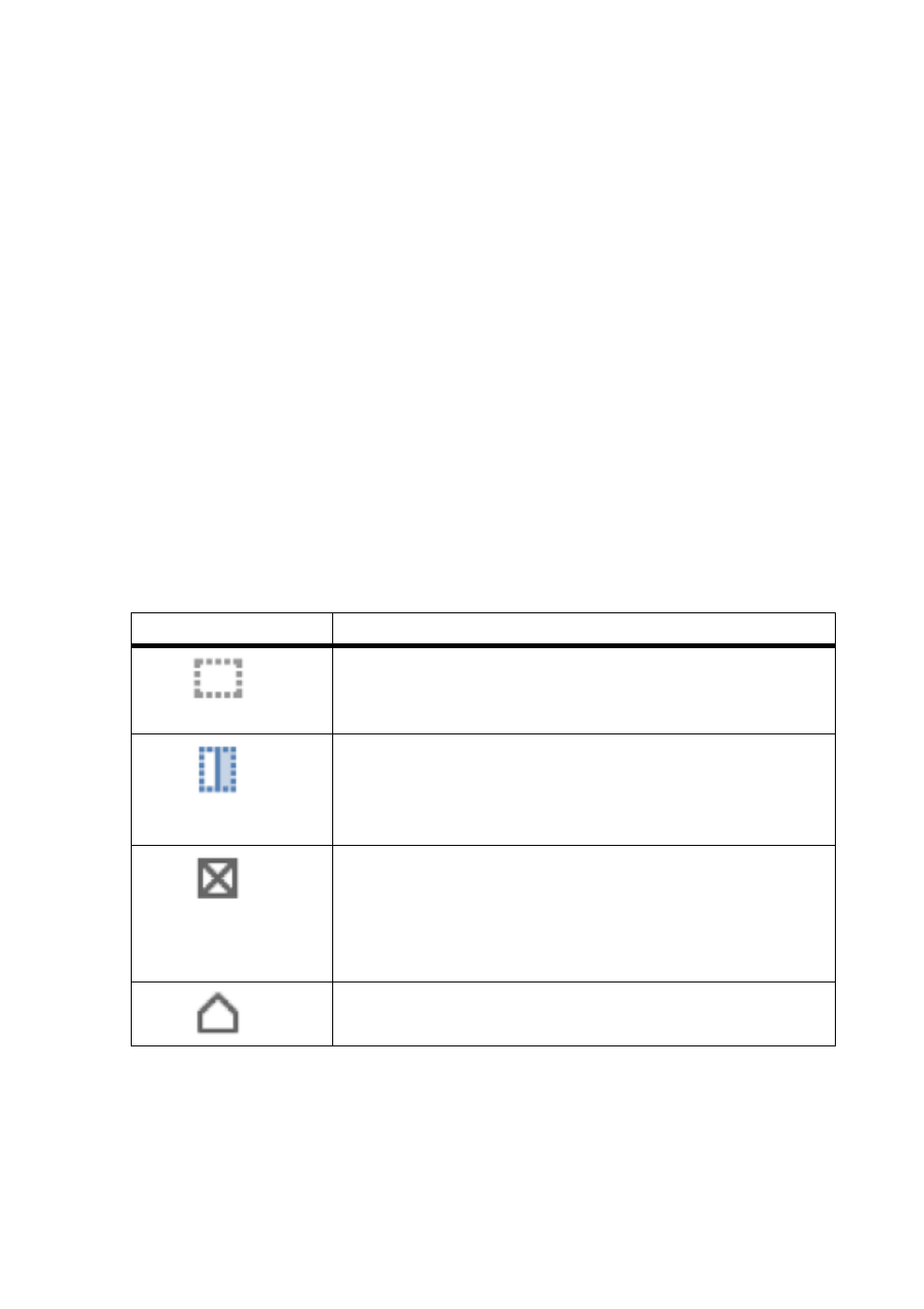

Strumento di disegno Spiegazione
Disegna un tetto piano
Con questo strumento è possibile ad es. raffigurare un tetto piano
o a una falda.
Disegna un tetto a 2 falde
Con questo strumento è possibile raffigurare un classico tetto a
capanna. Consiglio: il colmo del tetto può essere spostato
tenendo premuto il tasto sinistro del mouse.
Disegna un ostacolo
Con gli ostacoli è possibile definire ad esempio la posizione di
comignoli o lucernari. L’ostacolo può essere posizionato solo su
una porzione di tetto. Se quest’ultimo viene spostato, viene
spostato anche l’ostacolo.
Disegna una facciata
La forma della facciata può essere modificata.
