SMA Solar Technology AG 4 Interfaccia utente
Istruzioni per l’uso SPortalMGate-BA-it-10 23
Particolarità delle panoramiche dei sistemi Giorno, Settimana (esempio)

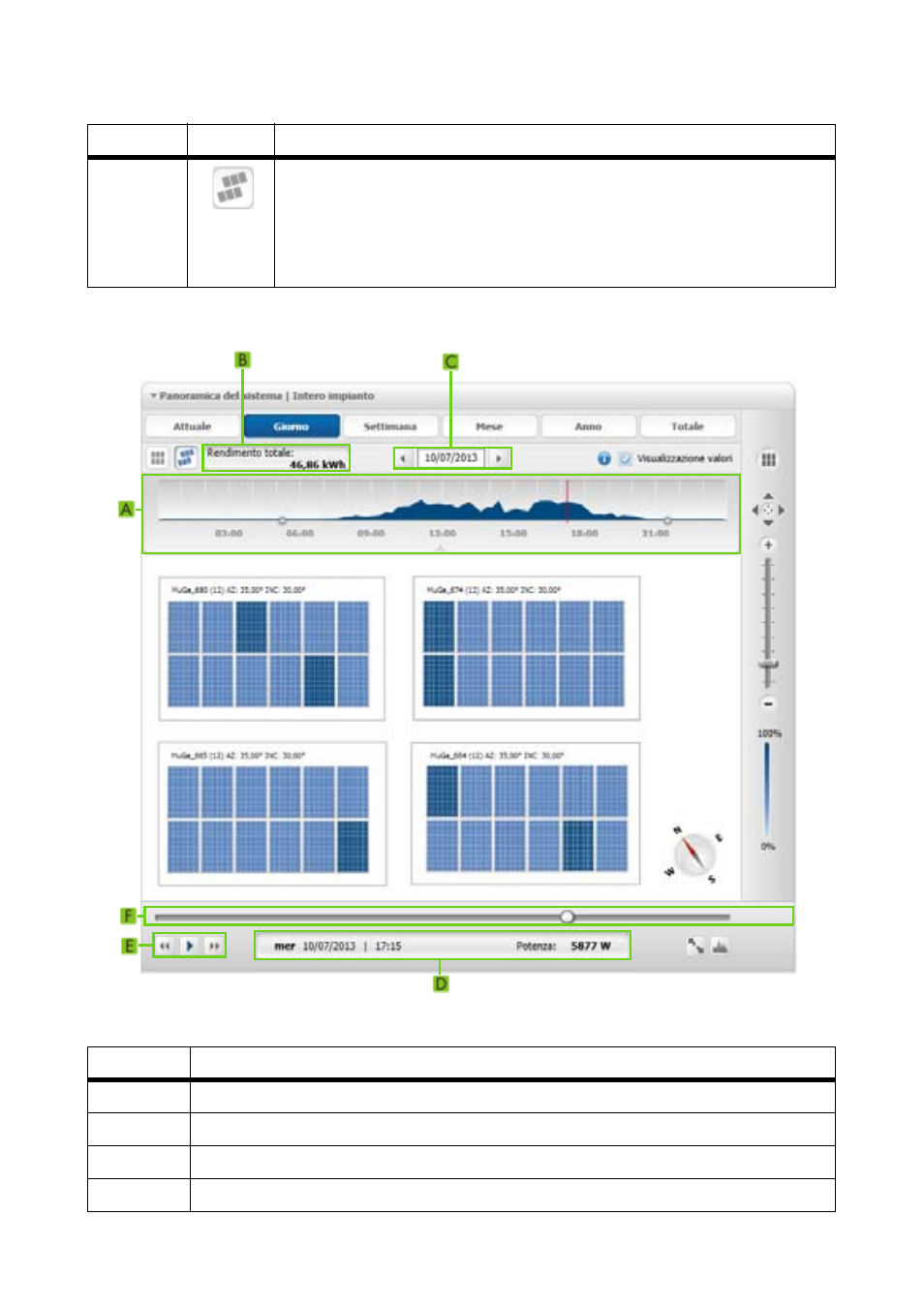

Figura 3: Panoramica del sistema Giorno (esempio)
M Pulsante per attivare la panoramica in base al layout dell‘impianto
impostato (v. cap. 7.2.2 “Creazione del layout di un impianto”, pag. 42).
L‘allineamento della visualizzazione dipende dal layout dell‘impianto.
La denominazione della parte dell‘impianto corrispondente è visualizzata
come dicitura.
Posizione Spiegazione
A
Curva dei valori di potenza dell‘intervallo di visualizzazione
B Visualizza il rendimento complessivo dell‘intervallo di visualizzazione
C Pulsanti per selezionare il giorno da visualizzare
D Visualizza il momento rappresentato e il valore di potenza
Posizione Simbolo Spiegazione
