SMA Solar Technology AG 7 Impostazioni dell’impianto
Istruzioni per l’uso SPortalMGate-BA-it-10 41

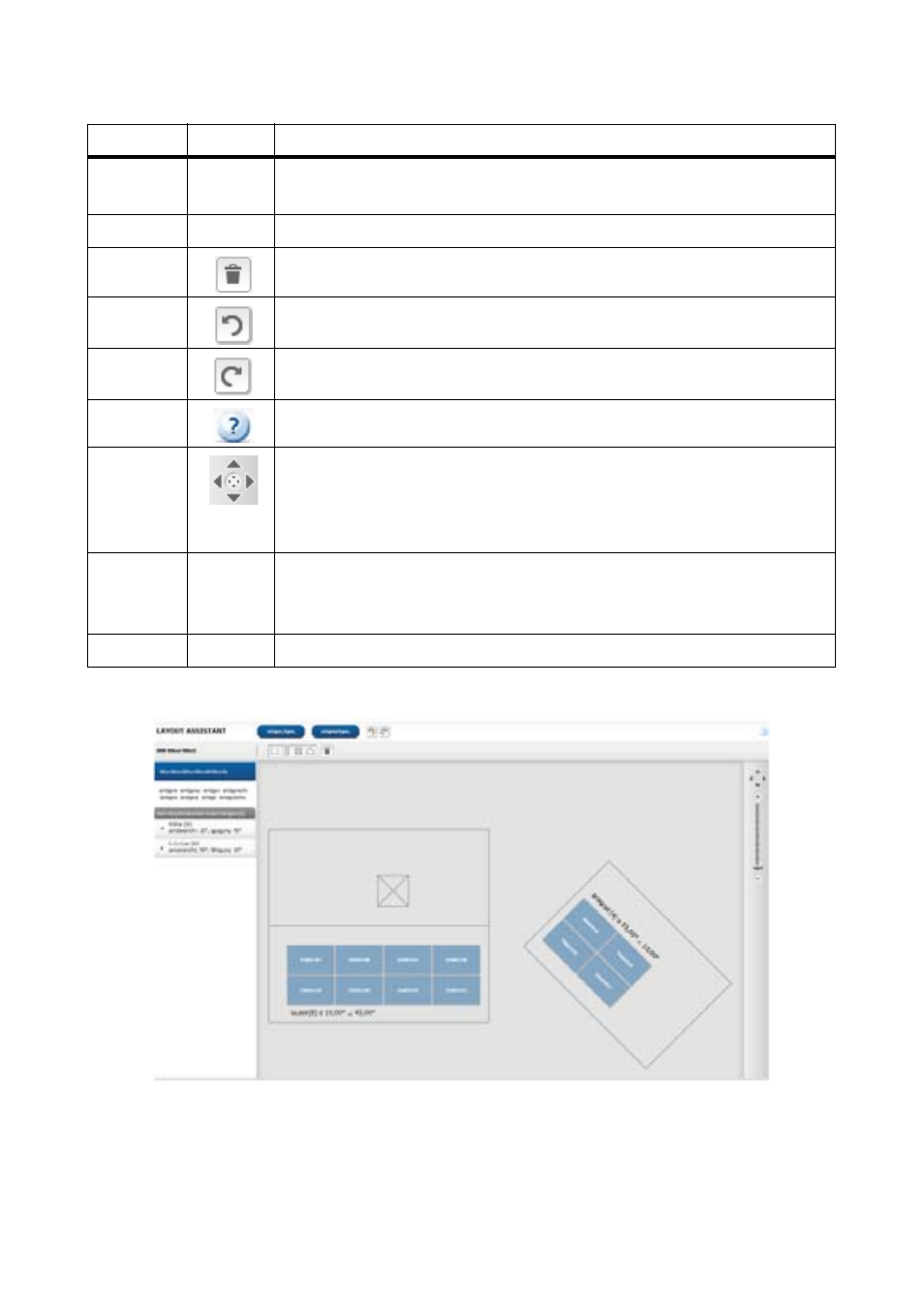

Esempio di un layout completo di un impianto:
Figura 7: Layout completo di un impianto (esempio)
Posizione Simbolo Spiegazione
A
− Area per l’assegnazione dei numeri di serie degli inverter ai moduli FV e
ai relativi inverter
B − Strumenti di disegno
C Pulsante per cancellare l’oggetto selezionato
D Pulsante per annullare l’ultima azione
E Pulsante per ripristinare l’ultima azione
F Pulsante per richiamare la guida
G Pulsanti per spostare la visualizzazione. Il pulsante centrale posiziona
l’immagine centralmente. Consiglio: è possibile spostare la
visualizzazione anche tenendo premuto il tasto destro o sinistro del
mouse.
H − Pulsanti e cursori per ingrandire o ridurre la visualizzazione.
Consiglio: è possibile modificare la visualizzazione anche tramite la
rotellina del mouse.
I − Area di lavoro per la creazione del layout dell’impianto
