SMA Solar Technology AG 5 Collegamento
Istruzioni per l´installazione SWWEBCONDM-IA-it-16 19

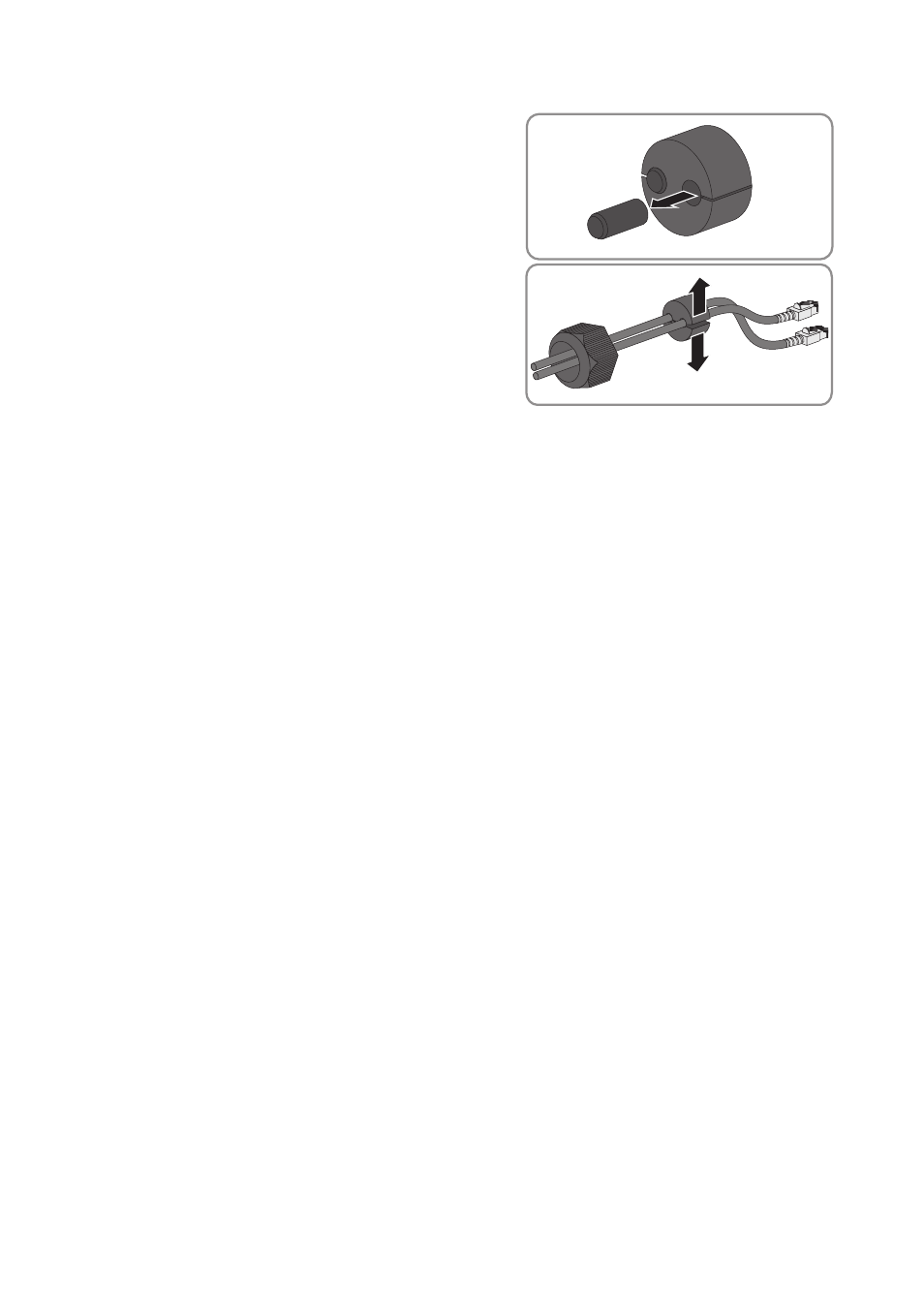

6. Rimuovere un tappo cieco dalla guarnizione per
ogni cavo di rete, conservandolo per una
successiva messa fuori servizio.
7. Far passare i cavi di rete attraverso il dado girello
e infilarli nella guarnizione. Condurre i connettori
dei cavi di rete verso le apposite prese all’interno
dell’inverter.
8. Spingere la guarnizione nel pressacavo. Accertarsi che i passanti inutilizzati siano chiusi con
tappi ciechi.
9. Serrare manualmente il dado a risvolto del pressacavo.
10. Inserire i cavi di rete nelle prese di rete. L’ordine in questo caso è indifferente.
11. Serrare manualmente il dado girello del pressacavo. In questo modo i cavi di rete vengono
fissati.
12. Abbassare il display e serrare manualmente la relativa vite.
13. Chiudere l’inverter (v. le istruzioni per l’installazione dell’inverter).
14. In un piccolo impianto FV, collegare direttamente al router almeno 1 inverter mediante cavo di
rete in base alla topologia adottata.
15. In un grande impianto FV dotato di Cluster Controller, collegare quest’ultimo alla rete
Speedwire in base alla topologia di rete desiderata (v. le istruzioni per l’installazione di
Cluster Controller).
