5 Collegamento
5.1 Posizione di montaggio e percorso dei cavi

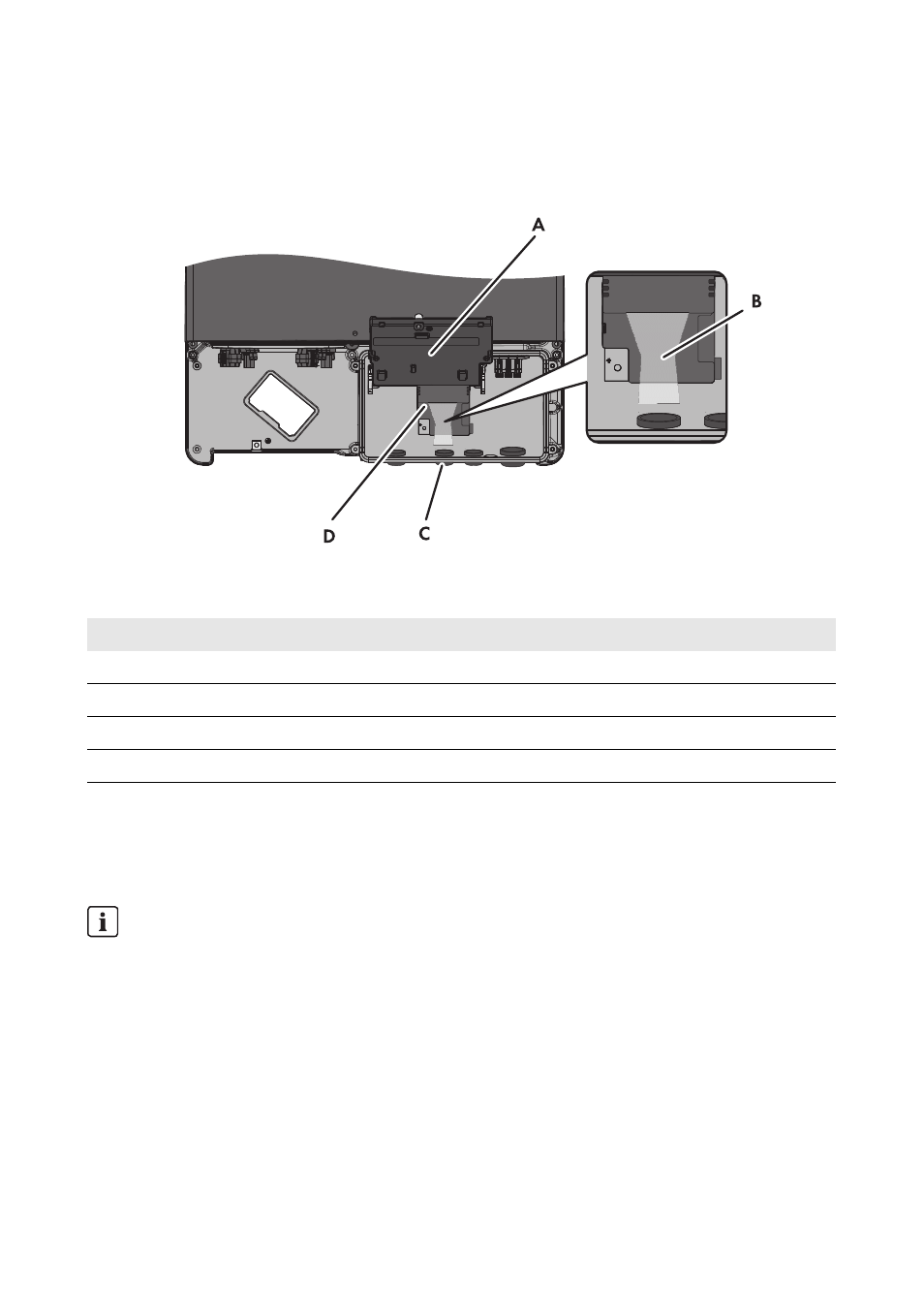

Figura 5: Posizione di montaggio e percorso dei cavi nell’inverter con coperchio inferiore dell‘involucro aperto
e display sollevato
5.2 Requisiti dei cavi e note sulla posa
La lunghezza e la qualità dei cavi influiscono sulla qualità del segnale Speedwire. Rispettare i
seguenti requisiti dei cavi e le note sulla posa.
Posizione Denominazione
A Display sollevato
B Percorso cavi verso le prese di rete
C Apertura sull’involucro dell’inverter con tappo cieco
D Punto di montaggio del modulo dati Speedwire/Webconnect nell’inverter
Anomalia della trasmissione dati dovuta a cavo elettrico non schermato
Durante il funzionamento, i cavi elettrici non schermati producono un campo elettromagnetico
che può disturbare la trasmissione dei dati lungo i cavi di rete.
• Durante la posa dei cavi di rete, rispettare le seguenti distanze minime dai cavi elettrici
non schermati:
– In caso di posa senza distanziatore: almeno 200 mm
– In caso di posa con distanziatore di alluminio: almeno 100 mm
– In caso di posa con distanziatore di acciaio: almeno 50 mm
