5 Collegamento SMA Solar Technology AG
16 SWWEBCONDM-IA-it-16 Istruzioni per l´installazione
Requisiti del cavo:
☐ Resistenza ai raggi UV in caso di posa all’esterno
☐ Numero di coppie di conduttori e sezione degli stessi: almeno 2 x 2 x 0,22 mm
2
o
2 x 2 AWG 24
☐ Diametro esterno del cavo: il diametro esterno massimo del cavo dipende dalla lunghezza del
pressacavo fornito in dotazione.
☐ Categoria cavi: Cat5, Cat5e, Cat6, Cat6a, Cat7
☐ Schermatura: SF/UTP, S/UTP, SF/FTP, S/FTP
☐ Tipo di connettore: RJ45 Cat5, Cat5e, Cat6, Cat6a
☐ Lunghezza dei cavi fra 2 utenti di rete: max 50 m con cavo patch, max 100 m con cavo rigido
SMA Solar Technology AG raccomanda i seguenti tipi di cavi:
• Ambiente esterno: COMCAB-OUTxxx*
• Ambiente interno: COMCAB-INxxx*
I cavi sono disponibili nelle lunghezze xxx = 100 m, 200 m, 500 m e 1 000 m.

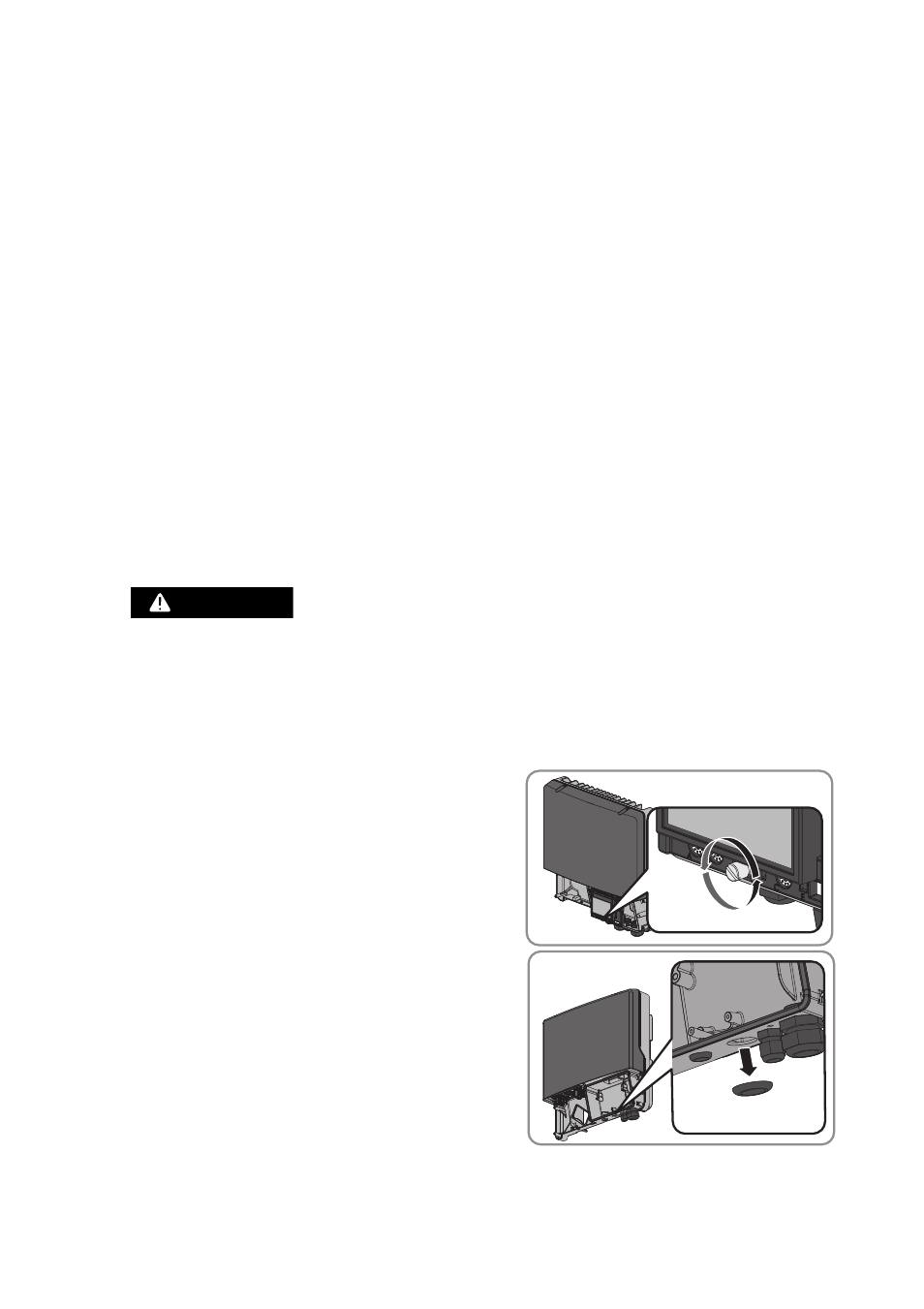

5.3 Montaggio del modulo dati Speedwire/Webconnect
2. Svitare la vite del display in modo da poterlo
sollevare.
3. Sollevare il display finché non scatta in posizione.
4. Rimuovere il tappo cieco premontato estraendolo
dalla seconda apertura da sinistra sull’involucro
dell’inverter e conservarlo per una successiva
messa fuori servizio.
1.
1&3*$0-0
Pericolo di morte per folgorazione all’apertura dell’inverter
Sui componenti dell’inverter sotto tensione sono presenti tensioni elevate. Il contatto con
componenti sotto tensione causa lesioni gravi o mortali.
• Sconnettere l’inverter sul lato CA e CC e aprirlo (v. le istruzioni per l’installazione
dell’inverter). Rispettare il tempo di scarica dei condensatori.
