5.6.2 Collegamento dei conduttori a fibra ottica con le fibre di collegamento

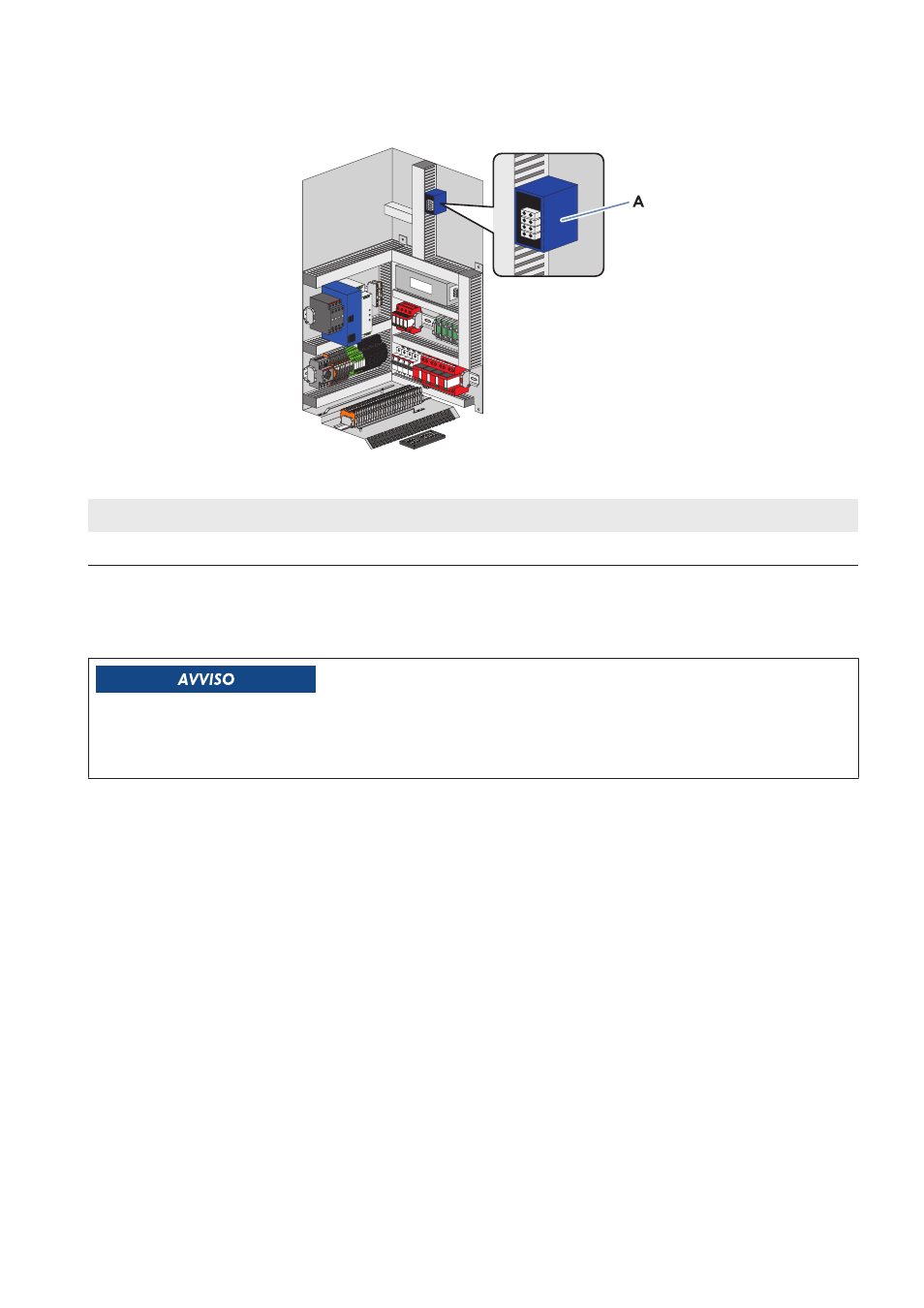

Figura 10: Posizione del box di giunzione
Posizione Denominazione
A Box di giunzione
Requisiti dei conduttori in fibra ottica:
☐ I conduttori a fibra ottica devono essere dotati di fibra multimodale da 50 μm.
☐ I conduttori a fibra ottica devono essere dotati di un connettore SC.
Danneggiamento dei conduttori a fibra ottica se si scende al di sotto dei raggi di curvatura consentiti.
Un’eccessiva curvatura o piegatura danneggia la fibra ottica del conduttore.
• Rispettare i raggi di curvatura minimi dei conduttori a fibra ottica.
Procedura:
1. Smontare le mascherine (v. cap. 7.2.1, pag. 38).
2. Introdurre i conduttori a fibra ottica (v. cap. 7.1, pag. 38).
3. Congiungere i conduttori a fibra ottica nel box di giunzione con le fibre di collegamento.
4. Inserire i connettori SC nel box di giunzione nei connettori SC-P.
5. Fissare i conduttori a fibra ottica con una fascetta serracavo alla sbarra collettrice. In questo modo si assicurano i
conduttori a fibra ottica contro l’estrazione involontaria.
6. Montare le mascherine (v. cap. 7.2.1, pag. 38).
5.6.3 Collegamento del cavo di rete
Requisiti dei cavi di rete:
☐ I cavi di rete devono essere schermati e a coppia ritorta.
☐ I cavi di rete devono soddisfare almeno la categoria 5 (CAT 5).
☐ Lunghezza massima del cavo: 100 m
