5.6 Collegamento del cavo per la comunicazione, la regolazione, la
tensione di alimentazione e il monitoraggio
5.6.1 Collegamento del conduttore a fibra ottica con un connettore SC

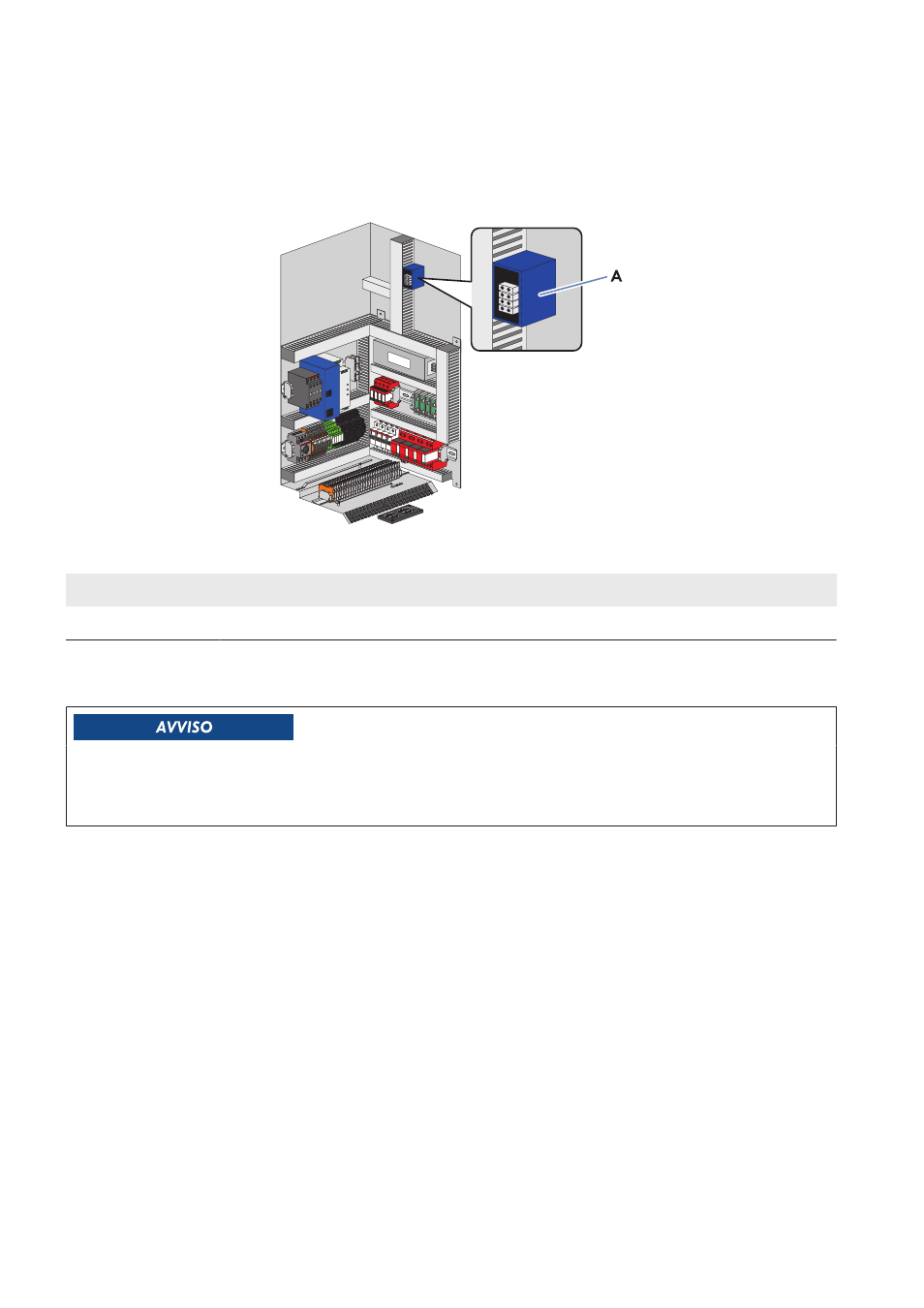

Figura 9: Posizione del box di giunzione
Posizione Denominazione
A Box di giunzione
Materiale aggiuntivo necessario per il montaggio (non compreso nel contenuto della fornitura):
☐ 2 connettori SC
Danneggiamento dei conduttori a fibra ottica se si scende al di sotto dei raggi di curvatura consentiti.
Un’eccessiva curvatura o piegatura danneggia la fibra ottica del conduttore.
• Rispettare i raggi di curvatura minimi dei conduttori a fibra ottica.
Procedura:
1. Smontare le mascherine (v. cap. 7.2.1, pag. 38).
2. Introdurre i conduttori a fibra ottica (v. cap. 7.1, pag. 38).
3. Montare i connettori SC sui conduttori a fibra ottica.
4. Inserire i connettori SC nel box di giunzione nei connettori SC-P.
5. Fissare i conduttori a fibra ottica con una fascetta serracavo alla sbarra collettrice. In questo modo si assicurano i
conduttori a fibra ottica contro l’estrazione involontaria.
6. Montare le mascherine (v. cap. 7.2.1, pag. 38).
