5.5 Installazione del collegamento CA

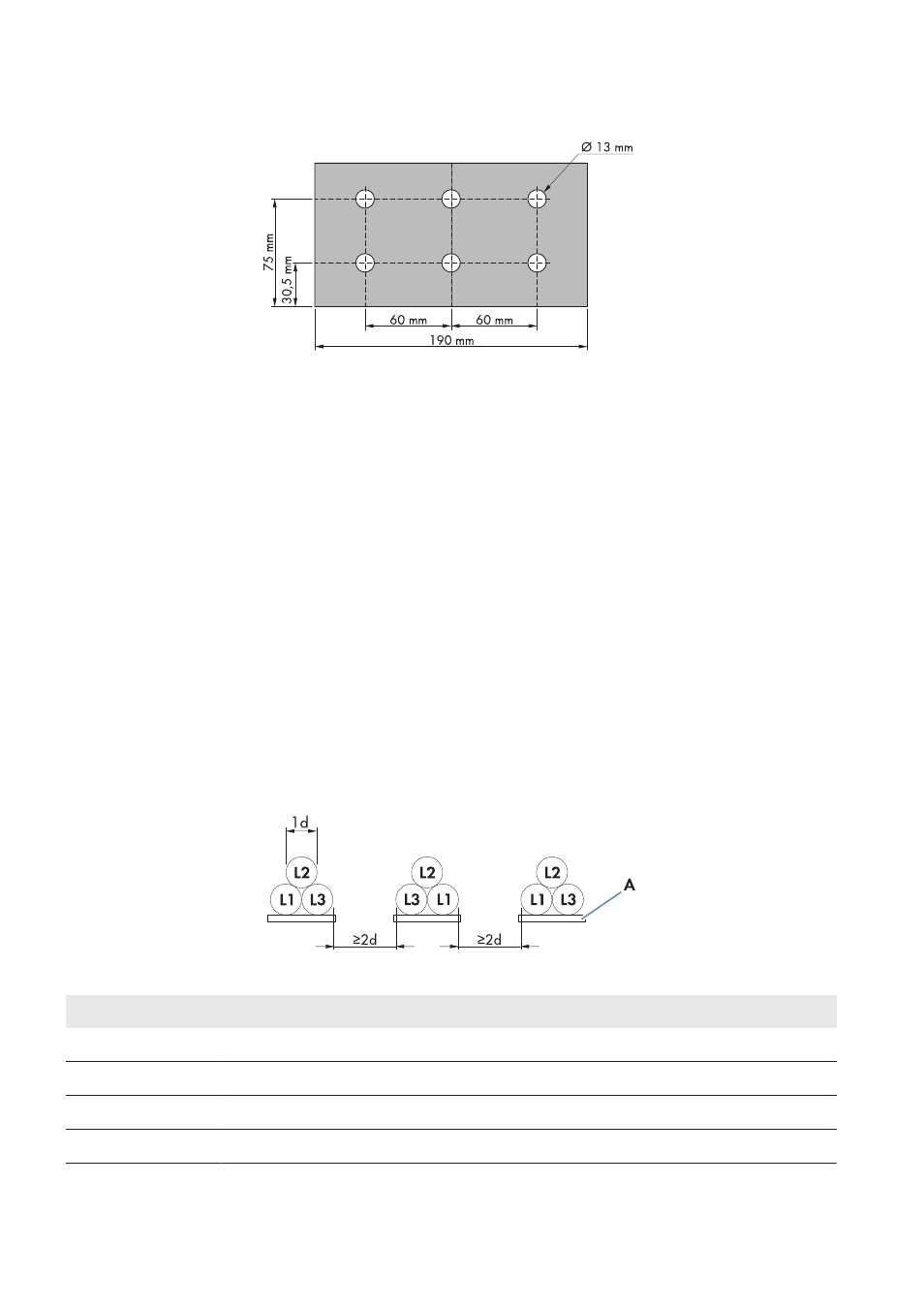

Figura 7: Dimensioni del pannello di connessione CA
Requisiti dei cavi e della posa dei cavi:
☐ I cavi devono essere predisposti per le tensioni massime verso terra.
Il valore massimo delle tensioni verso terra è pari a ±1 600 V.
☐ I cavi devono essere predisposti per il valore massimo effettivo. Il valore massimo effettivo è di: 800 V.
☐ A ogni linguetta di collegamento CA non è possibile collegare più di 4 cavi.
☐ Possono essere utilizzati esclusivamente cavi in rame e alluminio.
☐ Sezione massima dei cavi: 300 mm²
☐ Tutti i cavi dei conduttori esterni devono avere la stessa lunghezza e non possono superare la lunghezza
massima. La lunghezza massima dei cavi è di: 15 m.
☐ I cavi CA devono essere riuniti in fascio in un sistema trifase.
☐ Fra il trasformatore MT e l’inverter devono essere presenti 3 passacavi separati per i cavi CA, ad es. canaline per
cavi.
☐ In ciascuna canalina deve essere posato 1 conduttore esterno L1, L2 e L3. La distanza fra i fasci di cavi deve
essere almeno il doppio del diametro di un cavo. Ciò consente di ridurre l’asimmetria della corrente. Si consiglia
inoltre di disporre le linee fra inverter e trasformatore MT direttamente su un nastro di messa a terra. Questo
accorgimento riduce ulteriormente gli influssi elettromagnetici.
Figura 8: Disposizione dei cavi CA con 3 cavi per ciascun conduttore esterno (esempio)
Posizione Denominazione
L1 Conduttore esterno L1
L2 Conduttore esterno L2
L3 Conduttore esterno L3
A Nastro di messa a terra
