5. Pulire tutte le superfici di contatto nel campo di collegamento con un panno pulito e del detergente a base di
etanolo e non toccarle più dopo la pulizia.
6. Collegare i cavi in base allo schema elettrico. A tal fine servirsi unicamente di viti, rondelle e dadi compresi nel
contenuto della fornitura, assicurandosi che le teste delle viti guardino sempre in avanti.
7. Fissare i cavi alla sbarra collettrice. In questo modo si assicurano i cavi contro l’estrazione involontaria.
8. Montare i coperchi protettivi (v. cap. 7.2.2, pag. 39).
9. Montare le mascherine (v. cap. 7.2.1, pag. 38).
5.4 Installare il collegamento CC
5.4.1 Collegamento del cavo alle linguette di collegamento

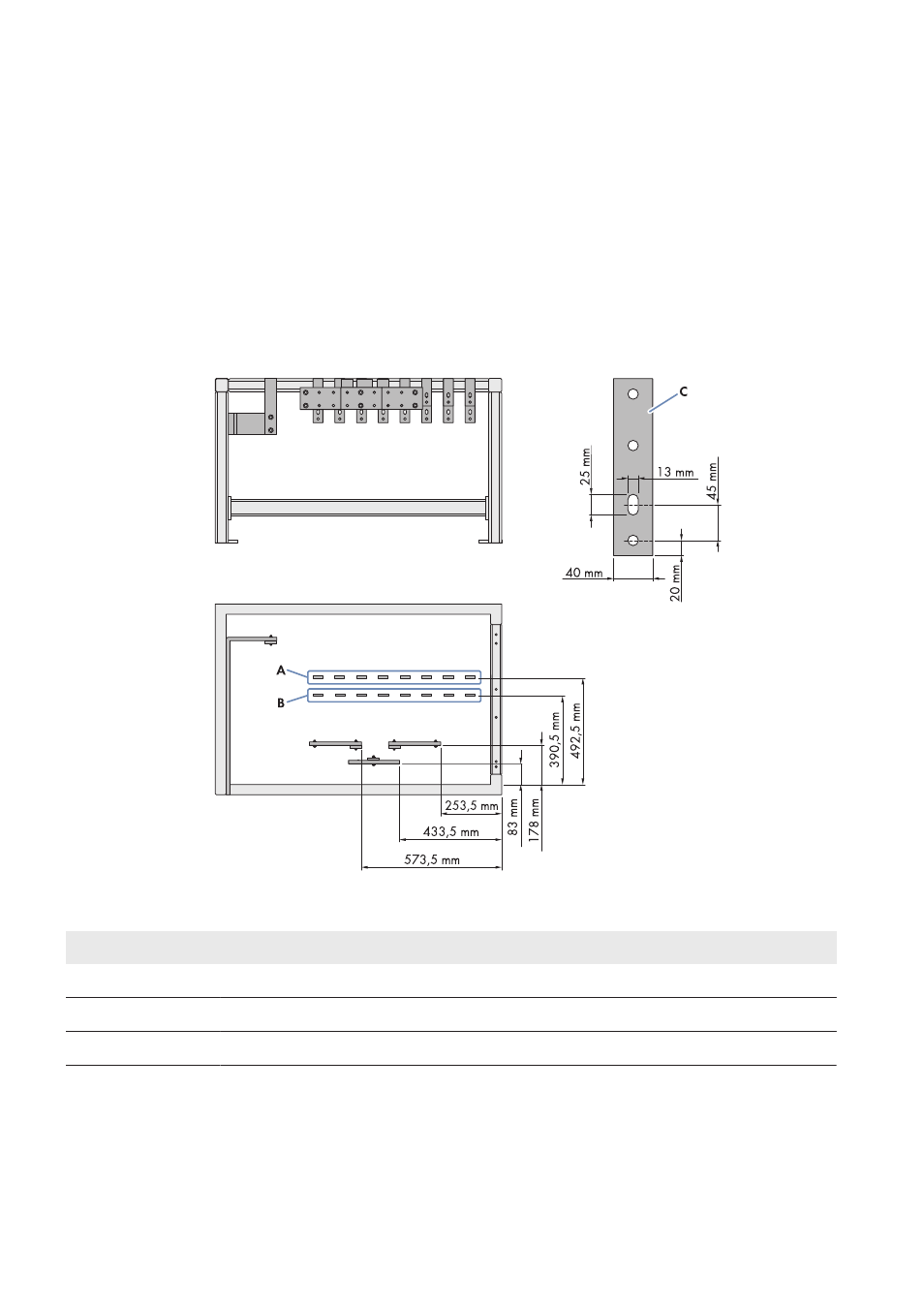

Figura 6: Campo di collegamento per fusibili CC (esempio)
Posizione Denominazione
A Campo di collegamento cavo CC*
B Campo di collegamento cavo CC*
C Linguetta di collegamento CC con dimensioni
* La polarità delle linguette di collegamento è contrassegnata con degli adesivi.
Requisiti dei capicorda:
☐ Possono essere utilizzati esclusivamente capicorda stagnati.
☐ Per il collegamento è possibile utilizzare esclusivamente le viti, i dadi e le rondelle in dotazione.
