5.6 Collegamento del cavo al modulo dati 485

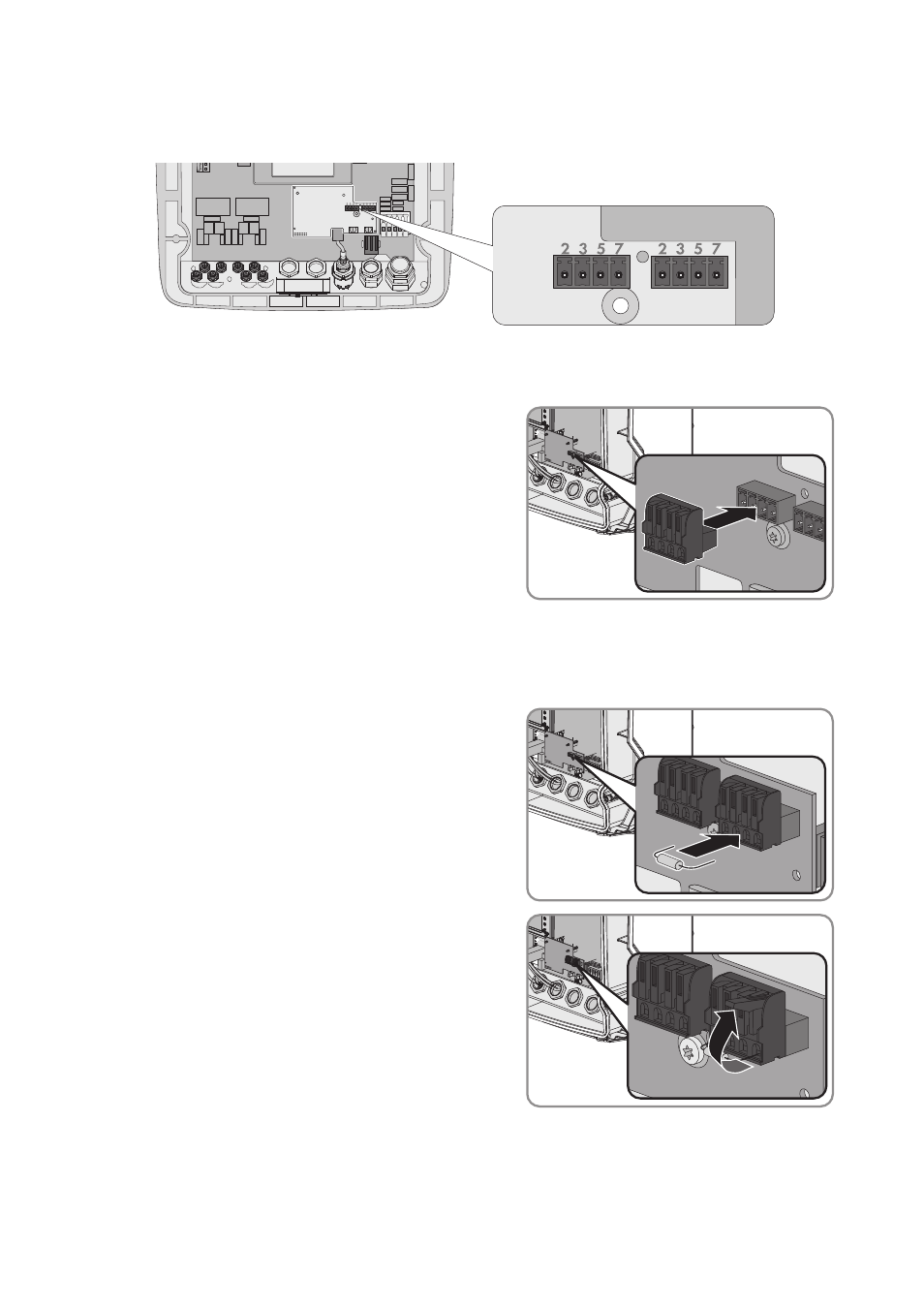

Figura 4: Panoramica del campo di collegamento
Collegare ciascun cavo al modulo dati 485 come descritto di seguito.
1. Inserire una spina a molla in una presa sul modulo
dati 485.
2. Se si desidera collegare 1 cavo, inserire la resistenza terminale:
• Premere verso l'alto le leve dei morsetti 2 e 7 di una spina a molla.
• Piegare verso il basso le estremità della
resistenza terminale e inserire la resistenza
terminale nei morsetti aperti.
• Richiudere le leve.
3. Premere verso l'alto le leve dei morsetti 2, 5 e 7 di
una spina a molla.
