5 Collegamento elettrico SMA Solar Technology AG
14 485BRD-10-IA-it-12 Istruzioni per l’installazione
5.4 Preparazione del cavo
Presupposto:
☐ È necessario soddisfare i requisiti dei cavi (v. descrizione tecnica "RS485-Sistema di
cablaggio").
☐ Diametro del cavo se si utilizza un isolatore passante a un foro: max. 17 mm
☐ Diametro del cavo se si utilizza un isolatore passante a due fori: max. 6,5 mm
A seconda se l'inverter si trova alla fine o al centro del bus di comunicazione, preparare 1 o 2 cavi
come descritto di seguito.
1. Rimuovere 40 mm di guaina all'estremità del cavo da collegare al modulo dati 485.
2. Accorciare la guaina del cavo a 15 mm.

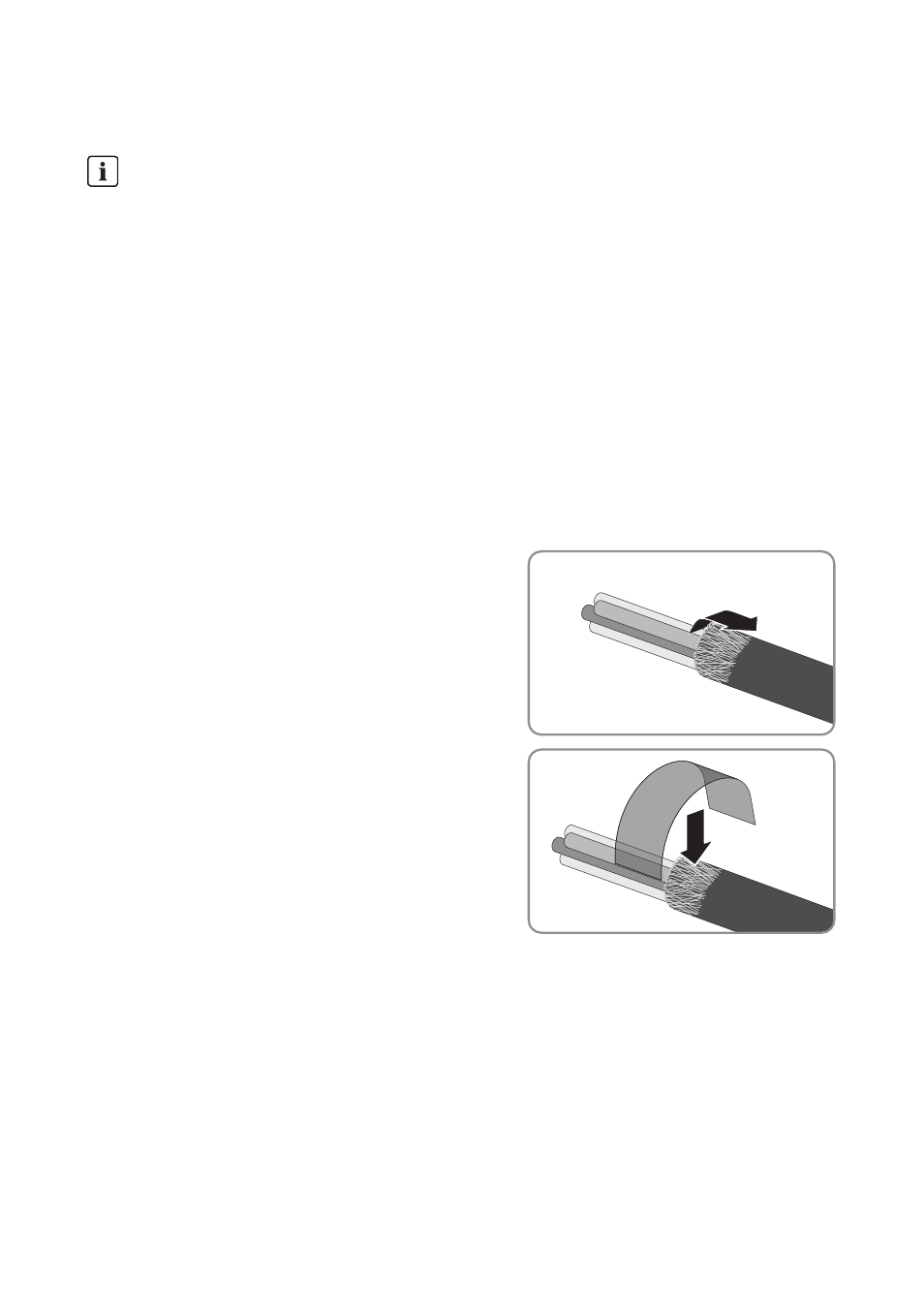

3. Ripiegare la schermatura in eccesso sulla guaina
del cavo.
4. Collegare la guaina del cavo con la lamina in
rame.
5. Spelare 3 conduttori di 6 mm ciascuno. 2 conduttori per la comunicazione devono costituire un
doppino intrecciato.
6. Accorciare tutti gli altri conduttori fino alla schermatura.
Anomalia della trasmissione dati dovuta ai cavi CA
Durante il funzionamento i cavi CA producono un campo elettromagnetico che può disturbare
la comunicazione dell'impianto.
• Non posare i cavi per la comunicazione RS485 insieme ai cavi CA.
