SMA Solar Technology AG 5 Collegamento elettrico
Istruzioni per l’installazione 485BRD-10-IA-it-12 13

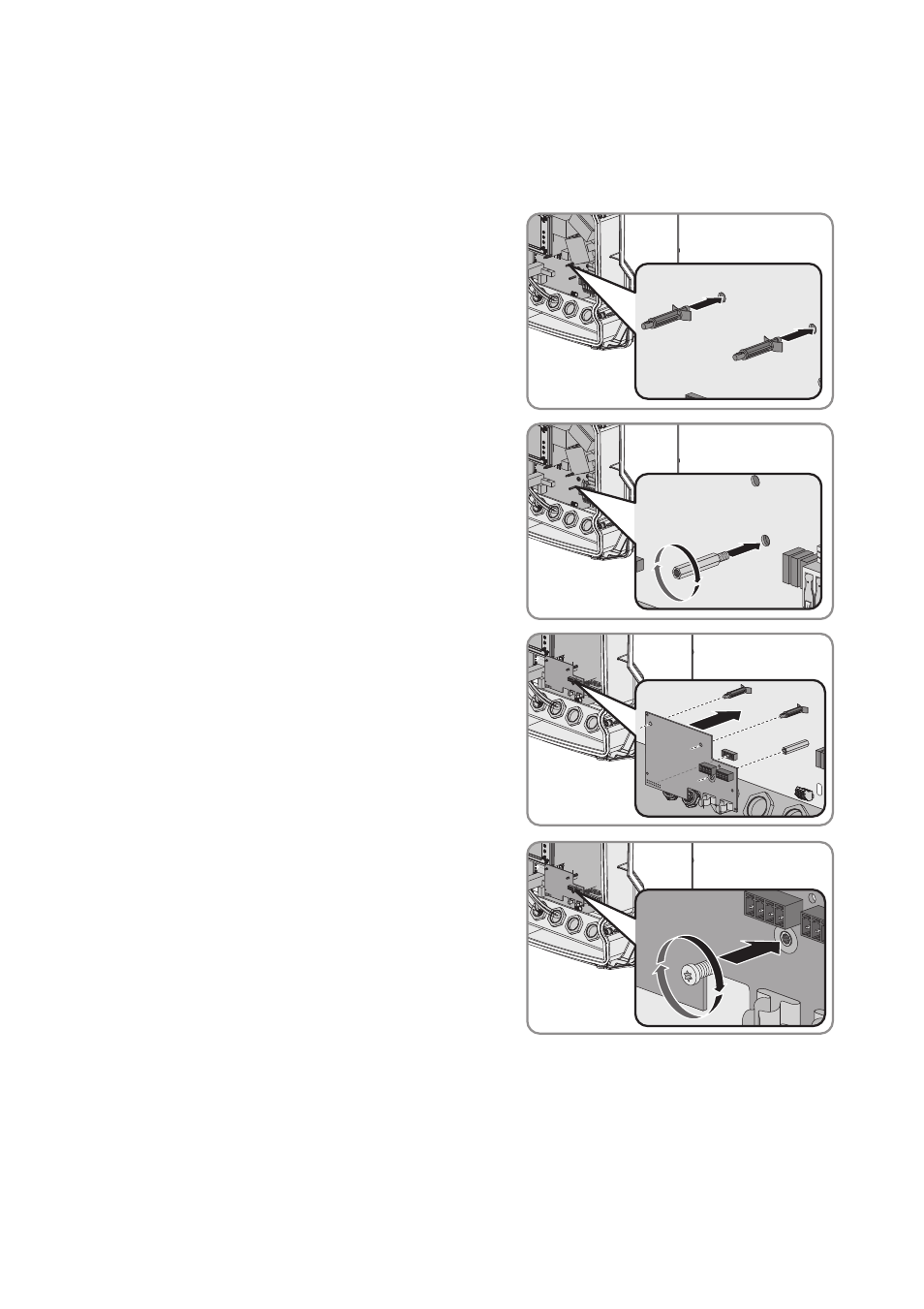

5.3 Montaggio del modulo dati 485 nell'inverter
1. Sconnettere l’inverter sul lato CA e CC e aprirlo (v. le istruzioni per l’installazione dell’inverter).
2. Fissare tutti i distanziatori nell'inverter:
• Inserire i distanziatori in plastica negli appositi
fori.
• Avvitare il distanziatore in metallo nell'apposita
filettatura (coppia: 3,5 Nm ± 0,3 Nm).
3. Inserire il modulo nell’inverter. A tale scopo inserire
il connettore a spina nella presa sulla parte
inferiore del modulo dati 485 e infilare i
distanziatori nel modulo dati 485 attraverso i fori.
☑ Il modulo dati 485 s’innesta a scatto.
4. Fissare il modulo dati 48/5 con la vite M4x10 e un
cacciavite Torx (T 20) (coppia: 3,5 Nm ± 0,3 Nm).
