Pagina 44
2. Determinare l’impostazione dei selettori rotativi per la lingua del display desiderata. Fare
riferimento all’informazione tecnica “Panoramica delle posizioni dei selettori rotativi”,
.

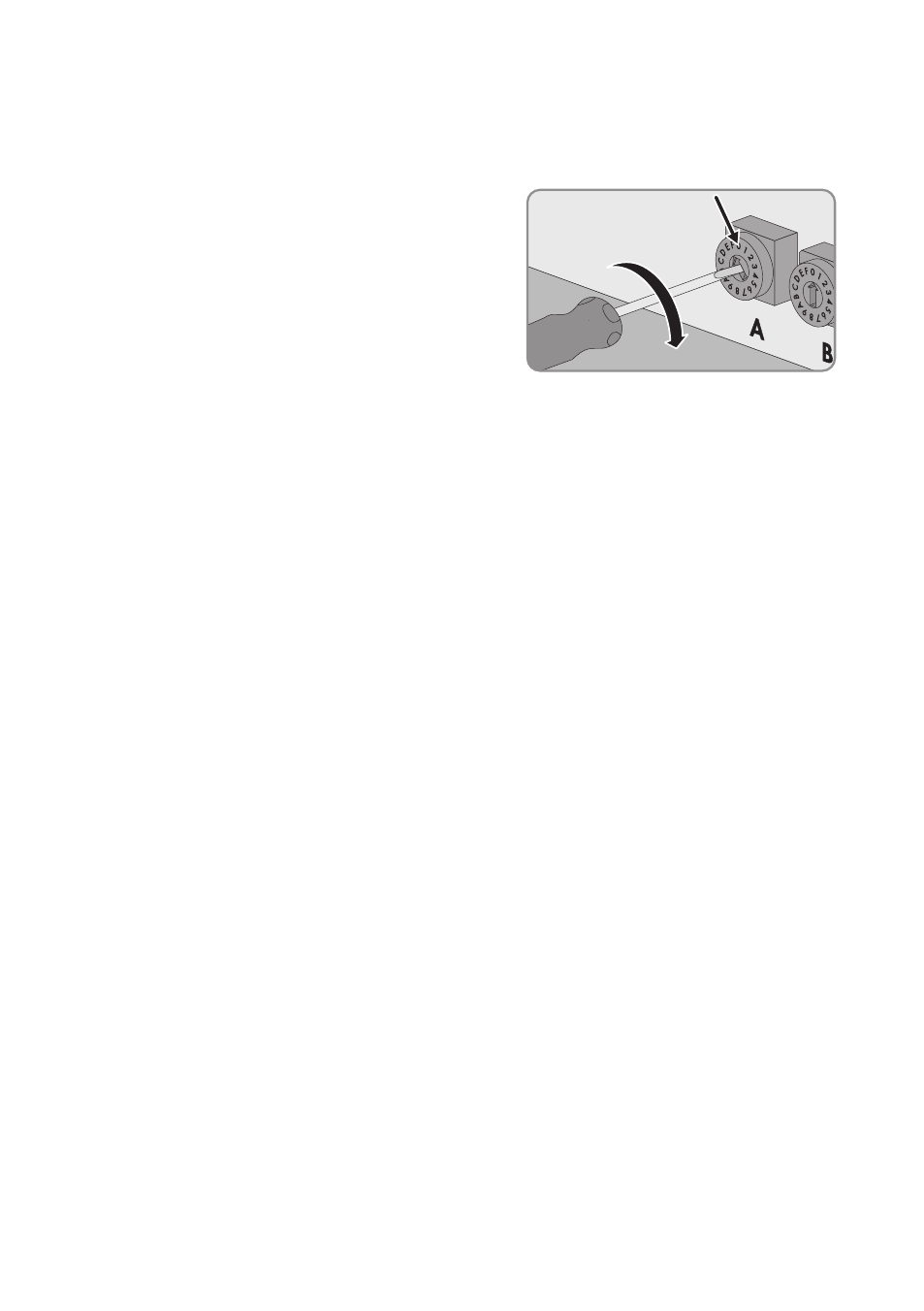

3. Portare il selettore rotativo A sullo 0 utilizzando
un cacciavite a taglio da 2,5 mm. In questo
modo il record di dati nazionali impostato non
viene modificato.
4. Regolare il selettore rotativo B sulla lingua desiderata utilizzando un cacciavite a taglio da
2,5 mm.
5. Rimettere in servizio l’inverter (v. il manuale di servizio, reperibile sul sito
).
☑ L’inverter applica le impostazioni successivamente alla messa in servizio. Questo processo può
durare fino a 5 minuti.
8.3 Collegamento dell’inverter alla rete
Altro materiale necessario (non compreso nel contenuto della fornitura):
☐ 1 controconnettore per presa RJ45 secondo IEC 61076-3-106, variante 4 con chiusura push-
pull
SMA Solar Technology AG raccomanda i set di connettori “STX V4 RJ45” di “Telegärtner” o
“IE-PS-V04P-RJ45-FH” di “Weidmüller”.
☐ 1 cavo di rete
Requisiti dei cavi:
La lunghezza e la qualità dei cavi influiscono sulla qualità del segnale. Rispettare i seguenti requisiti
dei cavi.
☐ Tipo di cavo: 100BaseTx
SMA Solar Technology AG raccomanda i cavi “SMA COMCAB-OUTxxx” per uso outdoor e
“SMA COMCAB-INxxx” per uso indoor, disponibili nelle lunghezze xxx = 100 m, 200 m,
500 m, 1 000 m.
☐ Schermatura: S-FTP o S-STP
☐ Tipo di connettore: RJ45 Cat5, Cat5e, Cat6, Cat6a
☐ Numero di coppie di conduttori e sezione degli stessi: almeno 2 x 2 x 0,22 mm²
☐ Lunghezza massima dei cavi fra 2 utenti di rete con cavo patch: 50 m
☐ Lunghezza massima dei cavi fra 2 utenti di rete con cavo rigido: 100 m
☐ Resistenza ai raggi UV in caso di posa all’esterno
