Posizione Denominazione
D Electronic Solar Switch (ESS)
Assieme ai terminali CC, ESS costituisce un sezionatore di carico CC.
All’interno di ESS è integrata l’antenna Bluetooth.
Se inserito, ESS crea un collegamento conduttivo fra generatore FV e inverter.
Estraendolo, il circuito CC viene interrotto e se si staccano tutti i terminali CC il
generatore FV è completamente sconnesso dall’inverter.
E Coperchio protettivo
F LED
I LED segnalano la condizione di funzionamento dell’inverter (v. cap. 9.2 "Se-
gnali LED”, pag. 51).
G Display
Il display visualizza i dati di funzionamento attuali dell’inverter, nonché gli er-
rori o gli eventi.
H Coperchio dell’involucro
I Viti e rondelle di sicurezza del coperchio dell’involucro

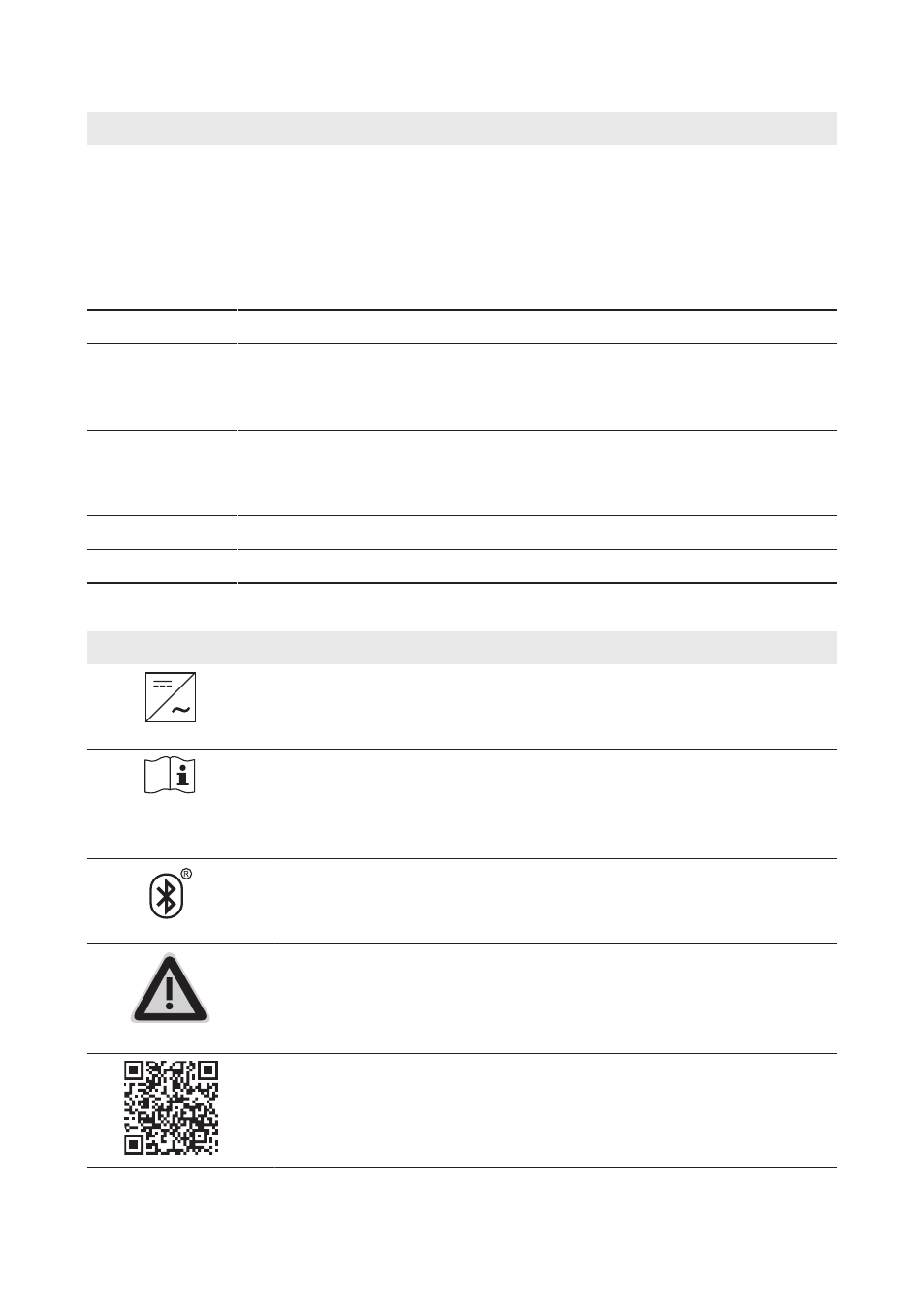

Simboli su inverter, targhetta di identificazione ed ESS
Simbolo Spiegazione
Inverter
Questo simbolo si trova vicino al LED verde, che segnala il funzionamen-
to in immissione dell’inverter.
Osservare la documentazione
Questo simbolo si trova vicino al LED rosso, che segnala un errore (per
informazioni sulla ricerca e la risoluzione degli errori, consultare il ma-
nuale di servizio sul sito www.SMA-Solar.com).
Bluetooth
Questo simbolo si trova vicino al LED blu, che segnala quando la comu-
nicazione Bluetooth è attiva.
Pericolo
Questo simbolo segnala che l’inverter deve essere ulteriormente messo a
terra se a livello locale è richiesta una seconda messa a terra o un colle-
gamento equipotenziale (v. cap. 6.3.3, pag. 29).
QR Code ®
Sul sito www.SMA-Solar.com sono disponibili vari link per ottenere mag-
giori informazioni sull’inverter.
