6.3.3 Messa a terra ulteriore
Se a livello locale è richiesta una seconda messa a terra o un collegamento equipotenziale, è
necessario realizzare una messa a terra aggiuntiva dell’inverter. In questo modo si evita la
formazione di una corrente di contatto in caso di guasto del conduttore di protezione sulla
morsettiera del cavo CA.
Requisito del cavo:
☐ Sezione del cavo di messa a terra: max 16 mm²
Procedura:
1. Rimuovere la guaina isolante dal cavo di messa a terra.

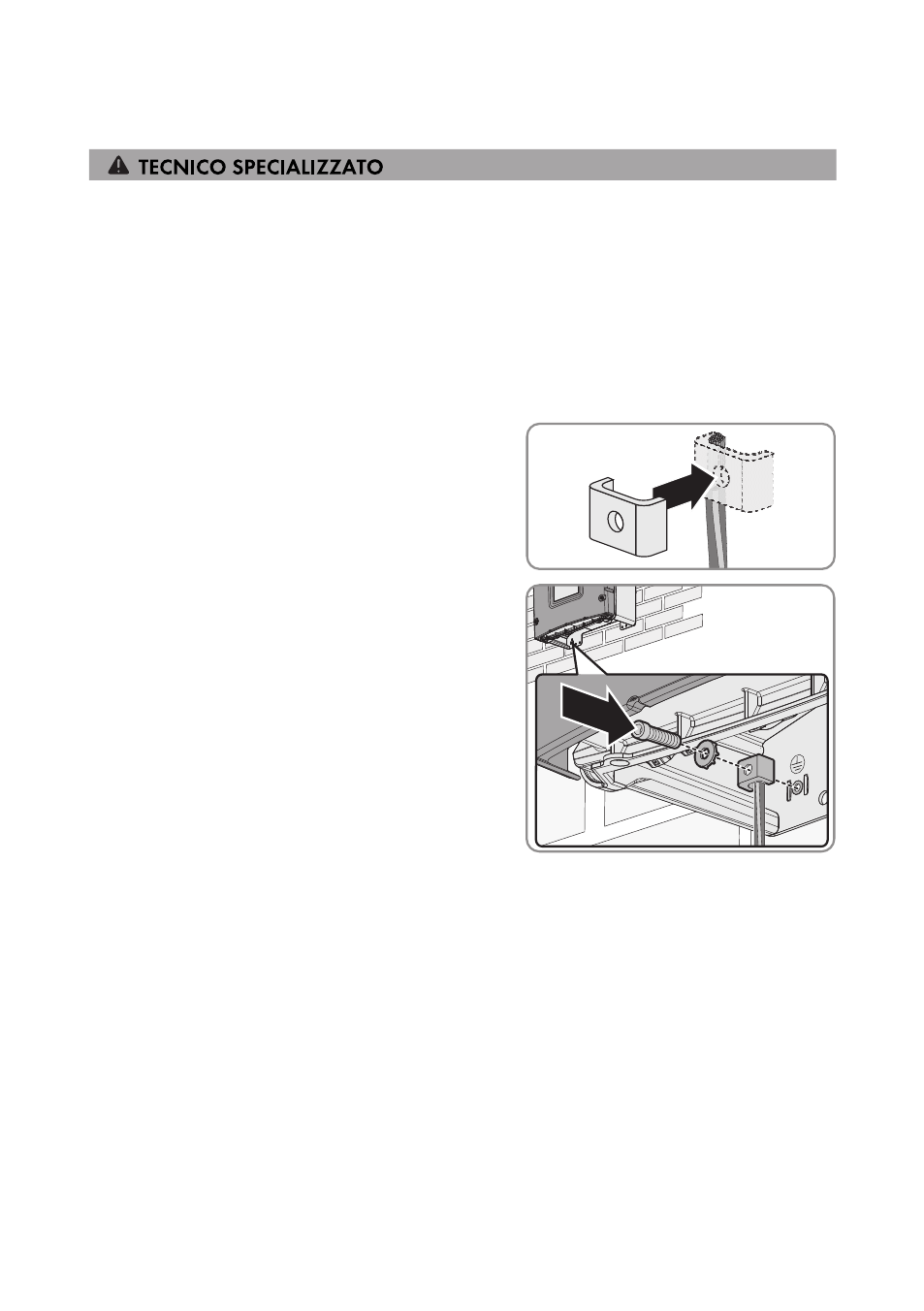

2. Infilare il cavo di messa a terra sopra la staffa di
fissaggio,Infilare il cavo di messa a terra sopra
la staffa di fissaggio, disponendo il cavo a
sinistra.
3. Serrare la staffa di fissaggio con la vite a testa
cilindrica M6x16 e la rondella (coppia: 6 Nm).
I denti della rondella devono essere rivolti verso
la staffa.
6.4 Collegamento CC
6.4.1 Requisiti del collegamento CC
Requisiti dei moduli FV per ciascun ingresso:
☐ Tutti i moduli FV devono essere dello stesso tipo.
☐ Su tutte le stringhe deve essere allacciato lo stesso numero di moduli FV collegati in serie.
☐ Tutti i moduli FV devono avere lo stesso orientamento.
☐ Tutti i moduli FV devono avere la stessa inclinazione.
☐ Deve essere rispettata la corrente d’ingresso massima per stringa e non deve essere superata
la corrente passante dei terminali CC (v. cap. 11 “Dati tecnici”, pag. 55).
☐ Devono essere rispettati i valori limite di tensione d’ingresso e corrente d’ingresso dell’inverter
(v. cap. 11 “Dati tecnici”, pag. 55).
