6.2 Panoramica del campo di collegamento
6.2.1 Vista dal basso

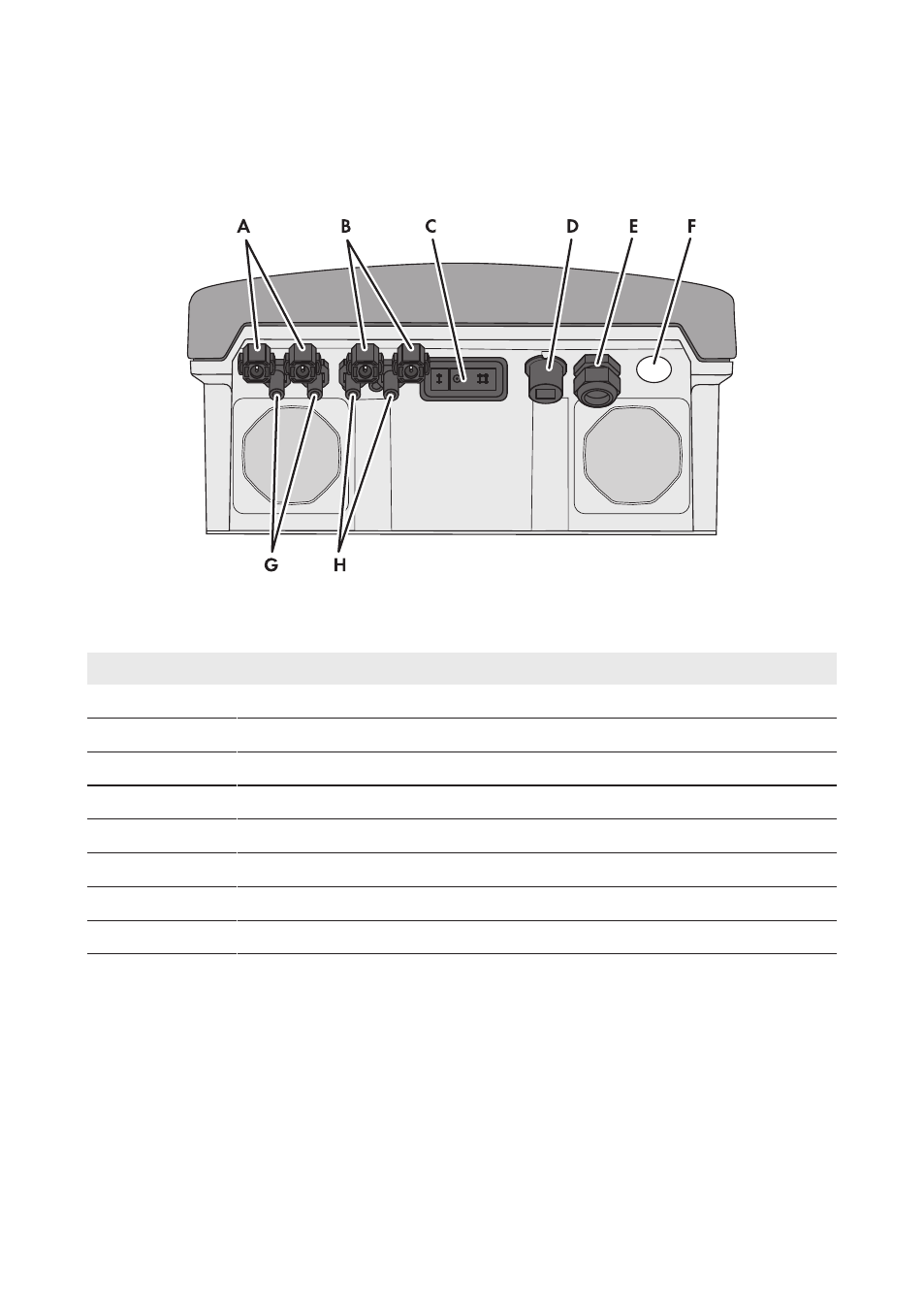

Figura 6: Punti di collegamento e aperture sul fondo dell’inverter
Posizione Denominazione
A Connettore a spina CC positivo, ingresso A per cavi CC positivi
B Connettore a spina CC positivo, ingresso B per cavi CC positivi
C Presa per il collegamento del sezionatore ESS
D Presa con tappo cieco per la presa di rete
E Pressacavo M25 con tappi ciechi per il cavo dati
F Apertura dell’involucro per il cavo CA
G Connettore a spina CC negativo, ingresso A per cavi CC negativi
H Connettore a spina CC negativo, ingresso B per cavi CC negativi
