9.9 Definizione del compor
tament
o nel posizionament
o
della
funzione
PL
ANE
9.9 Definizione del comportamento
nel posizionamento della
funzione PLANE
Panoramica
Indipendentemente dalla funzione PLANE utilizzata per definire il piano
di lavoro orientato, le seguenti funzioni sono sempre disponibili per il
comportamento nel posizionamento:
„
Orientamento automatico
„
Selezione delle possibilità di orientamento alternative
„ Selezione del tipo di conversione

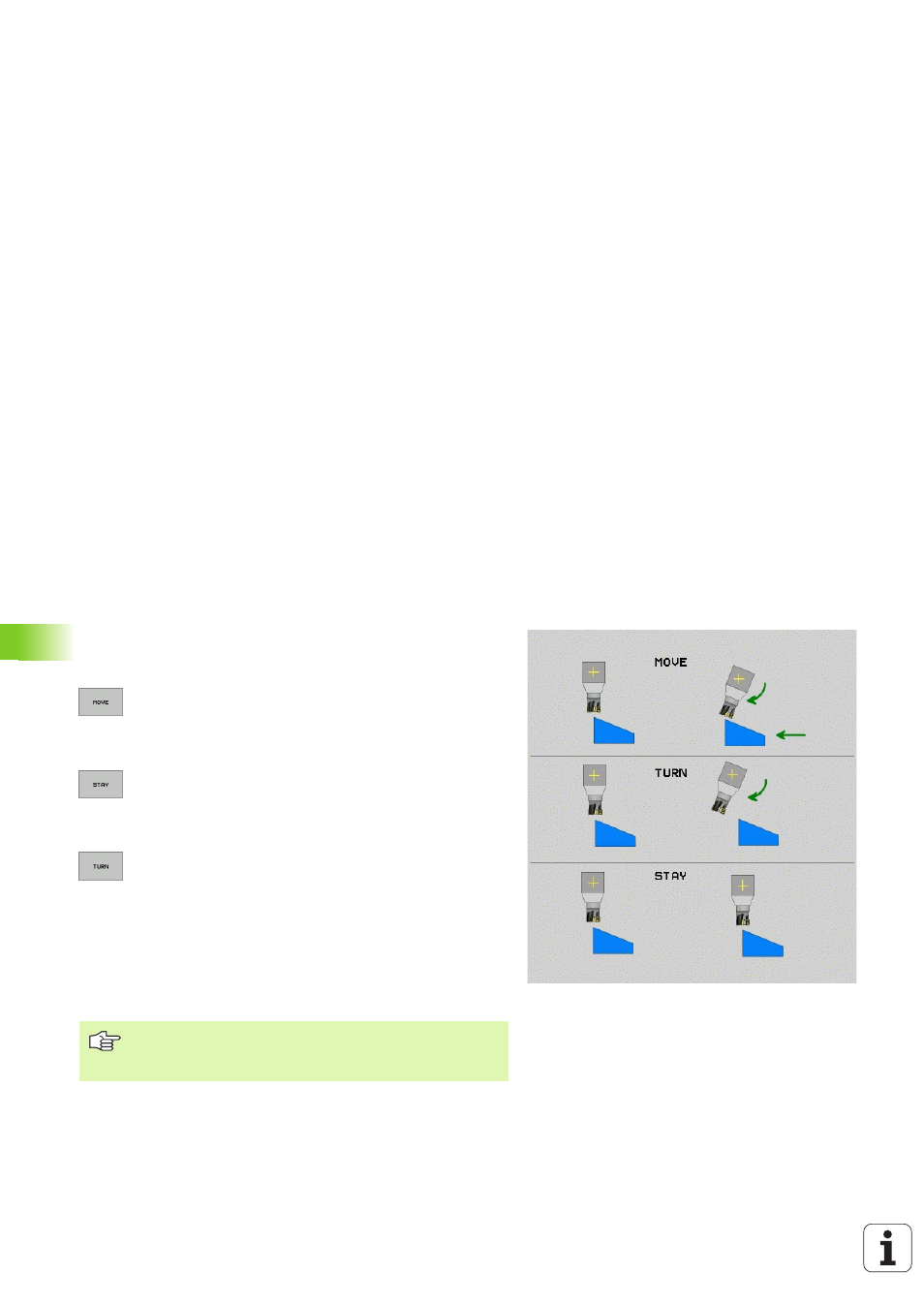

Orientamento automatico:
MOVE/TURN/STAY
(introduzione obbligatoria)
Dopo che tutti i parametri per la definizione del piano sono stati inseriti,
si deve definire il modo in cui gli assi di rotazione si devono orientare
sui valori calcolati:
8 La funzione PLANE deve orientare automaticamente
gli assi di rotazione sui valori calcolati, la posizione
relativa tra pezzo e utensile rimane invariata. Il TNC
esegue un movimento di compensazione negli assi
lineari
8 La funzione PLANE deve orientare automaticamente
gli assi di rotazione sui valori calcolati, vengono
posizionati solo gli assi di rotazione. Il TNC non
esegue alcun movimento di compensazione negli
assi lineari
8 Gli assi di rotazione vengono orientati con un
successivo blocco di posizionamento separato
Se si seleziona l'opzione MOVE (funzione PLANE di orientamento con
movimento di compensazione automatico), si devono ancora definire
i seguenti due parametri Distanza del centro di rotazione dalla
punta utens.
e Avanzamento? F=. Se si seleziona l'opzione TURN
(funzione PLANE di orientamento senza movimento di compensazione
automatico), si deve ancora definire il seguente parametro
Avanzamento? F=
.
Se si impiega la funzione PLANE AXIAL in collegamento con
STAY
, gli assi di rotazione devono essere orientati in un
blocco di posizionamento separato dopo la funzione PLANE.
