HEIDENHAIN iTNC 530 395
8.6 Cicli SL

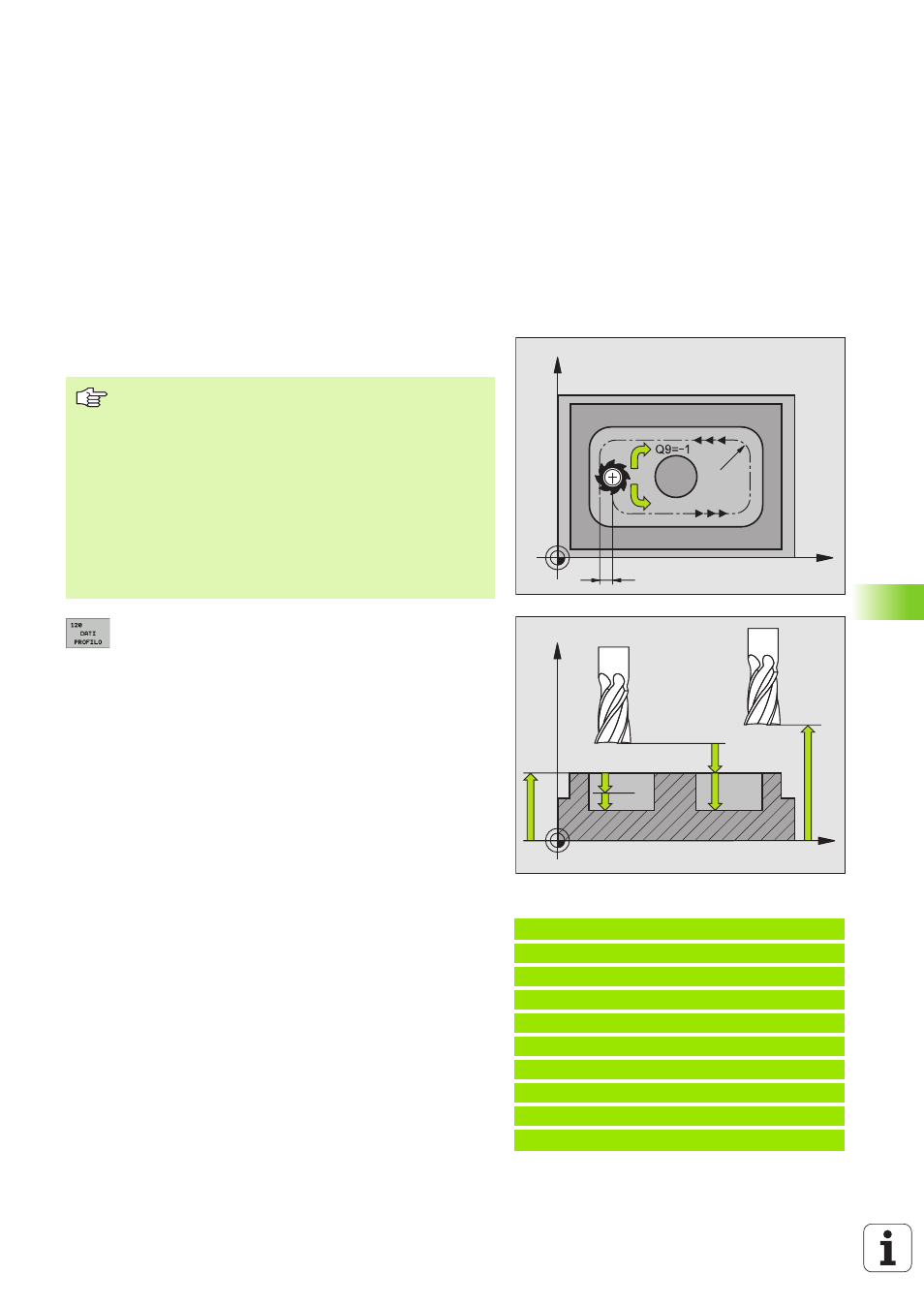

DATI PROFILO (Ciclo G120)
Nel ciclo G120 vengono inserite tutte le informazioni di lavorazione per
i sottoprogrammi di definizione dei segmenti di profilo.
8 PROFONDITA’ DI FRESATURA Q1 (in valore
incrementale): distanza tra la superficie del pezzo e il
fondo della tasca
8 FATTORE DI SOVRAPPOSIZIONE TRAIETTORIE fattore
Q2: Q2 x raggio utensile dà l'accostamento laterale k.
8 SOVRAM. FINITURA LATERALE Q3 (in valore
incrementale): sovrametallo per finitura nel piano di
lavoro.
8 SOVRAM. FINITURA FONDO Q4 (in valore incrementale):
sovrametallo per finitura del fondo.
8 COORD. SUPERFICIE PEZZO Q5 (in valore assoluto):
coordinata della superficie del pezzo
8 DISTANZA DI SICUREZZA Q6 (in valore incrementale):
distanza tra il bordo inferiore dell'utensile e la
superficie del pezzo
8 ALTEZZA DI SICUREZZA Q7 (in valore assoluto): altezza
assoluta che esclude qualsiasi collisione con il pezzo
(per il posizionamento intermedio e il ritiro alla fine del
ciclo)
8 RAGGIO DI ARROTONDAMENTO INTERNO Q8: raggio di
arrotondamento per "spigoli interni"; il valore
programmato si riferisce alla traiettoria del centro
dell'utensile
8 SENSO ROT. ? ORARIO = -1 Q9: direzione della
lavorazione per tasche
„
in senso orario (Q9 = -1 senso discorde per tasca e
isola)
„ in senso antiorario (Q9 = +1 senso concorde per
tasca e isola)
I parametri di lavorazione possono essere controllati ed
eventualmente sovrascritti.
Esempio: Blocchi NC
N57 G120 DATI PROFILO
Q1=-20 ;PROF. FRESATURA
Q2=1 ;SOVRAPP. TRAIETT. UT.
Q3=+0.2 ;SOVRAM. LATERALE
Q4=+0.1 ;SOVRAM. PROFONDITA’
Q5=+30 ;COOR. SUPERF.
Q6=2 ;DIST. DI SICUREZZA
Q7=+80 ;ALTEZZA DI SICUREZZA
Q8=0.5 ;RAGGIO ARROTOND.
Q9=+1 ;SENSO DI ROTAZIONE
X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
Da osservare prima della programmazione
Il ciclo G120 è DEF attivo, cioè il ciclo G120 è attivo dalla sua
definizione nel programma di lavorazione.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo in questione.
I dati di lavorazione definiti nel ciclo G120 valgono anche
per i cicli da G121 a G124.
Utilizzando i cicli SL in programmi con parametri Q, i
parametri da Q1 a Q19 non possono essere utilizzati quali
parametri di programma.
