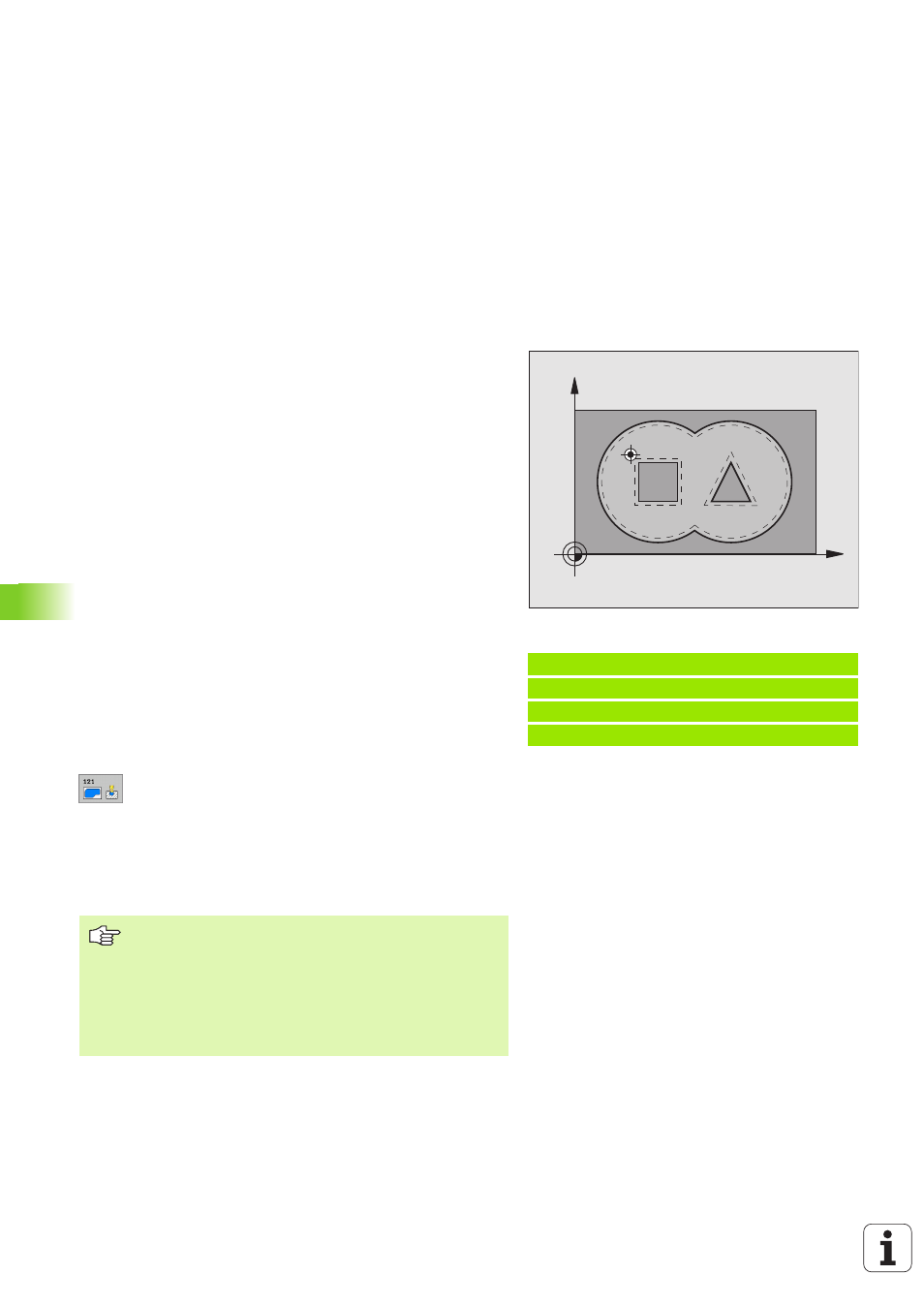

396 8 Programmazione: Cicli
8.6 Cicli SL
FORATURA PRELIMINARE (Ciclo G121)
Svolgimento del ciclo
1 L’utensile penetra con l’AVANZAMENTO F programmato dalla
posizione attuale fino alla prima PROF. DI ACCOSTAMENTO
2 In seguito il TNC riporta l'utensile in rapido alla prima
PROFONDITA' DI ACCOSTAMENTO, ridotta della DISTANZA DI
PREARRESTO t.
3 La DISTANZA DI PREARRESTO viene calcolata automaticamente:
„
PROFONDITÀ DI FORATURA fino a 30 mm: t = 0,6 mm
„ PROFONDITÀ DI FORATURA oltre 30 mm: t = Prof. di foratura/
50
„ DISTANZA massima di PREARRESTO: 7 mm
4 Successivamente l'utensile penetra con l'AVANZAMENTO F
programmato di un'ulteriore PROFONDITÀ DI ACCOSTAMENTO
5 Il TNC ripete questa sequenza (da 1 a 4) fino a raggiungere la
PROFONDITÀ DI FORATURA programmata
6 Trascorsa la SOSTA per la spoglia, il TNC ritira l'utensile in rapido
dal fondo del foro alla posizione di partenza
Impiego
Per i punti di penetrazione il ciclo G121 FORATURA PRELIMINARE
tiene conto del SOVRAMETALLO PER FINITURA LATERALE e del
SOVRAMETALLO PER FINITURA DEL FONDO, nonché del raggio
dell'utensile di svuotamento. I punti di penetrazione sono
contemporaneamente i punti di partenza per lo svuotamento.
8 PROFONDITA’ DI ACCOSTAMENTO Q10 (in valore
incrementale): quota di cui l'utensile viene accostato
di volta in volta (segno con direzione di lavoro negativa
"-")
8 AVANZAMENTO IN PROFONDITA’ Q11: avanzamento di
foratura in mm/min
8 NUMERO UTENSILE SVUOTAMENTO Q13: numero
dell'utensile di svuotamento
Esempio: Blocchi NC
N58 G121 FORATURA PRELIMINARE
Q10=+5 ;PROF. ACCOSTAMENTO
Q11=100 ;AVANZAMENTO PROF.
Q13=1 ;UTENS. SVUOTAMENTO
X
Y
Da osservare prima della programmazione
Per il calcolo dei punti di penetrazione il TNC non tiene
conto del valore delta DR eventualmente programmato nel
blocco T.
Nei punti stretti il TNC potrebbe non essere in grado di
effettuare la foratura preliminare con un utensile più
grande dell'utensile di sgrossatura.
