HEIDENHAIN TNC iTNC 530 247
6
.6 Ge
ner
a
zione di pr
ogr
a
mmi di pr
of
ilo da dati DXF (opzione sof
tw
a
re
)

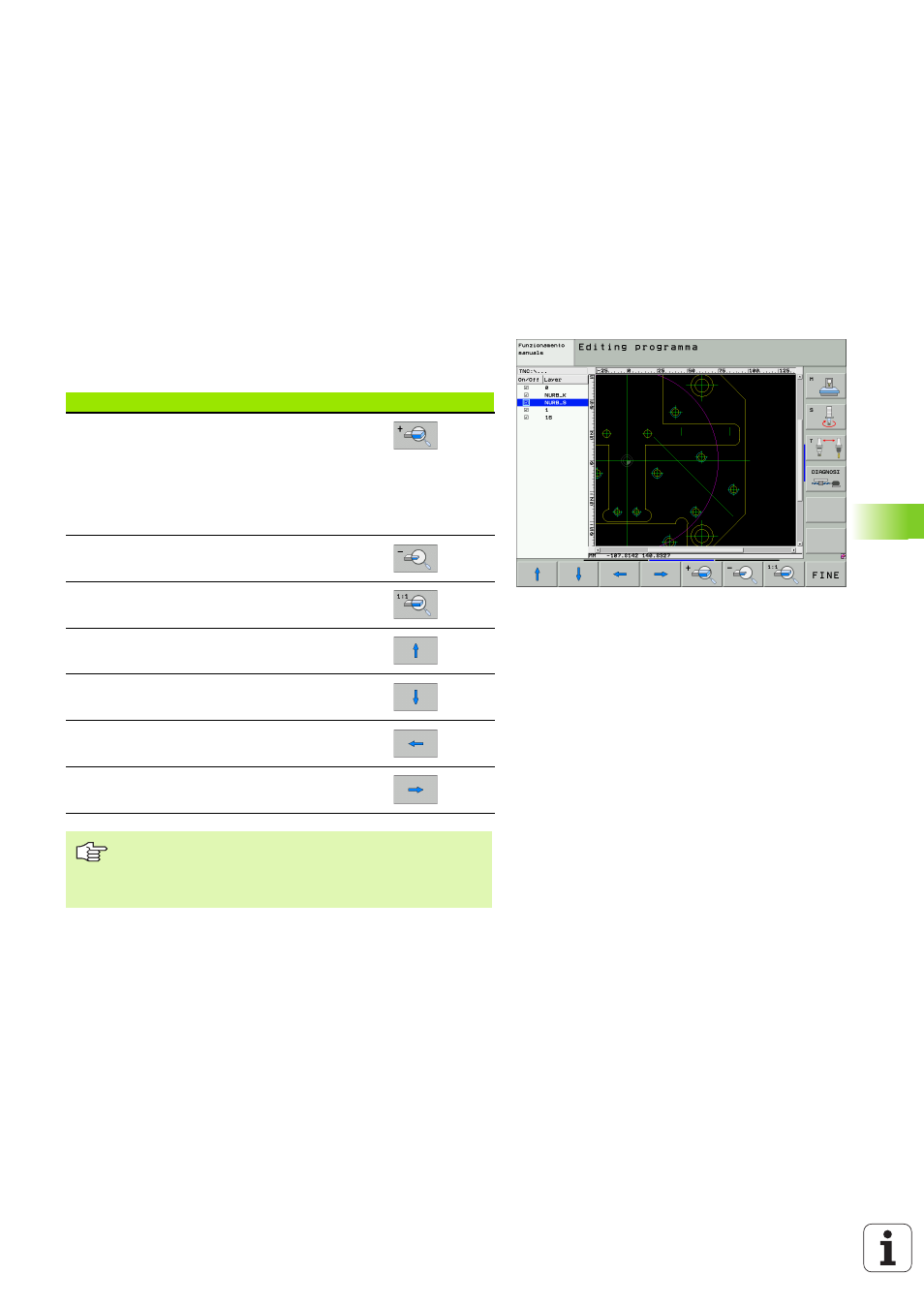

Funzione Zoom
Per riconoscere facilmente anche piccoli dettagli durante la selezione
di profili o di punti, il TNC mette a disposizione una potente funzione
Zoom:
Funzione Softkey
Ingrandimento del pezzo. Il TNC esegue
l’ingrandimento in modo da ingrandire sempre il
centro della sezione attualmente rappresentata.
Event. posizionare con le barre di scorrimento il
disegno nella finestra in modo che il dettaglio
desiderato sia direttamente visibile quando viene
attivato il softkey.
Riduzione del pezzo
Rappresentazione del pezzo in dimensione
originale
Spostamento verso l’alto del campo di zoom
Spostamento verso il basso del campo di zoom
Spostamento verso sinistra del campo di zoom
Spostamento verso destra del campo di zoom
Se si impiega un mouse dotato di rotella, ruotando
quest'ultima si può ingrandire o ridurre. Il centro di zoom
si trova sul punto in cui è posizionato il puntatore del
mouse.
