ARAG Bravo 400S Crop sprayer - Manuale (Pagina 58)

58

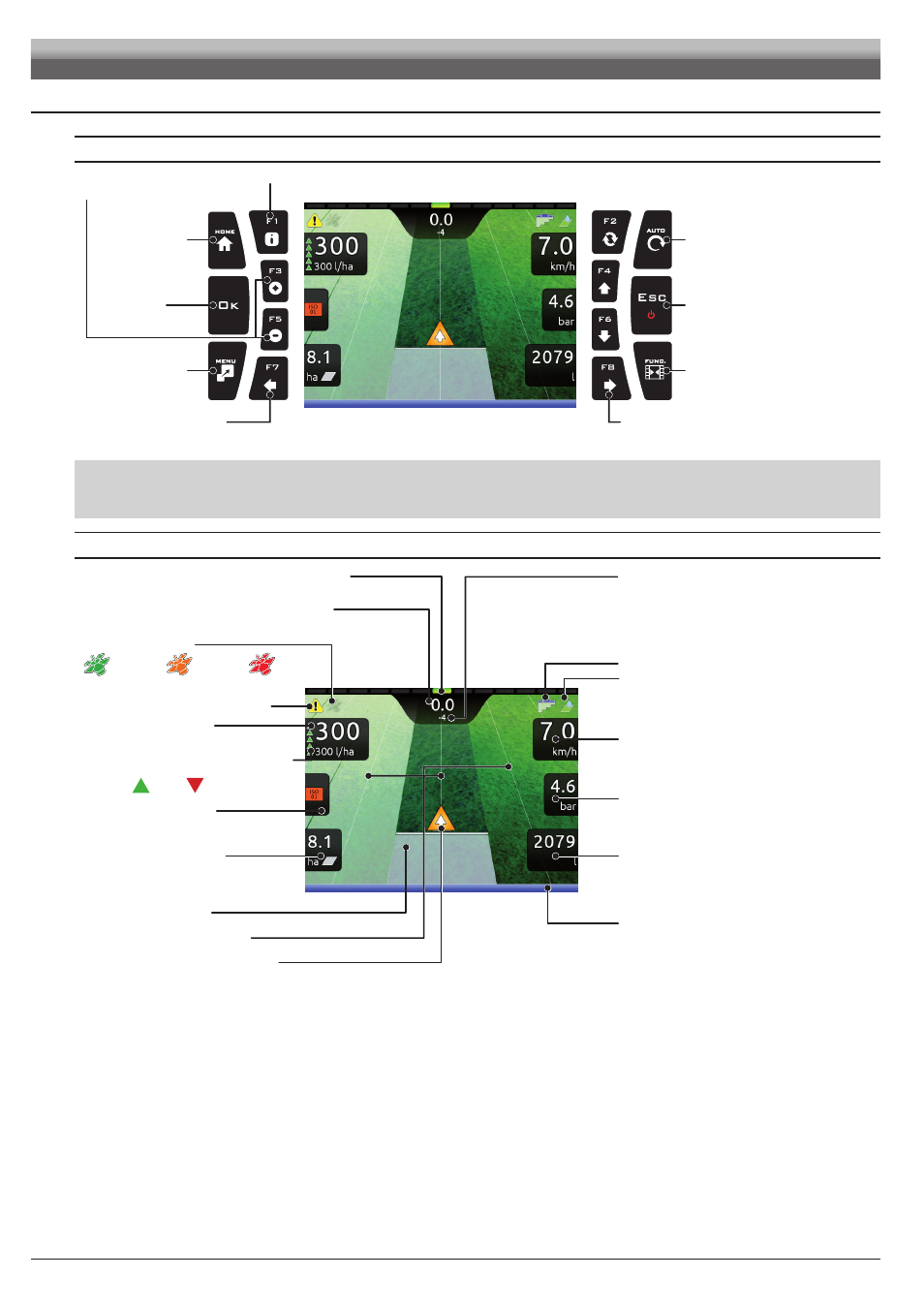

11.4 Schermata di guida
USO DEI TASTI
Passa al menu
“Home”
Tasto
di conferma
Passa al menu
di lavoro
Visualizza il menu
delle funzioni automatiche
Accende / spegne
Interrompe una funzione
Interrompe la modifica di un dato
Sceglie i dati di lavoro
visualizzati sul lato SINISTRO Sceglie i dati di lavoro
visualizzati sul lato DESTRO
Regolazione dello zoom sul display
F3 ( + ) aumenta, F5 ( - ) riduce
Visualizza le informazioni / allarmi di lavoro (par. 14.1)
Attiva / disattiva
la visualizzazione
delle funzioni di lavoro
Fig. 201
F1 ÷ F8 : Tasti funzione contestuali
Eseguono operazioni legate al display visualizzato (regolazione dello zoom nella schermata di guida ecc., Fig. 201)
Quando l'elenco funzioni è visualizzato eseguono specifiche funzioni di lavoro: la funzione di ogni tasto è legata a ciò che compare sul display, perciò l'uso verrà
spiegato durante la descrizione delle procedure.
INDICAZIONI SUL DISPLAY
Qualità segnale GPS:
Gestione delle sezioni (par. 12.5)
Regolazione della distribuzione (par. 12.2)
Scostamento: distanza tra la posizione del trattore
e la traccia da seguire
Distribuzione istantanea /
Dosaggio impostato /
Portata istantanea
Variazione percentuale della distribuzione
Ogni simbolo corrisponde a una variazione
del 10%:
+ 10% - 10% (max. ± 50%)
Numero di passata: la linea di riferimento è la
numero 0, le tracce a sinistra sono negative mentre
quelle a destra sono positive.
Posizione della macchina
Tracce di riferimento
Area trattata
Velocità /
Livello cisterna
Allarme attivo
(Premete
F1 per i dettagli, par. 14.1)
Ugelli in uso /
Direzione
Pressione /
Autonomia
Area applicata /
RPM Quantità distribuita /
Area calcolata
Stato delle funzioni automatiche:
Barra di irrorazione (par. 12.4)
Barra led: rappresentazione grafica dello scostamento
Segnale
DGPS Segnale
GPS Dati
non validi
Fig. 202
USO
