13

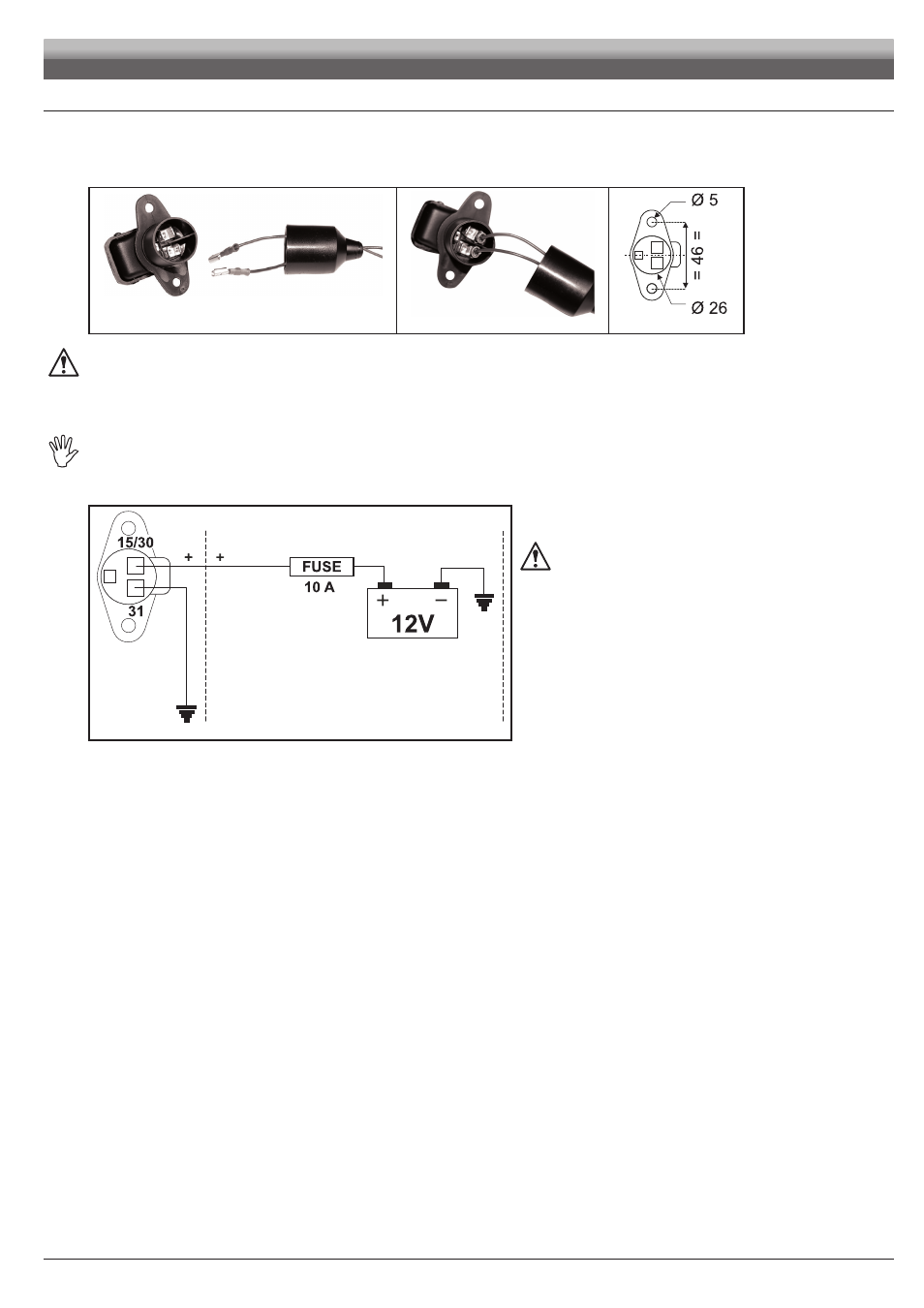

6.8 Collegamento dell’alimentazione
All’interno della confezione trovate il connettore di alimentazione (componente 7 , Fig. 1) da collegare alla batteria della macchina agricola;
in Fig. 18 è riportata la dima di foratura del connettore di alimentazione.
Collegate il connettore di alimentazione ai fili della batteria utilizzando due faston da 6 mm, come indicato nelle Fig. 16 e Fig. 17.
Utilizzate il cavo che trovate nella confezione (posizione
3c , Fig. 1) per collegare il computer all’alimentazione.
Fig. 16 Fig. 17 Fig. 18
ATTENZIONE:
Per non incorrere nel rischio di cortocircuiti, non collegate i cavi di alimentazione alla batteria prima di aver completato l’installazione.
Prima di alimentare il computer ed il gruppo di comando assicuratevi che la tensione di batteria sia corretta (12 Vdc).
Bravo 400S viene alimentato direttamente dalla batteria della macchina agricola (12 Vdc): l'accensione deve essere eseguita SEMPRE dal monitor;
in seguito ricordatevi di spegnerlo utilizzando l'apposito tasto sul pannello di comando.
L'accensione prolungata del Bravo 400S a macchina spenta può scaricare la batteria del trattore: in caso di soste prolungate
della macchina a motore spento, assicuratevi di avere spento il computer.
La fonte di alimentazione deve essere collegata come indicato in Fig. 19: il computer deve essere collegato direttamente alla batteria della macchina
agricola. NON collegate il computer sotto chiave (15/54).
Fig. 19
ATTENZIONE:
• Il circuito di alimentazione deve SEMPRE essere protetto tramite
un fusibile da 10 Ampere di tipo automobilistico.
• Tutti i collegamenti alla batteria devono essere fatti utilizzando
cavi di sezione minima pari a 2,5 mm
2 .
Per non incorrere nel rischio di cortocircuiti, non collegate il
connettore del cavo di alimentazione prima di aver completato
l’installazione.
• Utilizzate cavi intestati con capicorda adeguati per garantire la
corretta connessione di ogni singolo filo.
INSTALLAZIONE
