10
6.3
Collegamento dell'unità decentrata
Collegate i cablaggi come indicato al par. 5.2; ognuno deve essere collegato alla rispettiva presa sull'unità decentrata.
Se l'inserimento risulta difficoltoso, non forzate e verificate la posizione indicata.

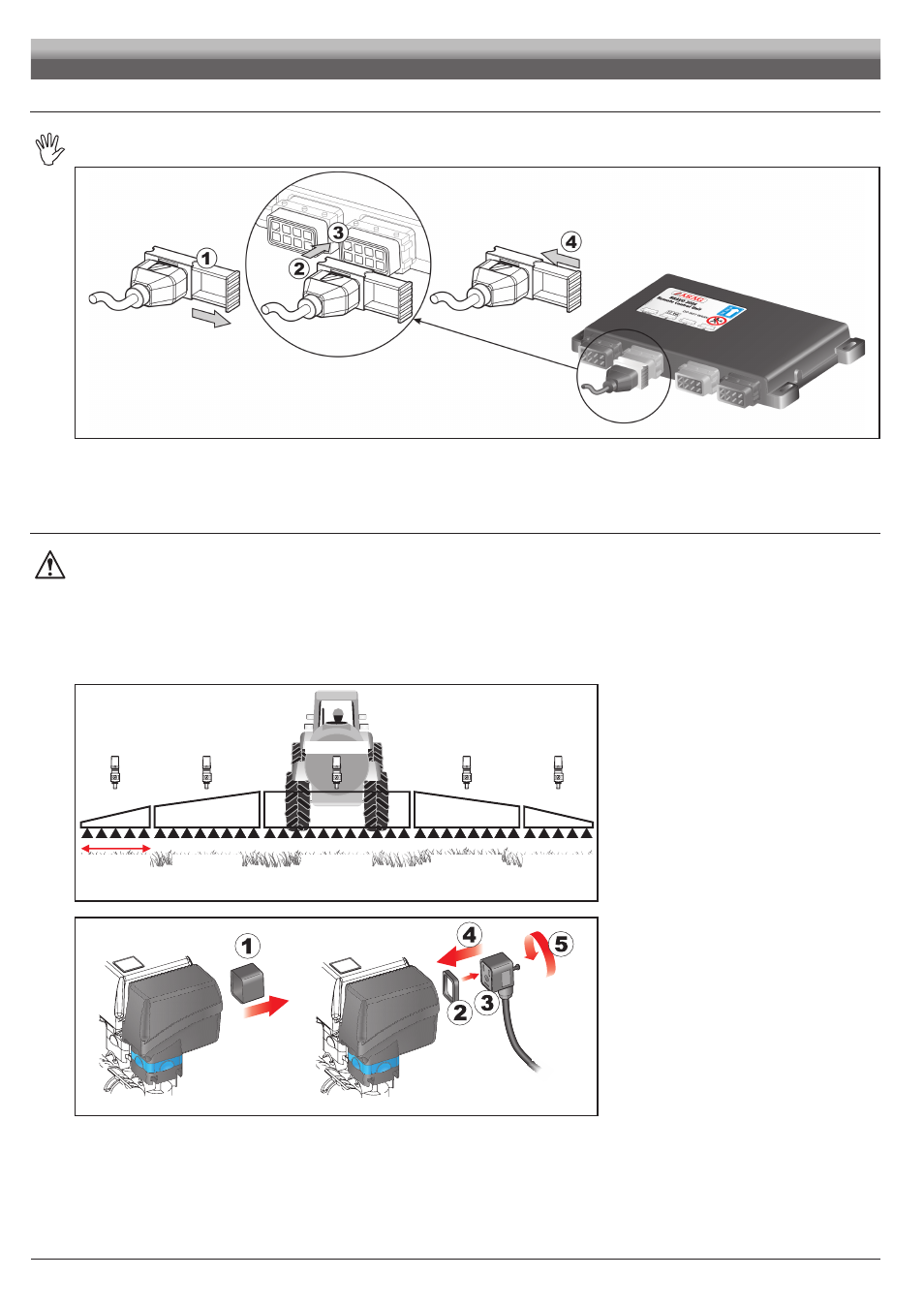

Fig. 10
• Aprite la slitta del connettore (
1
, Fig. 10).
• Posizionate il connettore (
2
) inserendolo sulla presa (
3
) quindi premete:
fate attenzione, durante l’inserimento, a non piegare i contatti elettrici.
• Chiudete la slitta (
4
) fino al completo serraggio.
6.4
Collegamento delle valvole del gruppo di comando
•
Il computer a comando sequenziale funziona solamente se collegato a valvole del tipo a 3 fili.
• Utilizzate valvole ARAG: nel caso di danni provocati dall’utilizzo di valvole non idonee o comunque non di produzione ARAG si
intende automaticamente risolta ogni forma di garanzia.
ARAG non risponde per danni alle apparecchiature, a persone o animali causati da quanto descritto in precedenza.
• Tutti i connettori di collegamento alle valvole devono essere forniti della guarnizione di tenuta prima di procedere al
collegamento (Fig. 12).
• Verificate il corretto posizionamento della guarnizione di tenuta per evitare infiltrazioni di acqua durante l’utilizzo del gruppo di
comando.
Sezione
di barra 1
Sezione
di barra 2
Sezione
di barra 3
Sezione
di barra 4
Sezione
di barra 5
Valvola 1
Valvola 2
Valvola 3
Valvola 4
Valvola 5
Fig. 11
Il connettore 1 deve pilotare la valvola che a sua
volta è collegata alla sezione di barra 1; di seguito
tutte le altre.
Collegate il "connettore 1" alla "valvola 1", e di
seguito gli altri connettori, con i numeri crescenti
da sinistra verso destra:
la sezione di barra 1 è
quella più a sinistra guardando la macchina da
dietro (Fig. 11).
Fig. 12
Fissate i connettori alle rispettive valvole secondo le
sigle riportate nello schema generale di montaggio
dell’impianto in vostro possesso
(par. 5.1 Composizione consigliata dell'impianto)
• Togliete il cappuccio di protezione (
1, Fig. 12) dalla
valvola elettrica.
• Posizionate la guarnizione (
2) imboccandola
sul connettore (
3) quindi collegate il connettore
premendolo a fondo (
4): fate attenzione, durante
l’inserimento, a non piegare i contatti elettrici
sulla valvola.
• Avvitare la vite (
5) fino al completo serraggio.
INSTALLAZIONE
