INSTALLAZIONE
6.5 Collegamento delle valvole idrauliche
Fig. 13
Bravo 400S è in grado di pilotare fino a 9 funzioni idrauliche per mezzo di valvole a doppio effetto.
Fissate i connettori alle rispettive valvole secondo le sigle riportate nello schema generale di montaggio dell’impianto
in vostro possesso (par. 5.1).

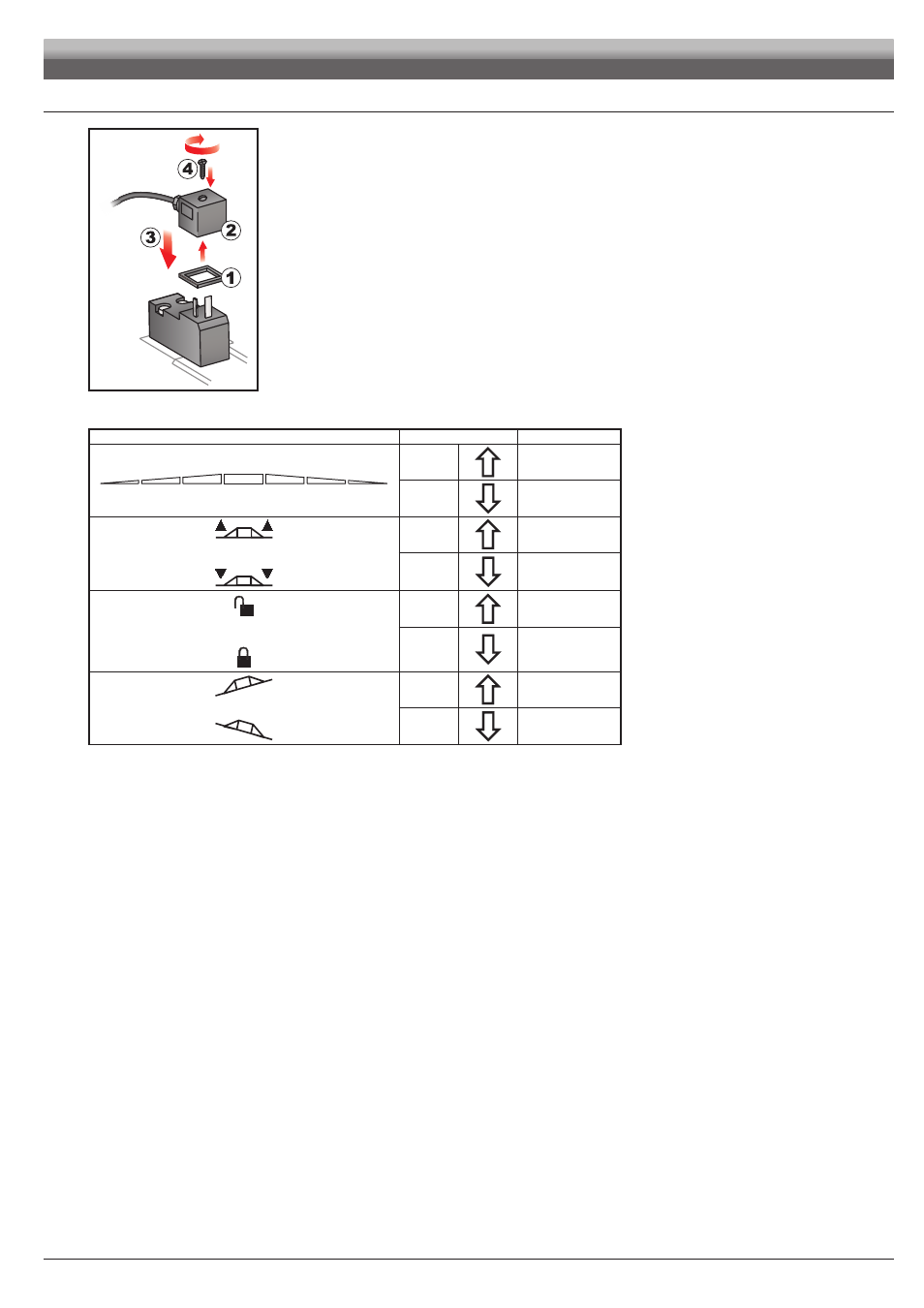

• Posizionate la guarnizione ( 1 ) imboccandola sul connettore ( 2 ) quindi collegate il connettore premendolo a fondo ( 3 ):
fate attenzione, durante l'inserimento, a non piegare i contatti elettrici sulla valvola.
• Inserite la vite nel connettore ed avvitatela (
4 ) fino al completo serraggio.
Di seguito viene riportata la funzione di utilizzo dei deviatori posti sul pannello di comando delle funzioni idrauliche.
• Collegate il connettore marcato "DD" alla valvola pilota, e di seguito gli altri connettori, come indicato in tabella:
COMANDO MOVIMENTO CONNETTORE
Movimento sezione
1 - 2 - 3 - 4 - 5 - 6
Apertura 1 ÷ 6 A
Chiusura 1 ÷ 6 C
Altezza barra
Apertura AA
Chiusura AC
Bloccaggio barra
Apertura BA
Chiusura BC
Livellamento barra
Apertura CA
Chiusura CC
