9. Dopo che il sigillante sulla base si é indurito, versate 71ml (2.4 fl.
oz.) di glicole propilene dentro la base. Non fate traboccare il liqui-
do. Accertativi di seguire le istruzioni del produttore per l’uso.
10.Con l’indicatore d’angolo verso il lato della chiglia, fissate l’assie-
me di trasduttore entro la base (vedi la Figura 8). (Le protuberanze
nell’anello di fissaggio si incastrano nelle tacche della base.) Pre-
mete e ruotate in senso orario fino a che non é collocato. Quando il
trasduttore é installato correttamene, la sua parte superiore sarà in
una posizione orizzontale. Se l’angolo di deadrise é basso, il tra-
sduttore può sembrare di essere in una posizione orizzontale an-
che e non lo é. Usare una livella per verificare l’installazione.
Instradamento e Connessione Cavi
ATTENZIONE: Nel caso in cui il trasduttore é dotato di un morset-
to, non rimuovetelo anche se la rimozione potrebbe facilitare l’in-
stradamento dei cavi. Se il cavo deve essere tagliato e
impiombato, utilizzate la Scatola di Giunzione N.33-035 della Air-
mar, che é protetta contro gli spruzzi, e seguite le istruzioni del
produttore. Rimuovere il morsetto impermeabile o tagliare il cavo,
salvo quando utilizzando una scatola di giunzione a tenuta d’ac-
qua, renderà la garanzia non valida.
1. Stendete il cavo fino all’ecosonda facendo attenzione a non ta-
gliarne la guaina nel passarlo attraverso la paratia e altre parti
dell’imbarcazione. Utilizzate anelli passacavi per impedire sfre-
gamento. Per diminuire l’interferenza elettrica, separate il cavo
del trasduttore dal complesso degli altri fili elettrici e dalle sor-
genti di rumore elettrico. Nel caso in cui la lunghezza di qualsiasi
cavo sia eccessiva, avvolgetelo a spirale e fissatelo sul posto
con fascette per cavi in modo da evitare che si danneggi.
NOTA: Alcuni trasduttori sono dotati di un cavo corto, con una
lunghezza di circa 1metro (3'), e di un cavo di prolungamento.
Assicuratevi che i connettori accoppiati a 3 spinotti sono
collocati ben sopra l’altezza della sentina. Per facilitare tale
operazione, utilizzate uno dei due morsetti serrafilo forniti in cia-
scun lato del connettore.
2. Fate riferimento al manuale dello strumento per collegare il tra-
sduttore con lo strumento.
Installazione in uno scafo in vetroresina riempito.
Un’installazione in uno scafo in vetroresina riempita presenta del-
le difficoltà. L’oggettivo é quello di fissare la base alla superficie
interna dello strato esterno dello scafo e, allo stesso tempo, di
impedire che l’umidità penetri nel riempimento.
ATTENZIONE: Prima di tagliare lo strato interno, non c’é nessuna
possibilità di stabilire esattamente se, nel posto scelto, lo strato
esterno sia solido (non bolle d’aria intrappolate nella vetroresina).
1. Utilizzando una sega circolare a tazza da 100mm o 4", tagliate at-
traverso lo strato interno della vetroresina e il materiale di riempi-
mento in corrispondenza del posto scelto (vedi la Figura 9). Il
materiale di riempimento può essere molto soffice. Dopo aver taglia-
to attraverso lo strato interno, applicate solamente una pressione
leggera alla sega circolare in modo da evitare di accidentalmente ta-
gliare lo strato esterno dello scafo.
2. Rimuovete il tappo di materiale di riempimento in modo che il riempi-
mento interna dello scafo sia completamente allo scoperto. Smeriglia-
te la superficie interna dello strato esterno utilizzando una
smerigliatrice a disco in miniatura. Se possibile, tagliate leggermente
da sotto il riempimento circostante.
3. Pulite e asciugate entrambe la superficie interna dello strato esterno e
il trasduttore con un solvente non aggressivo, come l’alcol, per rimuo-
vere qualsiasi traccia di polvere, grasso oppure olio.
4. Collocate la base dentro la cavità. Riempite lo spazio tra la base e
lo scafo con sigillante di silicio da iniezione oppure resina seguen-
do le istruzioni d’uso del produttore.
5. Dopo che il sigillante di cilicio da iniezione si é indurito, procedete
con “l’installazione “ a pagina 3.
Sostituzione del Trasduttore e Pezzi
Le informazioni necessarie per ordinare un trasduttore di ricambio sono
stampate nell’etichetta del cavo. rimuovete questa etichetta. Quando ordi-
nando, precisate il numero di matricola, la data e la frequenza in kHz. Per
un opportuno riferimento, annotate queste informazioni in pagina 1.
Pezzi perduti, rotti oppure usurati si dovrebbero ricambiare imme-
diatamente.
Kit base e guarnizione O-ring 33-268-01
Ottenete pezzi dal fabbricante del vostro istrumento o commer-
ciante marittimo.
Gemeco Tel: 803-693-0777
(SUA) Fax: 803-693-0477
email: [email protected]
Airmar EMEA Tel: +33.(0)2.23.52.06.48
(Europa, Vicino Oriente, Africa) Fax: +33.(0)2.23.52.06.49
email: [email protected]

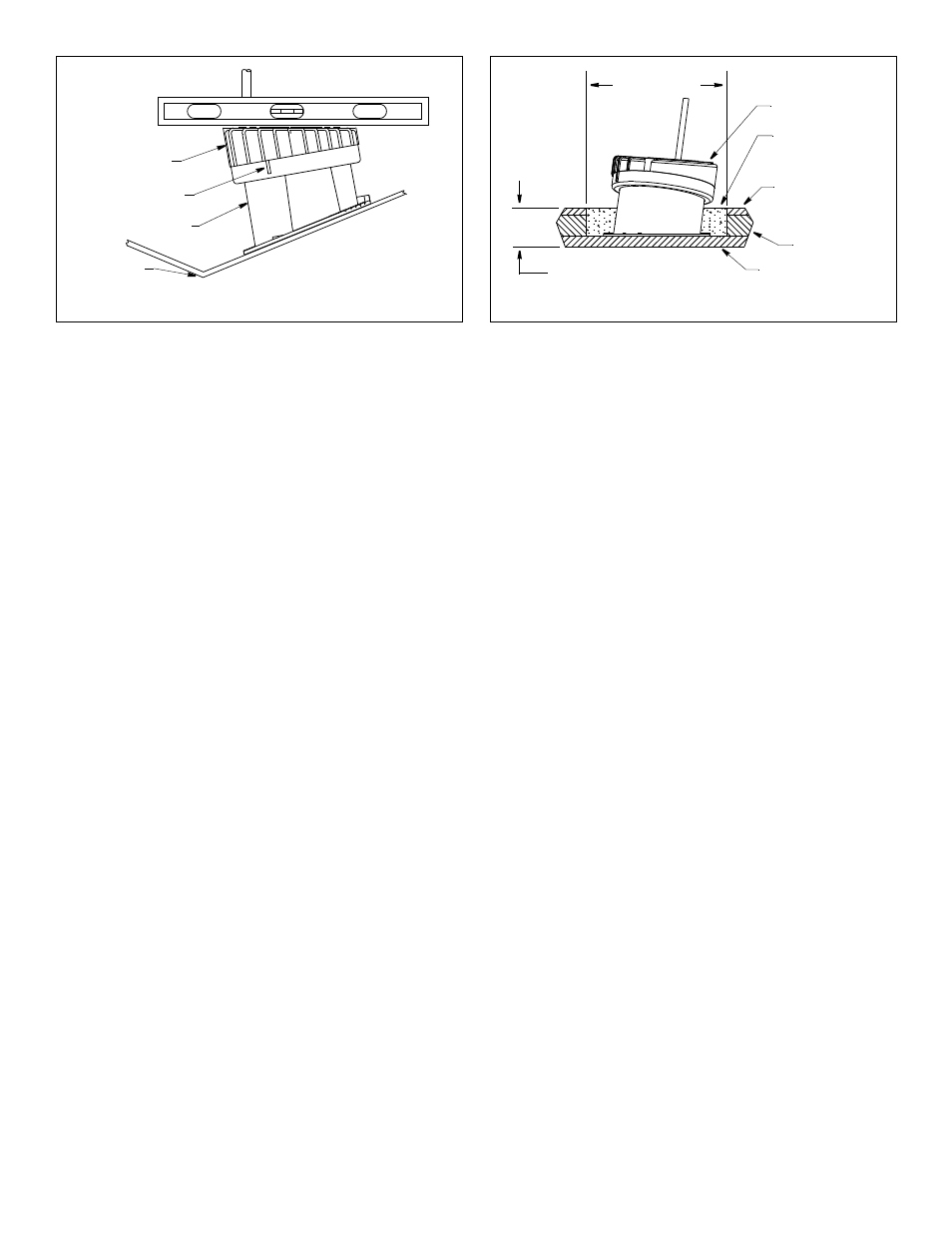

Figura 8. L'installazione completa é orizzontale
