Verifica del Montaggio Scelto
Determinazione della Performance di Riferimento
I risultati di questa prova sono utilizzati come riferimento per stabi-
lire il luogo migliore per il trasduttore all’interno dello scafo.
1. Portate l’imbarcazione al massimo fondale al quale utilizzerete l’eco-
sonda. Se una zona con un fondale sufficientemente alto non é dispo-
nibile, trovate un posto con un fondale di almeno 30metri (100').
2. Collegate il trasduttore all’ecosonda
3. Fissate il trasduttore ad un palo con nastro adesivo con il lato
dell’uscita del cavo verso l’alto. Reggete il palo sopra il lato dell’im-
barcazione con il lato attivo del trasduttore completamente sommer-
so e parallelo con la superficie dell’acqua (vedi la Figura 2).
4. Osservate la performance dell’ecosonda e l’altezza del fondale.
Verifica del posto di montaggio
Mentre l’imbarcazione é nella stessa condizione (rispetto all’altezza
del fondale), mettete il trasduttore alla prova nell’interno dello scafo
nel posto del montaggio. Usare uno dei metodi che seguono:
A. Se il trasduttore verrà posizionato nella vicinanza della poppa
e l’imbarcazione ha il minimo angolo di deadrise—Pulite qual-
siasi accumulo di sporcizia e/o grasso utilizzando un detergente
oppure un solvente non aggressivo come l’alcol. Appoggiate il tra-
sduttore allo scafo e permettete che l’acqua di sentina ricopra la
superficie di contatto (vedi la Figura 3-A).
B. Per un angolo di deadrise non eccessivo—Se la superficie dello
scafo non é liscia, levigatela con una smerigliatrice a disco. Inserite il
trasduttore dentro un sacchetto di plastica sottile. Riempite il sacchetto
parzialmente con acqua e serratelo fermamente con una fascetta per
cavi. Bagnate la superficie dello scafo e premete il lato attivo del tra-
sduttore contro lo scafo tramite il sacchetto (vedi la Figura 3-B).
C.Per qualunque posto—Se la superficie dello scafo non é liscia, levi-
gatela con una smerigliatrice a disco. Applicate un lubrificante a base
d’acqua (come K-Y® gel) sul lato attivo del trasduttore. Con un movi-
mento di contorcimento, premete con forza il lato contro lo scafo (ve-
di la Figura 3-C.). Dopo la verifica, rimuovete ogni traccia del
lubrificante dal lato del trasduttore.
Osservate la performance dell’ecosonda e mettetela a confronto con
quella di riferimento. Cercate di trovare un valore di fondale stabile e si-
mile a quello di riferimento. Paragonate lo spessore e l’intensità della
traccia nella parte inferiore.
Se la performance é pressoché simile a quella di riferimento, questo é
un buona posto di montaggio. Bisogna ricordare che parte dell’ener-
gia viene sprecata nel trasmettere attraverso lo scafo. Se il risultato
della prova é molto differente da quello di riferimento, avete bisogno
di trovare un altro posto per installare il trasduttore.
NOTA: Se non si ottiene nessun valore, oppure se il valore é irre-
golare, é possibile che il trasduttore sia posizionato sopra un
riempimento che sta assorbendo l’energia acustica. Scegliete un
altro posto. Se un’altro posto non é disponibile, prima di procede-
re con le istruzioni per “Installazione in uno Scafo in Vetroresina
Riempita” in pagina 4, consultate il costruttore della vostra imbar-
cazione per essere certi che un riempimento sia presente.
2

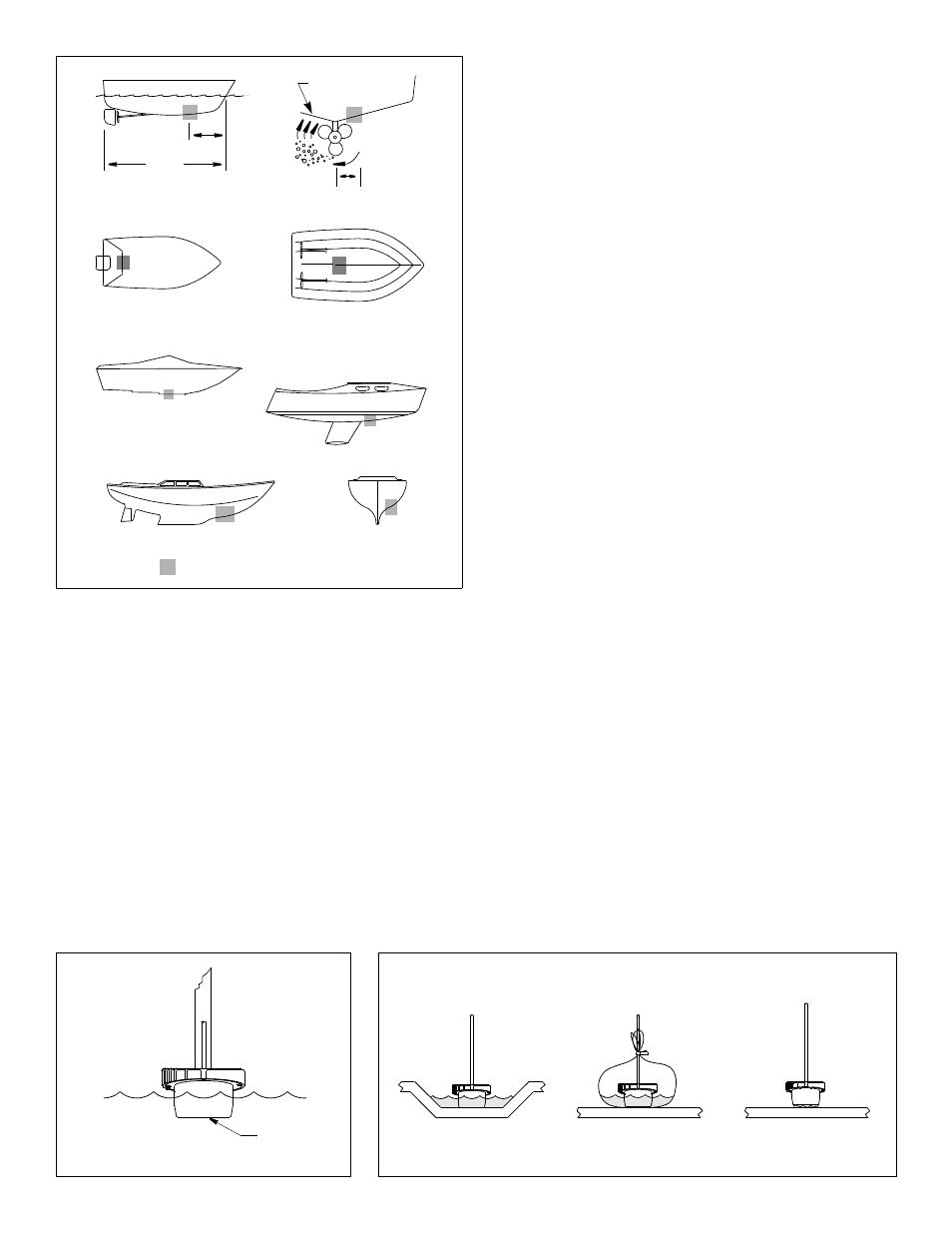

Tipi di Imbarcazioni (vedi la Figura 1)
• Imbarcazione a motore con scafo dislocante—Scegliete un
posto distante dalla prora 1/3 della lunghezza di galleggiamento e
da 150–a 300mm (6–12") dalla mezzeria. Il lato di dritta, dove le
pale dell’elica si muovono verso il basso, é preferito.
• Imbarcazione a motore con scafo planante—Scegliete un posto
decisamente a poppavia sulla, oppure vicino alla, mezzeria e ben
entrobordo del primo corso di sollevamento del fasciame per
essere sicuri che il trasduttore sia in contatto con l’acqua ad alta
velocità. Il lato di dritta, dove le pale dell’elica si muovono verso il
basso é preferito.
Fuoribordo e entrobordo/ fuoribordo—Montate il trasduttore
solo un poco più avanti del motore / dei motori.
Entrobordo—Posizionare il trasduttore ben avanti dell’elica e
dell’asse dell’elica / delle eliche e degli assi delle eliche.
Scafo a gradini—Montate il trasduttore davanti al primo gradino.
• Imbarcazione a vela con deriva—Montate il trasduttore a lato della
mezzeria e a circa 300–600mm(1–2') dalla prora della deriva.
• Imbarcazione a vela a chiglia profonda—Posizionate [il trasdut-
tore] a mezza imbarcazione e lontano dalla chiglia al suo punto di
minimo angolo di deadrise.
Figura 2. Determinando una performance di riferimento Figura 3. Verifica del Trasduttore nel posto di montaggio scelto
A B C
lato attivo
Copyright © 2005 Airmar Technology Corp. Copyright © 2005 Airmar Technology Corp.
fuoribordo e entrobordo/fuoribordo
Figura 1.
onde di pressione
1/3
scafo dislocante
(6-12")
150-300mm
LWL
Miglior posto per il trasduttore
scafo a gradini
scafi plananti
Copyright © 2005 Airmar Technology Corp.
entrobordo
(Lunghezza di galleggiamento)
Imbarcazione a vela con deriva
imbarcazione a vela a chiglia profonda
