Installazione

ATTENZIONE: La base deve essere a tenuta di liquidi. Per esse-
re certi di una adesione ermetica, la superficie sotto e intorno alla
base deve essere liscia e libera da vernice o da qualsiasi finitura,
pulita e asciutta.

ATTENZIONE: Non usate un adesivo epossidico perché é troppo
fragile.

ATTENZIONE: Quando l’installazione è completa, la superficie
superiore del trasduttore deve essere orizzontale.

1. Misurate l’angolo di deadrise dello scafo nel posto scelto utilizzando un

goniometro o una livella digitale (vedi la Figura 4). Misurate accurata-
mente perché, quando installato, deve essere inclinato non più di 5º.

2. La superficie dello scafo da incollarsi deve essere liscia e libera da

vernice o da qualsiasi altra finitura. In caso che la superficie sia ru-
vida, utilizzate una smerigliatrice a disco per levigare un’area di
100mm (4") in diametro.

3. Per assicurare un’adesione ermetica, pulite e asciugate sia la zona

selezionata che la parte inferiore della base. Rimuovete ogni trac-
cia di polvere, grasso, o di olio con un solvente non aggressivo
come l’alcol.

4. Utilizzando una squadra da carpentiere, tracciare sullo scafo una li-

nea perpendicolare alla chiglia e che passa attraverso il centro del-
la zona di montaggio. Questa linea sarà utilizzata come linea di
riferimento per orientare la base.

5. I numeri nella flangia della base rappresentano valori di angoli di dead-

rise. Individuate il numero che meglio corrisponde all’angolo di dead-
rise del vostro scafo. Trovate la tacca corrispondente nel lato opposto
della flangia. Mantenendo le frecce di indicazione della chiglia sul lato
della base più vicino alla chiglia, allineate i due punti di riscontro in rilie-
vo che indicano il vostro angolo di inclinazione della chiglia con la linea
di riferimento tracciata sullo scafo (vedi la Figura 5).

6. Quando siete soddisfatti che il posto del trasduttore é ottimale e che

l’orientazione della base corrisponde all’angolo di deadrise della vo-
stra imbarcazione, applicate un cordone abbondante di sigillante di
silicio alla superficie inferiore della flangia della base (per l’utilizzo del
sigillante, seguite le istruzioni del produttore). Premete con forza la
flangia nella sua posizione in modo da assicurare una tenuta di liqui-
di. Fate indurire il sigillante.

7. Fate scivolare il trasduttore dentro l’anello di fissaggio (vedi la Figura

6). Girate il trasduttore fino a quando la nervatura che corrisponde
all’angolo di deadrise della chiglia del vostro scafo é allineata con l’in-
dicatore d’angolo nell’anello di fissaggio. Per fissare il trasduttore
all’anello di fissaggio, inserite le due viti. Non serrate troppo le viti.

8. Lubrificate la guarnizione O-ring con gel di petrolio (Vaseline®). Que-

sto contribuirà a sigillare l’assieme ed evitare il fuoriuscire del liquido
di riempimento. Fate scivolare la guarnizione O-ring su l’assieme del
trasduttore (vedi la Figura 7).

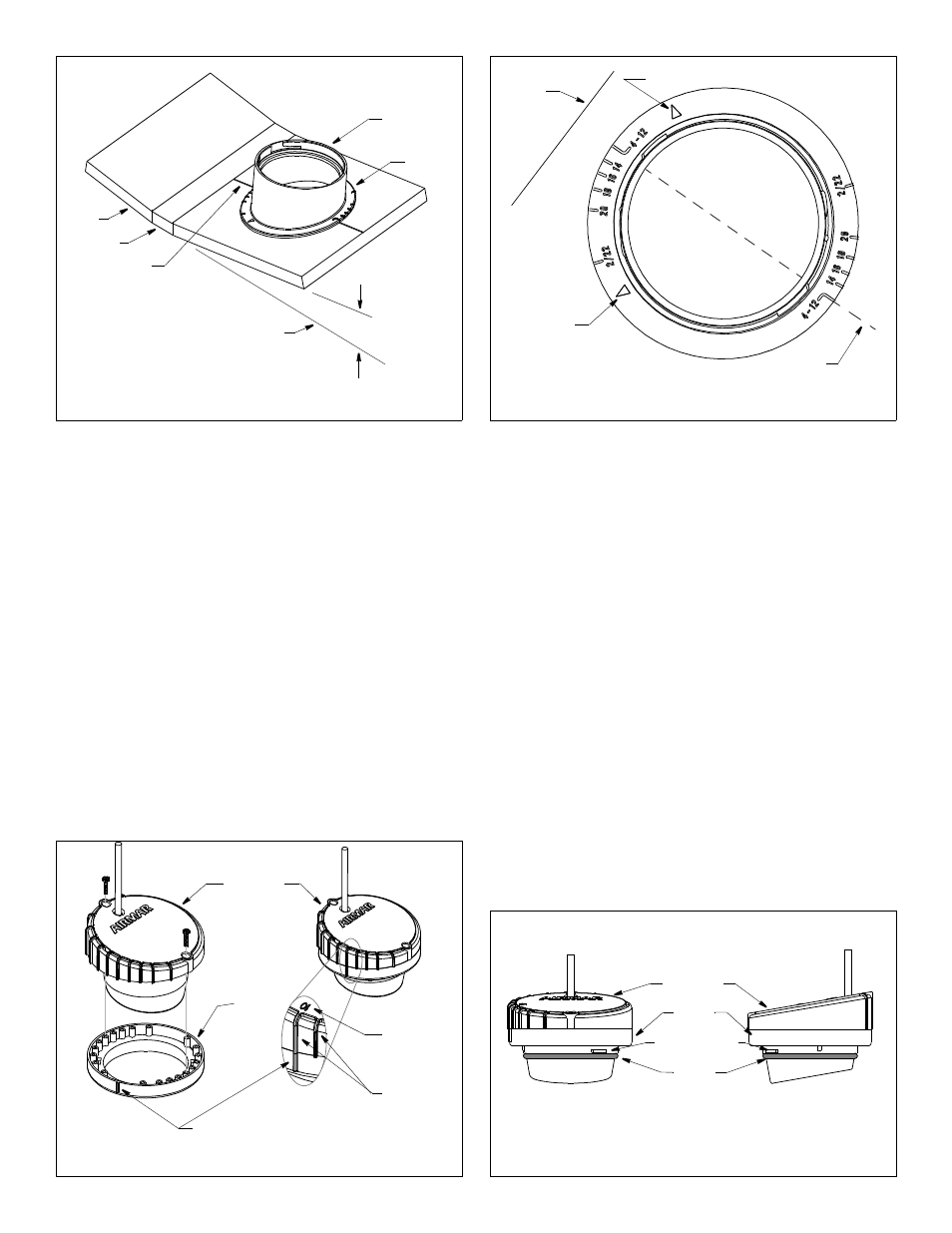

Figura 4. Verifica del Trasduttore nel posto di montaggio scelto

angolo

parallela alla superficie

scafo

base

flangia

linea guida

chiglia

Figura 5. Allineamento della flangia della base

freccia della direzione della chiglia

freccia della

chiglia

(Angoli di deadrise da 4º a 12º indicati)

linea guida

Figure 6. Congiungendo il trasduttore con l'anello di fissaggio

indicatore d'angolo

detagglio

anello di

trasduttore

tacche

angolo di

Figura 7. Installando la guarnizione O-Ring e identificando

O-ring

trasduttore

vista frontale

vista di fianco

anello

NOTA: Lubrificate l'O-ring con gel di petrolio

protuberanza (2)

di deadrise

perpendicolare

alla chiglia

dell'acqua

deadrise
di 10°

fissaggio

le protuberanze

prima di farlo scivolare su l'insieme del trasduttore

di fissaggio

direzione

della chiglia
