Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 99
Cavi adatti all’uso generico: 300 V con guaina in PVC di alta qualità con buona
resistenza agli incendi e all’umidità.
Cavi adatti per uso industriale: 300 V con guaina in poliuretano superinforzata e
resistente a oli, carburanti, solventi e acqua.
Per motivi di praticità di cablaggio può risultare difficilmente gestibile manipolare più
di 8 conduttori per cavo. Per chiarezza, in figura ne sono illustrati solo due.

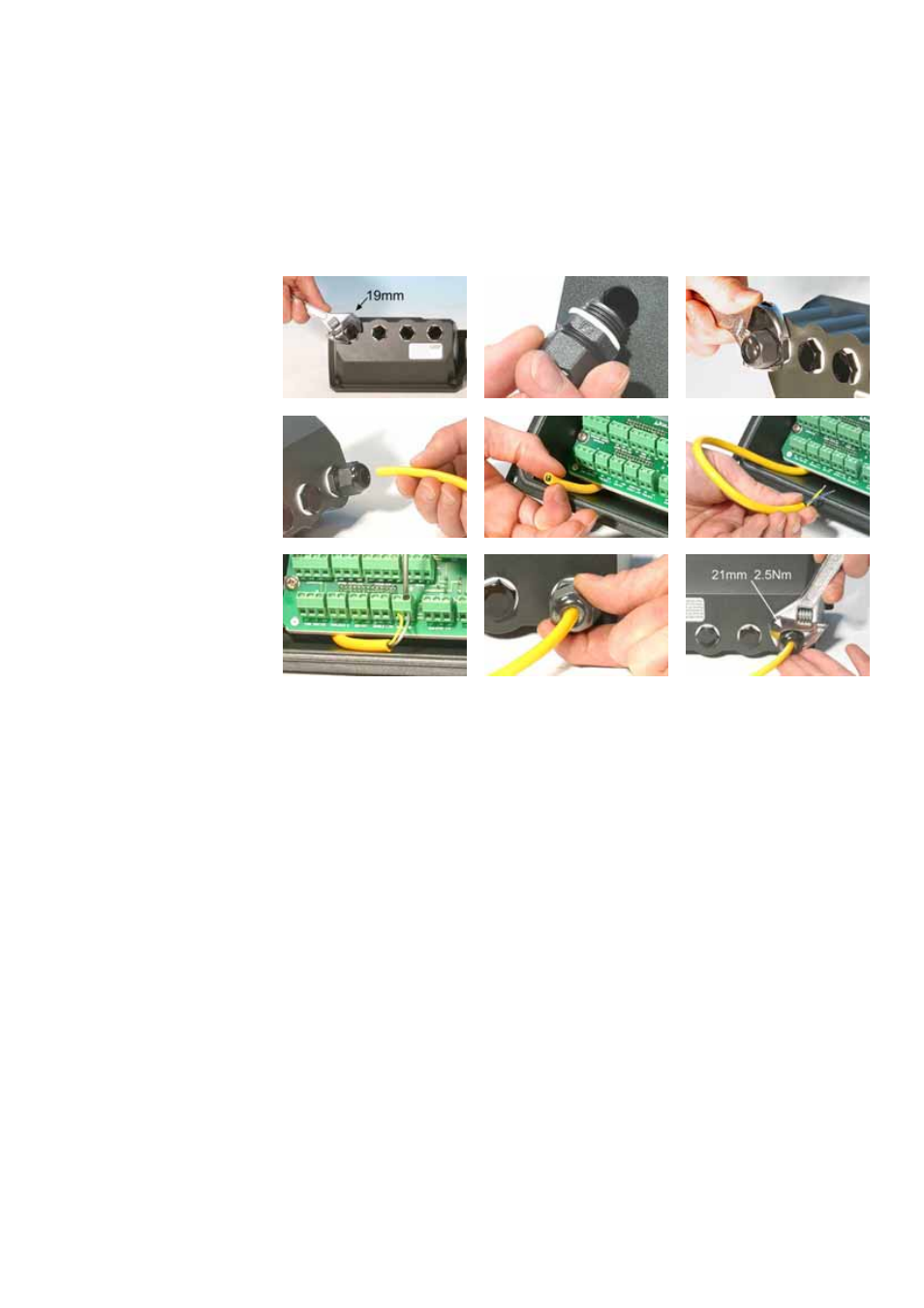

Utilizzare una chiave aperta da 19 mm per svitare il tappo di tenuta. Gettare la
rondella di tenuta in nylon.
Avvitare al posto del tappo una delle guarnizioni M16 x 1,5 fornite, utilizzando
la nuova rondella di tenuta in nylon fornita in dotazione. Serrare la guarnizione
a 2,5 Nm per garantire una buona tenuta, utilizzando una chiave aperta da
21 mm. Se viene utilizzata una guarnizione diversa, deve essere a tenuta sec-
ondo IP66.
Allentare il cappuccio della guarnizione (non toglierlo) e infilare il cavo attraver-
so la guarnizione. Quando è passato, continuare a spingerlo.
L’interno del modulo è di forma tale da instradare il cavo facendolo passare
oltre la scheda a circuiti stampati interna. Continuare a spingere per inserire un
tratto di cavo sufficiente da poter essere afferrato all’interno del modulo con le
dita.
Tirare un tratto di cavo sufficiente a raggiungere i connettori necessari. Lasciare
un po’ di cavo supplementare.
