Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN

92

20.1.5.1 Output logico 1

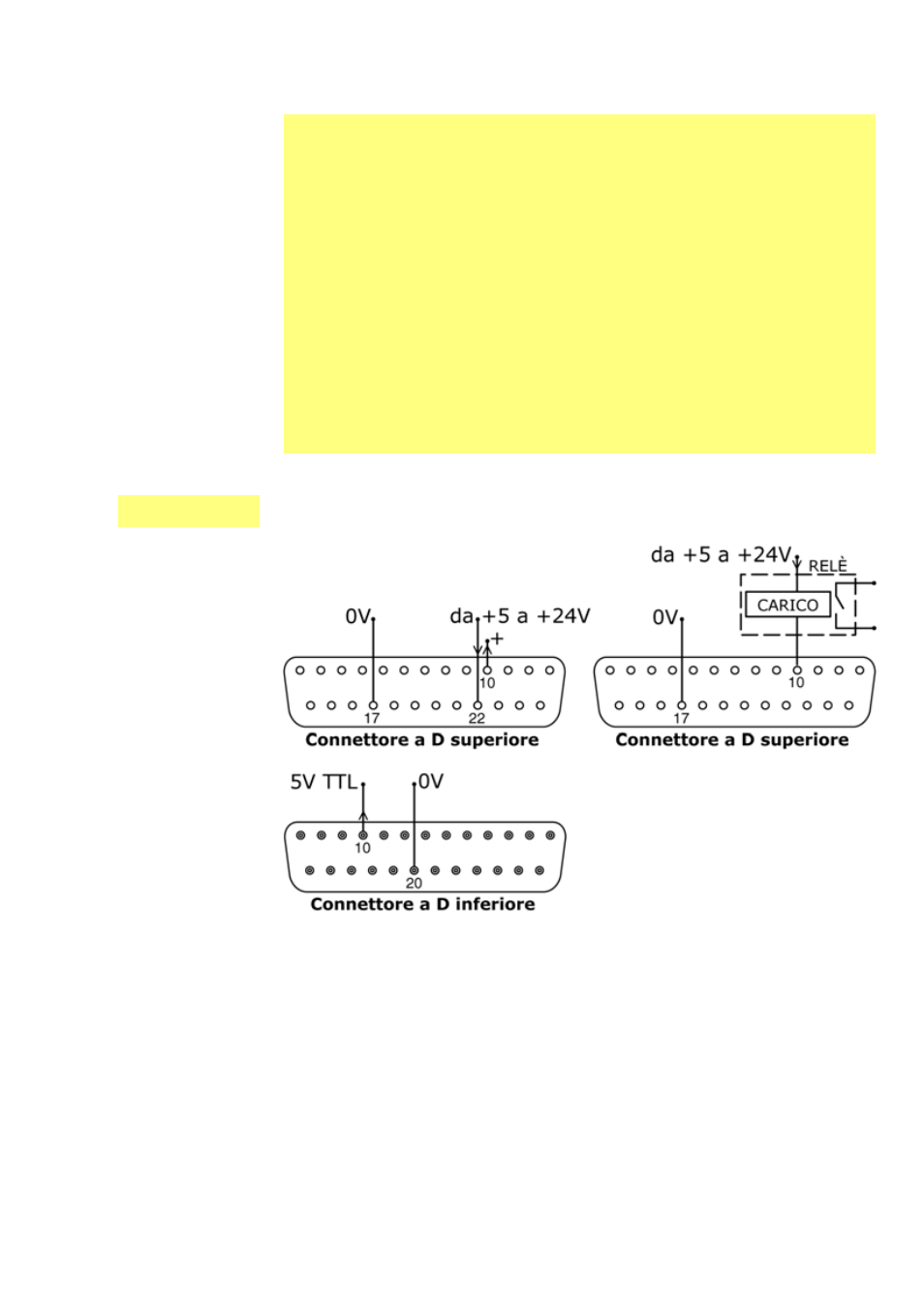

L’output 1 viene derivato dal pin 10 del connettore a D superiore, a seconda dello
stato logico della funzione assegnata all’output 1. Alternativamente, un carico come
la bobina di un relè può essere collegato al pin 10, con collegamento a terra sul pin
17. La corrente passerà nel circuito a seconda dello stato logico della funzione asseg-
nata all’output 1. Non collegare nessun dispositivo che richieda più di 50 mA.

Importante: output di stato della pompa

Tutti e quattro gli output possono essere configurati nel software per produrre una
serie di parametri: vedere 19.10 Output sotto Impostazione.

Gli output 1 e 2 sono disponibili simultaneamente dai connettori a D superiore e
inferiore. Gli output del connettore a D inferiore sono compatibili con le meno
recenti pompe 505U. Funzionano solo a 5 V TTL.

Tutti e quattro gli output disponibili dal connettore a D superiore sono a collettore
aperto.

Applicando una tensione positiva fino a un massimo di 24 V al pin 22 del connet-
tore a D superiore, tutti gli output di questa spina sono a quella tensione: il pin
22 è collegato in comune con i pin 23, 24 e 25. Fare attenzione ad assicurare che
la tensione di alimentazione sia in grado di azionare tutti i carichi applicati a tutti
gli output usati. Importante: il carico totale dei quattro output logici non
deve superare i 50 mA.
