Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 102
20.2.3 Input di funzionamento/arresto

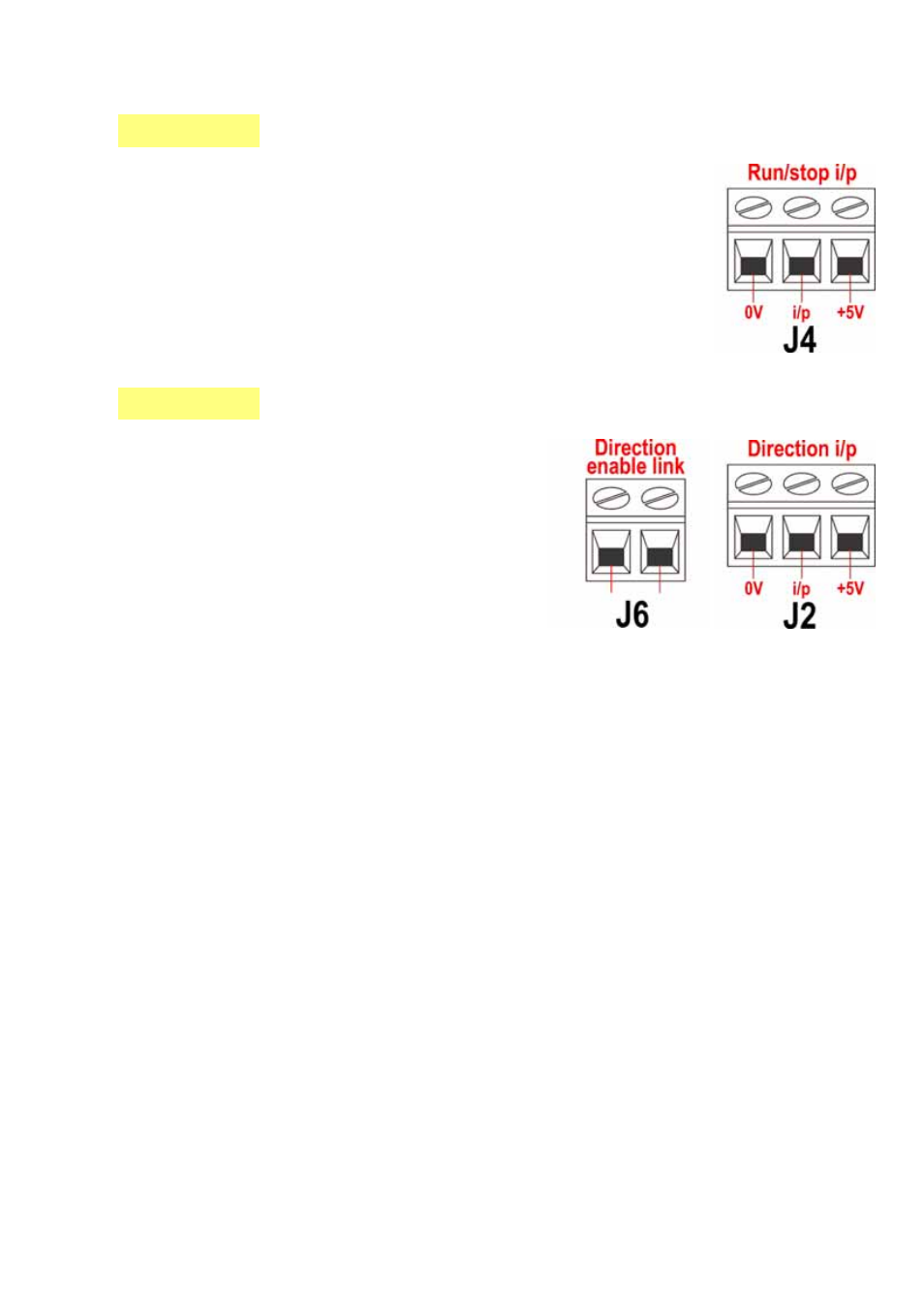

Funzionamento/arresto a distanza: collegare un interruttore
a distanza tra il terminale i/p e il terminale a +5 V del con-
nettore i/p di funzionamento/arresto (J4). In alternativa,
applicare un input logico al terminale i/p, collegando a terra
il terminale a 0 V. Un input alto ferma la pompa, un input
basso la mette in funzione. In assenza di una connessione o
con l’interruttore aperto, la pompa passa come impostazione
predefinita sul funzionamento. Per modificare o impostare il
rilevamento dell’input di funzionamento/arresto, vedere
19.11 Arresto a distanza nel menu Imposta.
20.2.4 Input di direzione
Per attivare il comando di direzione a
distanza e disattivare il tasto SHIFT,
1 (DIREZIONE) sulla tastiera, colle-
gare fra loro i terminali del connet-
tore del collegamento di attivazione
della direzione (J6). Importante:
non applicare tensione al collega-
mento di attivazione della
direzione (J6). Collegare un inter-
ruttore a distanza tra il terminale a
+5 V e il terminale i/p del connet-
tore i/p della direzione (J2).
Interruttore aperto per rotazione in senso orario, interruttore chiuso per rotazione in
senso antiorario. In alternativa, applicare un segnale logico al terminale i/p e al ter-
minale a 0 V del connettore i/p della direzione (J2). Input basso per rotazione in
senso orario, input alto per rotazione in senso antiorario. In assenza di collegamen-
to la pompa effettua come impostazione predefinita la rotazione in senso orario.
