Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 100
Togliere la guaina esterna secondo necessità e togliere 5 mm di isolamento dai
conduttori. Non sono necessarie stagnature o boccole. Nota: se si usa un cavo
molto rigido o di grosso diametro, può essere più comodo togliere la guaina
esterna prima di passare i conduttori del cavo attraverso la guarnizione.
Tuttavia, per assicurare una tenuta corretta, quando si serra il cavo all’interno
della guarnizione, utilizzare una sezione di cavo con guaina non danneggiata.
Attorcigliare una lunghezza accettabile di cavo. Allentare una delle viti di fissag-
gio del circuito stampato e avvolgervi attorno l’estremità della schermatura.
Riavvitare la vite. In alternativa, fissare la schermatura del cavo al connettore a
forcella adiacente (se presente).
Spingere il conduttore nudo nel foro quadrato del connettore. Quando il condut-
tore è completamente all’interno, serrare la vite di fissaggio per tenerlo in
posizione.
Quando tutti i conduttori sono in posizione, usare una chiave aperta da 21 mm
per serrare il cappuccio della guarnizione a 2,5 Nm per garantire la tenuta. In
alternativa, stringere la guarnizione a mano e utilizzare poi una chiave per ser-
rarla ulteriormente di mezzo giro.
Nota: Non fissare insieme con fascette i cavi di comando e dell’alimentazione di
rete.

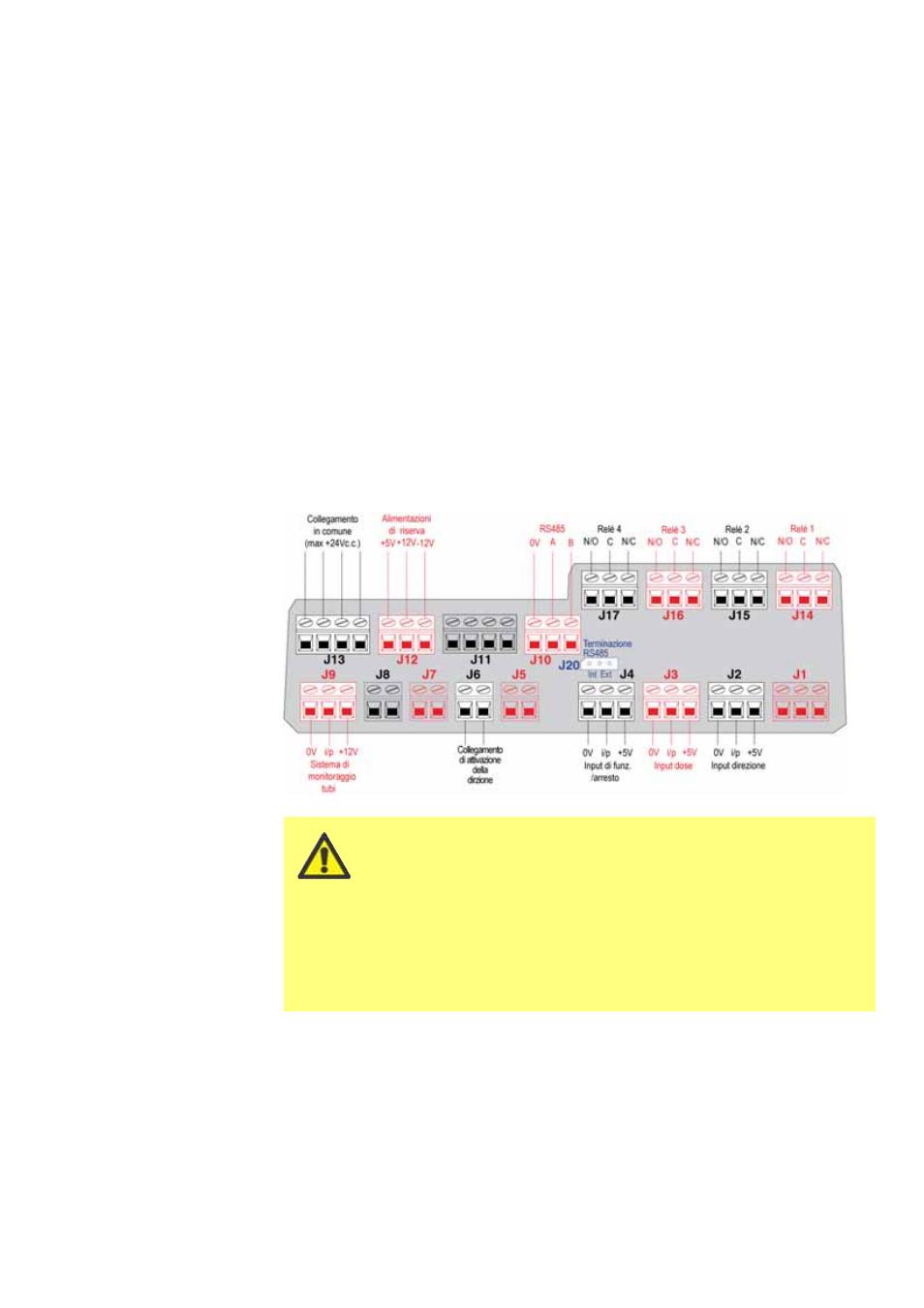

Connettori del circuito stampato per modulo 520N a tenuta stagna
Non applicare mai l’alimentazione di rete ai terminali
all’interno del modulo 520N. Applicare i segnali corret-
ti ai terminali indicati qui di seguito. Limitare i segnali
ai valori massimi indicati. Non applicare tensione su
altri terminali. In caso contrario, può derivarne un danno per-
manente, non coperto dalla garanzia. La tensione massima sui
contatti dei relè di questa pompa è di 30 V c.c.; carico massi-
mo 30 W.
Nota: adatto anche per bassa tensione: ovvero, 1 mA a 5 V c.c.
minimo.
